Hướng dẫn thi công ốp trần dưới mái poly, kính, tôn bằng lam sóng gỗ nhựa 2 lớp phủ ASA
Lam sóng gỗ nhựa 2 lớp phủ ASA (4S184X28, 5S169X14, 8S169X14) khi thi công ốp trần dưới mái poly, kính, tôn có 2 trường hợp chính bao gồm:
- Ốp trần dọc, lắp thanh xương ngang
- Ốp trần ngang, lắp thanh xương dọc.
Lam sóng gỗ nhựa 2 lớp phủ ASA có trọng lượng 3,3kg/thanh – 4,2kg/thanh, khi thi công ốp trần dưới mái poly, kính, tôn cần được lắp đặt trên hệ khung xương. 3 yêu cầu về khung xương để thi công lam sóng gỗ nhựa ASA:
- Khoảng cách giữa các thanh xương ≤35cm.
- Khoảng cách giữa hệ khung xương với hệ mái kính, tôn từ 30 – 50cm.
- Được làm từ thanh inox hoặc thép mạ kẽm có kích thước ≥25x25mm, độ dày ≥1.2mm.
Bảng trọng lượng 3 mã lam sóng ASA tại Kosmos Việt Nam:
| Mã sản phẩm | Kích thước (mm) | Trọng lượng |
| 4S184X28 | 184 x 28 x 3000mm | 4,2kg/thanh ±5% |
| 5S169X14 | 169 x 14 x 3000mm | 3,3kg/thanh ±5% |
| 8S169X14 | 169 x 14 x 3000mm | 3,6kg/thanh ±5% |
Bước 1: Chuẩn bị vật tư và dụng cụ thi công ốp trần dưới mái poly, kính, tôn bằng tấm lam sóng gỗ nhựa ASA

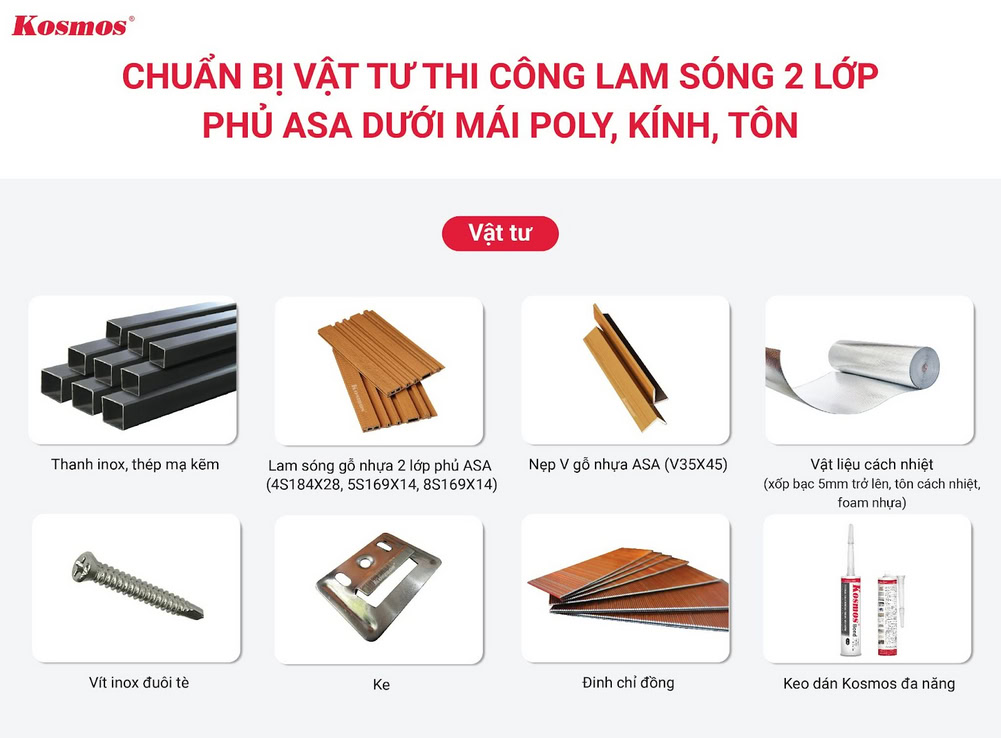

Vật tư
Quý khách cần chuẩn bị 8 loại vật tư sau để thi công ốp trần dưới mái poly, kính, tôn bằng lam sóng gỗ nhựa 2 lớp phủ ASA:
- Thanh xương (thanh inox, thép mạ kẽm) kích thước ≥25x25mm và độ dày ≥1.2mm
- Lam sóng gỗ nhựa 2 lớp phủ ASA (4S184X28, 5S169X14, 8S169X14)
- Nẹp V gỗ nhựa ASA (V35X45)
- Vật liệu cách nhiệt (xốp bạc 5mm trở lên, tôn cách nhiệt, foam nhựa)
- Vít inox đuôi tè
- Ke
- Đinh chỉ đồng
- Keo dán Kosmos đa năng.
Dụng cụ
8 dụng cụ cần chuẩn bị để thi công lam sóng gỗ nhựa 2 lớp ASA ốp trần dưới mái poly, kính, tôn gồm:
- Máy cắt góc, máy khoan, máy hàn, máy laser
- Thước dây, thước góc
- Thang gấp
- Súng bắn đinh.

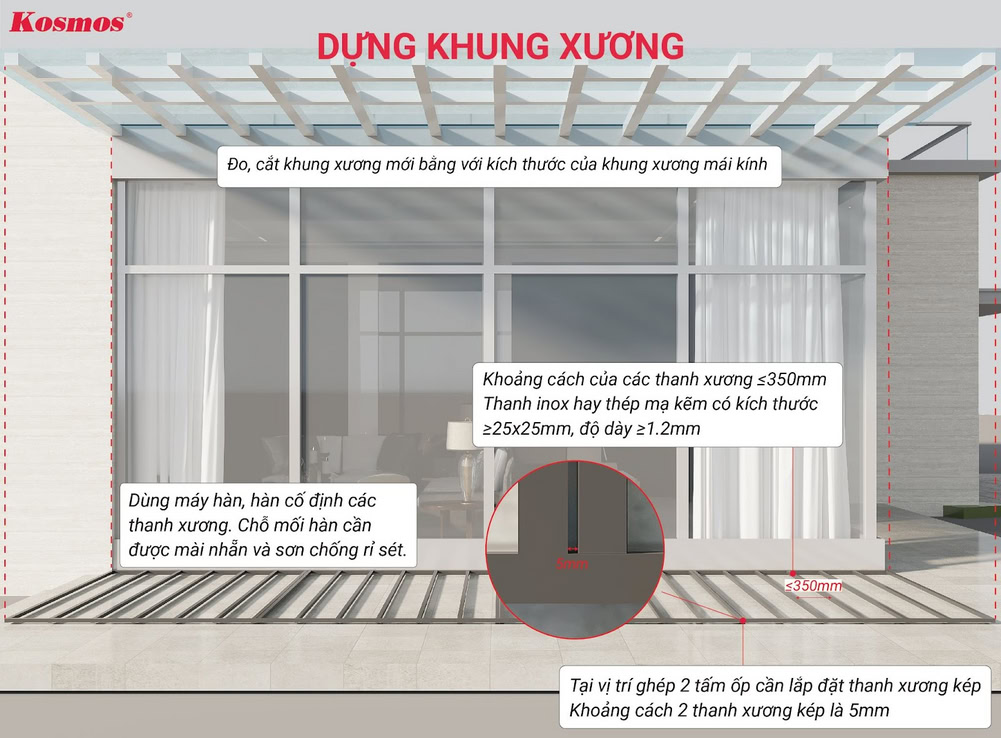

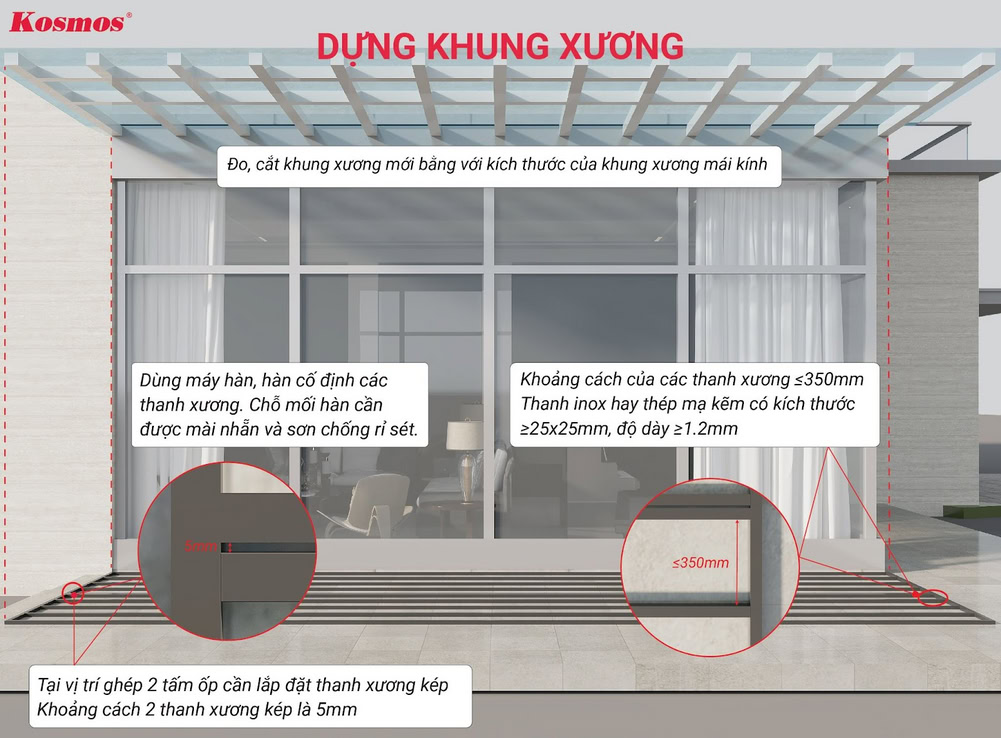

Bước 2: Thi công thêm hệ khung xương để lắp đặt dưới mái poly, kính, tôn
Thi công một lớp khung xương mới (thanh inox hoặc thép mạ kẽm có kích thước ≥25x25mm, độ dày ≥1.2mm). Tại vị trí nối 2 tấm ốp cần 2 thanh xương kép với khoảng cách là 5mm. Dùng máy hàn, hàn cố định các thanh xương lại với nhau, chỗ mối hàn cần được mài nhẵn và sơn chống rỉ sét.
Đối với ốp trần dọc khoảng cách giữa các thanh xương ≤35cm theo chiều ngang.
Đối với ốp trần ngang khoảng cách giữa các thanh xương ≤35cm theo chiều dọc.

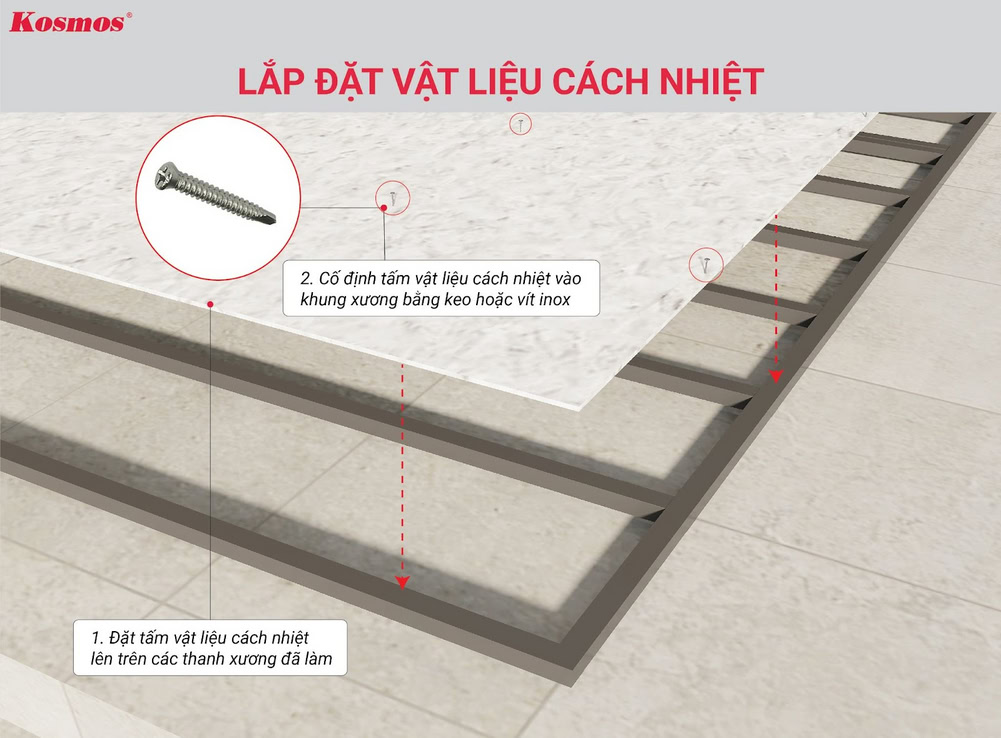

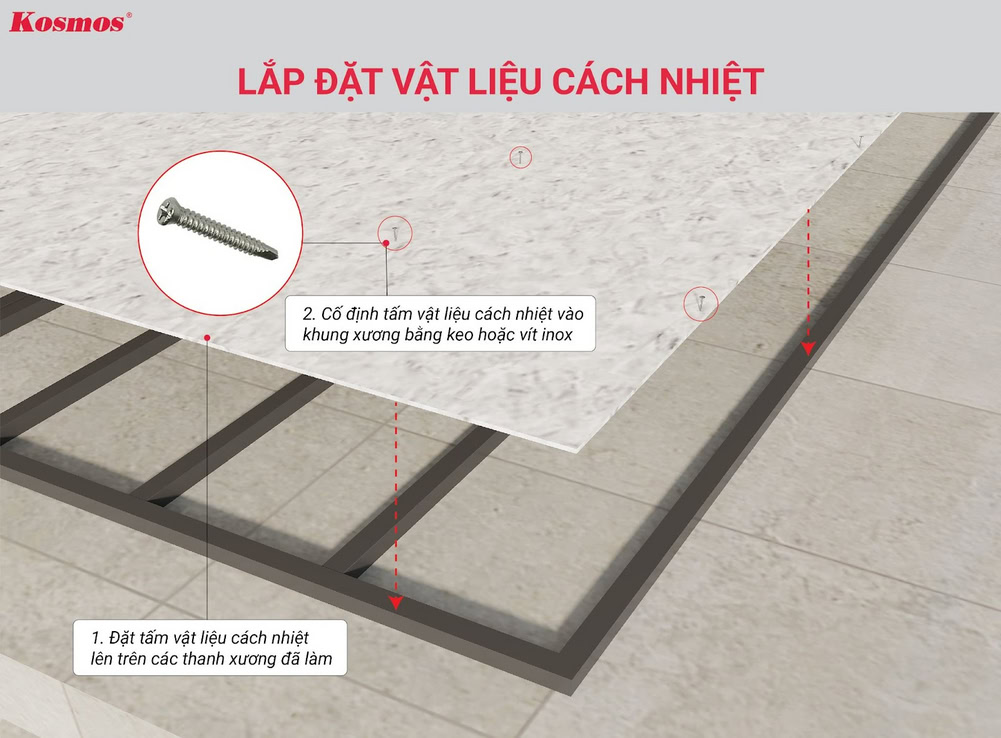

Bước 3: Lắp đặt vật liệu cách nhiệt
Sau khi đã có hệ khung xương mới, đơn vị thi công tiến hành lắp đặt lớp vật liệu cách nhiệt (xốp bạc dày từ 5mm trở lên, tôn cách nhiệt hoặc foam nhựa) lên trên khung xương này và cố định bằng keo hoặc vít inox.

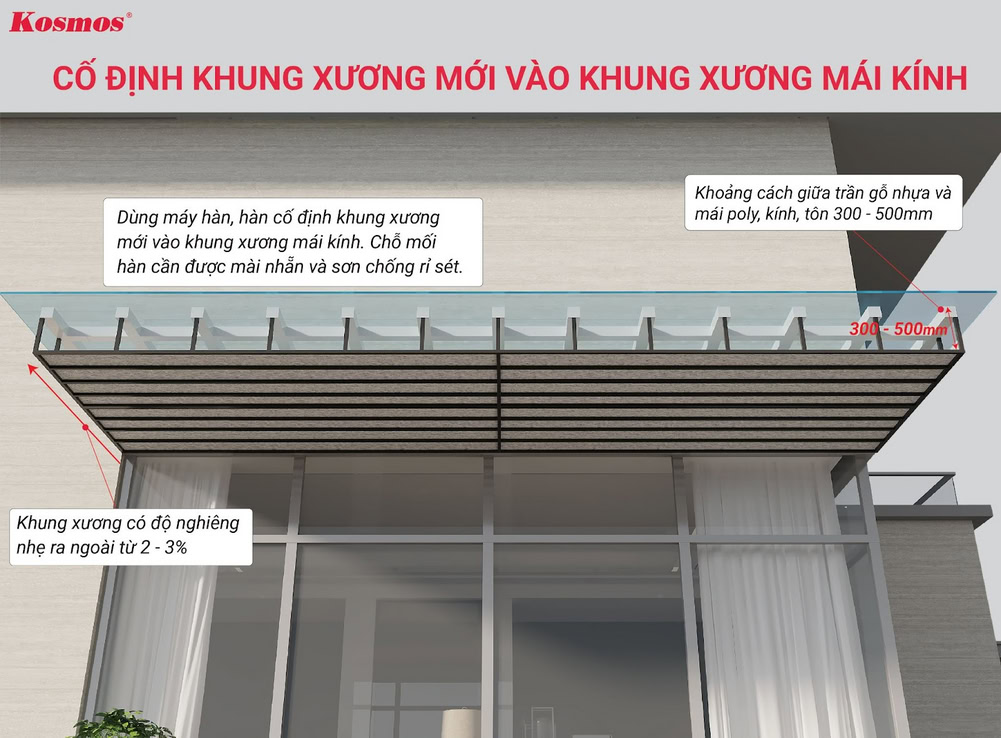

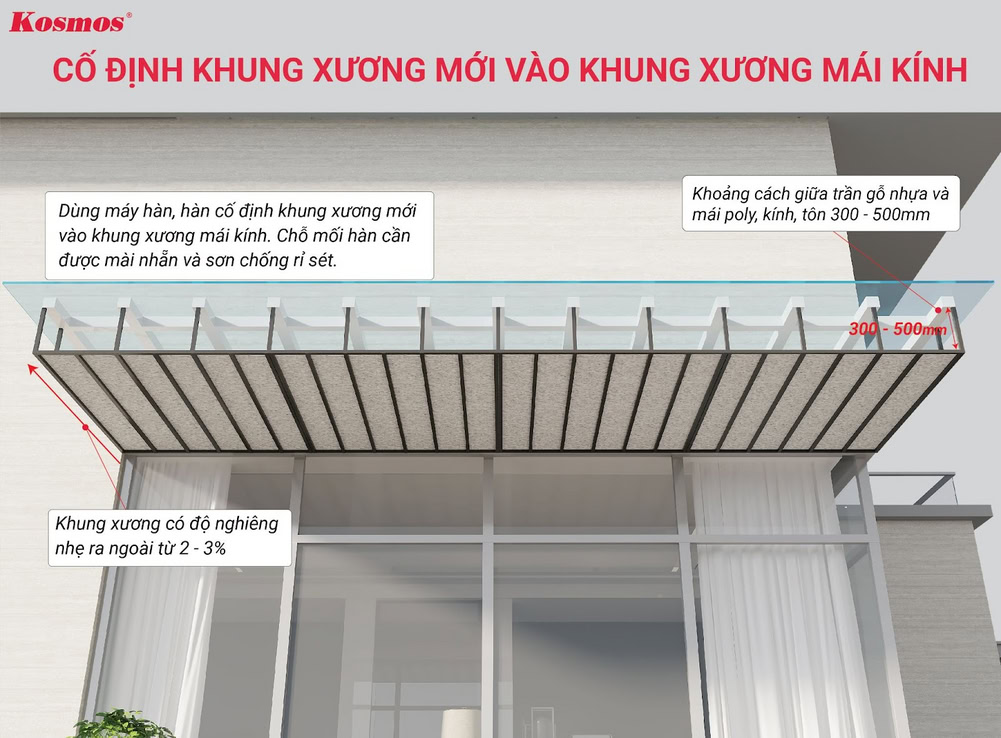

Bước 4: Hàn khung xương cùng vật liệu cách nhiệt lên mái kính, tôn, poly
Hàn cố định khung xương mới cùng vật liệu cách nhiệt với khung xương của mái tôn, kính, poly, chỗ mối hàn cần được mài nhẵn và sơn chống rỉ sét. Yêu cầu khoảng cách giữa khung xương trần gỗ nhựa với mái kính, tôn, poly 300 – 500mm và khung xương có độ nghiêng nhẹ ra ngoài từ 2 – 3%.
Lam sóng gỗ nhựa 2 lớp phủ ASA có tỷ lệ giãn nở 0,1% nên khoảng cách giữa khung xương và tường (nếu có) 7 – 10mm đây là khoảng cách an toàn để thanh xương và lam sóng gỗ nhựa phủ ASA giãn nở.
Bước 5: Lắp đặt lam sóng gỗ nhựa 2 lớp phủ ASA lên khung xương
7 bước lắp đặt lam sóng ASA 4S184X28, 5S169X14, 8S169X14 lên khung xương.

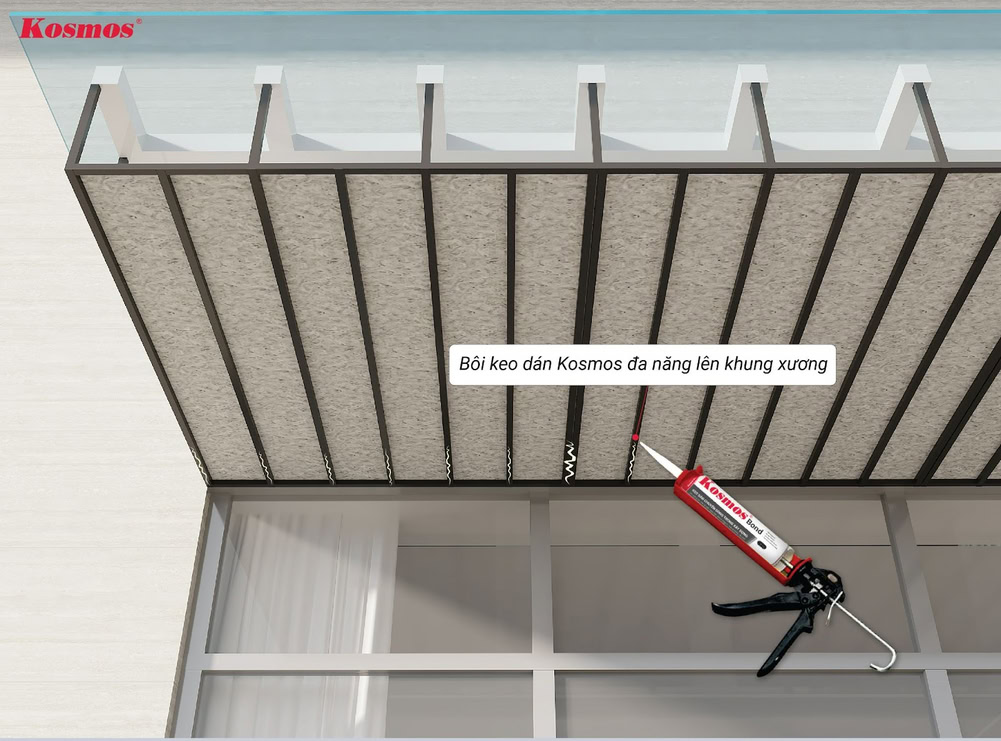

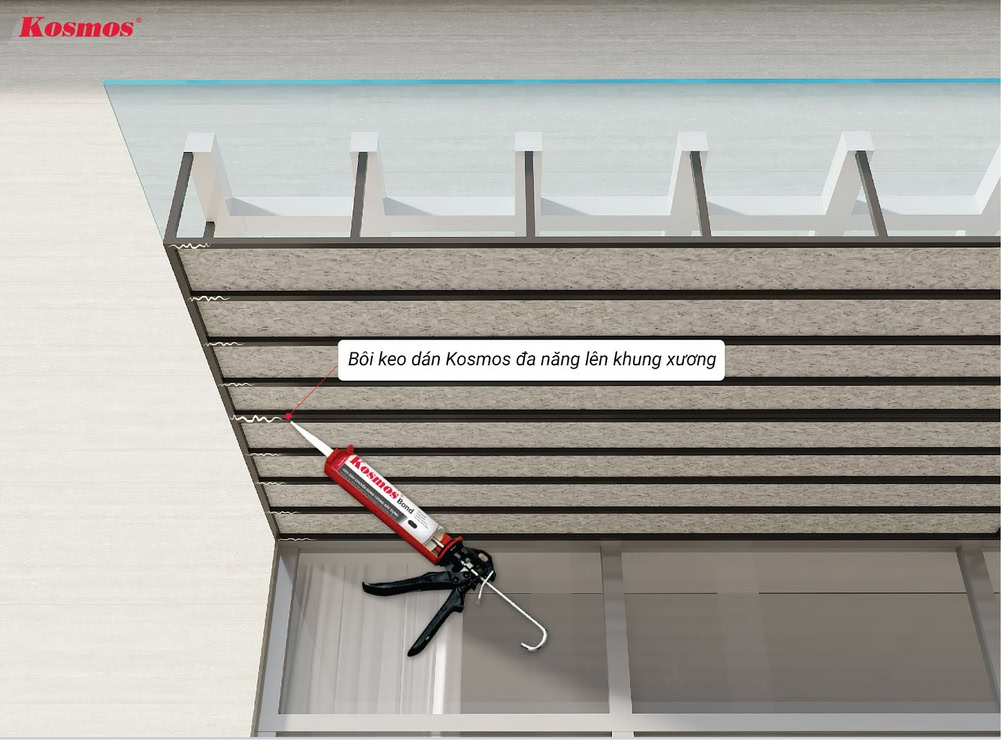

5.1. Bôi keo Kosmos đa năng vào thanh xương trước khi lắp lắp tấm lam sóng gỗ nhựa ASA.

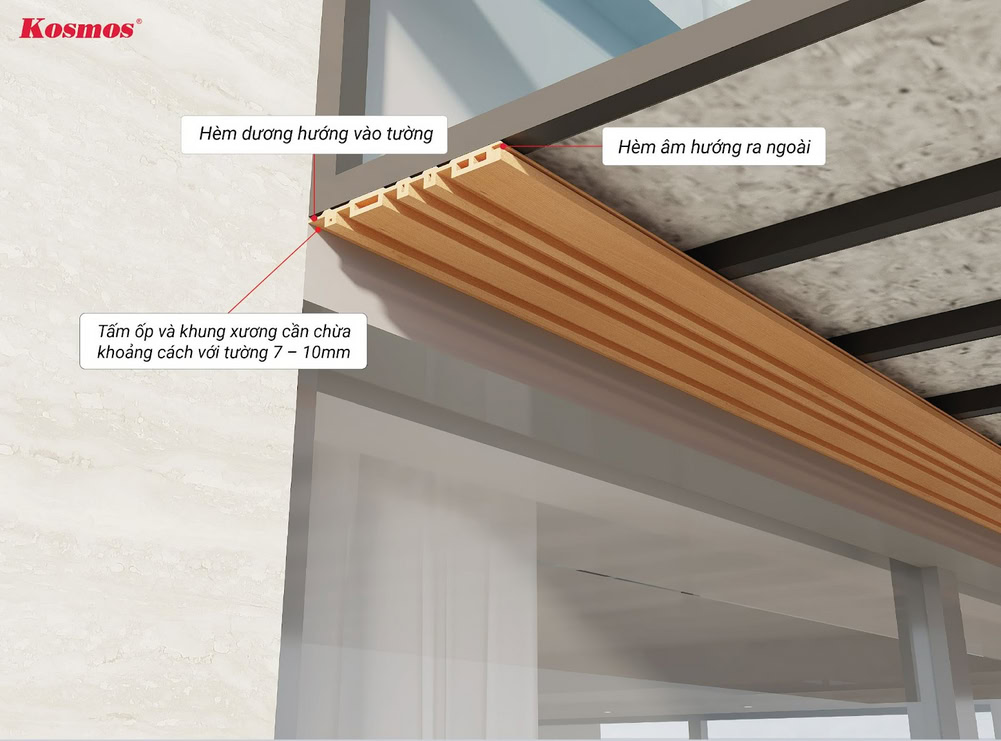

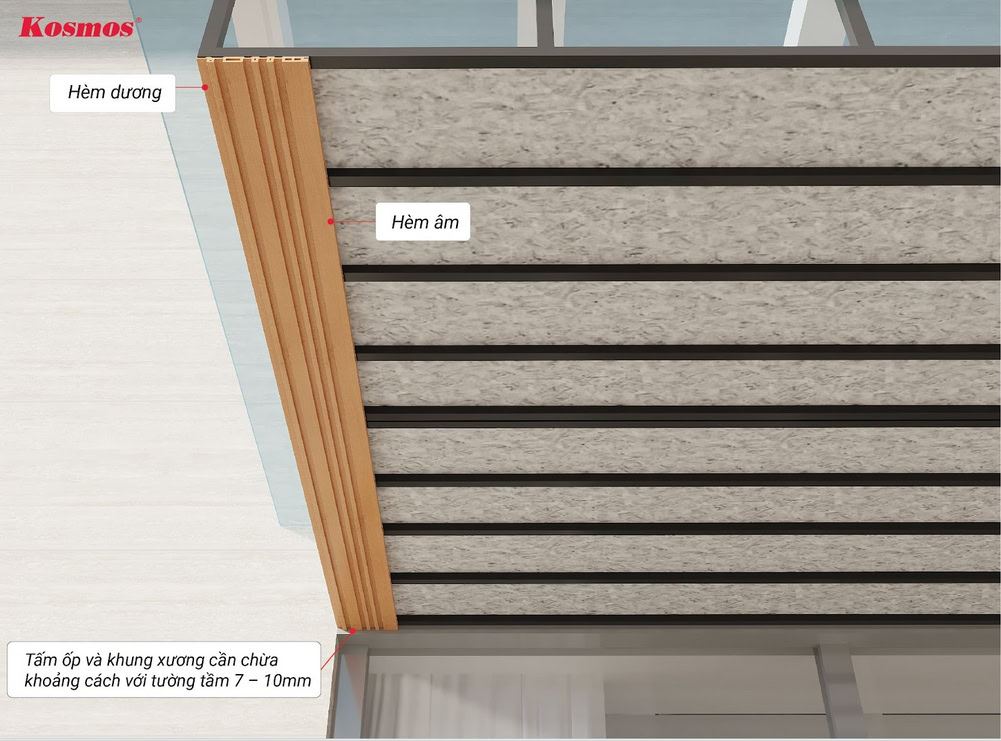

5.2. Lắp đặt hèm dương tấm lam sóng ASA đầu tiên sát vách tường, hèm âm hướng ra ngoài, lam sóng và khung xương cần chừa khoảng cách với tường 7 – 10mm (Đối với ốp dọc lắp đặt lam sóng từ trái sang phải hoặc từ phải sang trái tùy vào thợ thi công. Đối với ốp ngang lắp đặt tấm lam sóng từ trong ra ngoài).

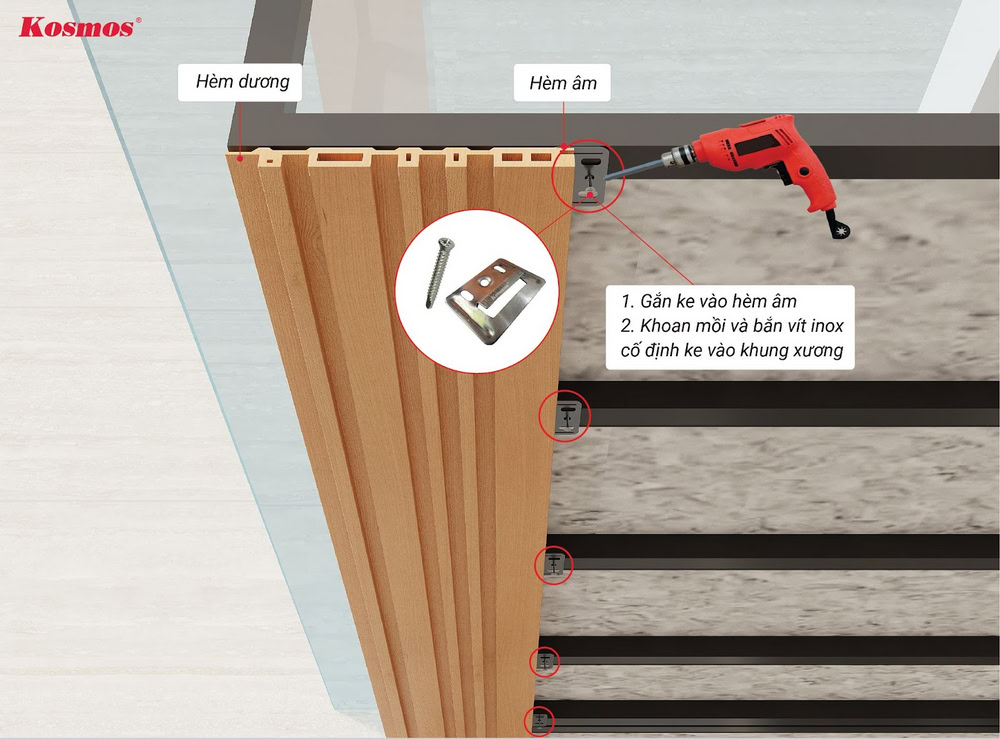

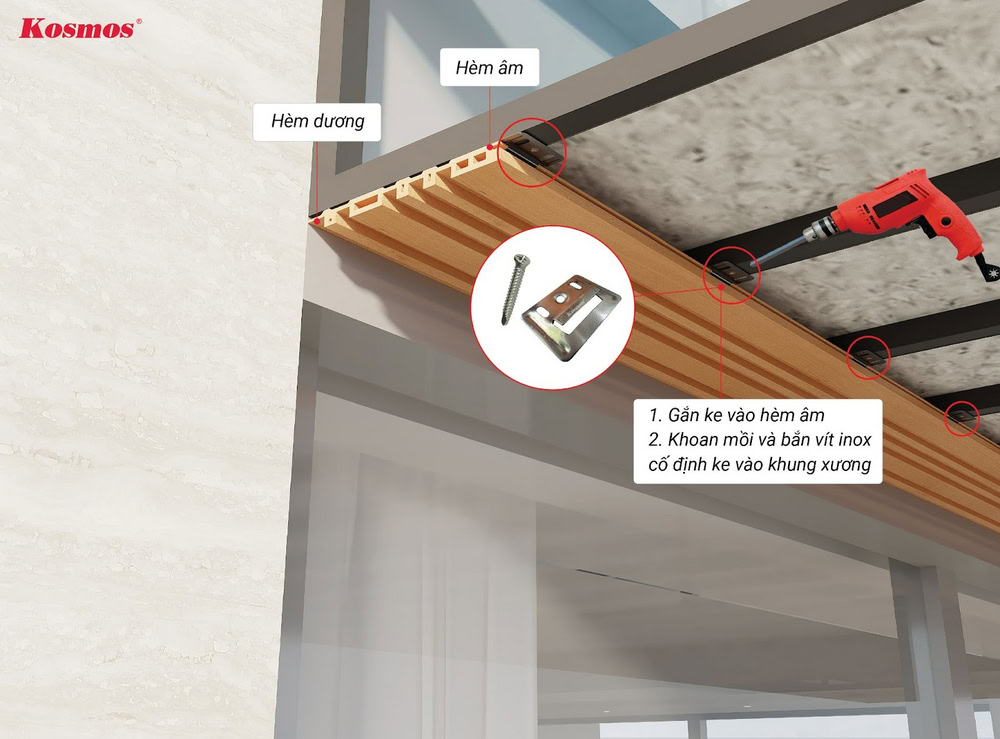

5.3. Gắn ke chuyên dụng vào hèm âm, cố định vào thanh xương bằng vít inox (khoảng cách các lỗ vít bằng khoảng cách các thanh xương ≤35cm).

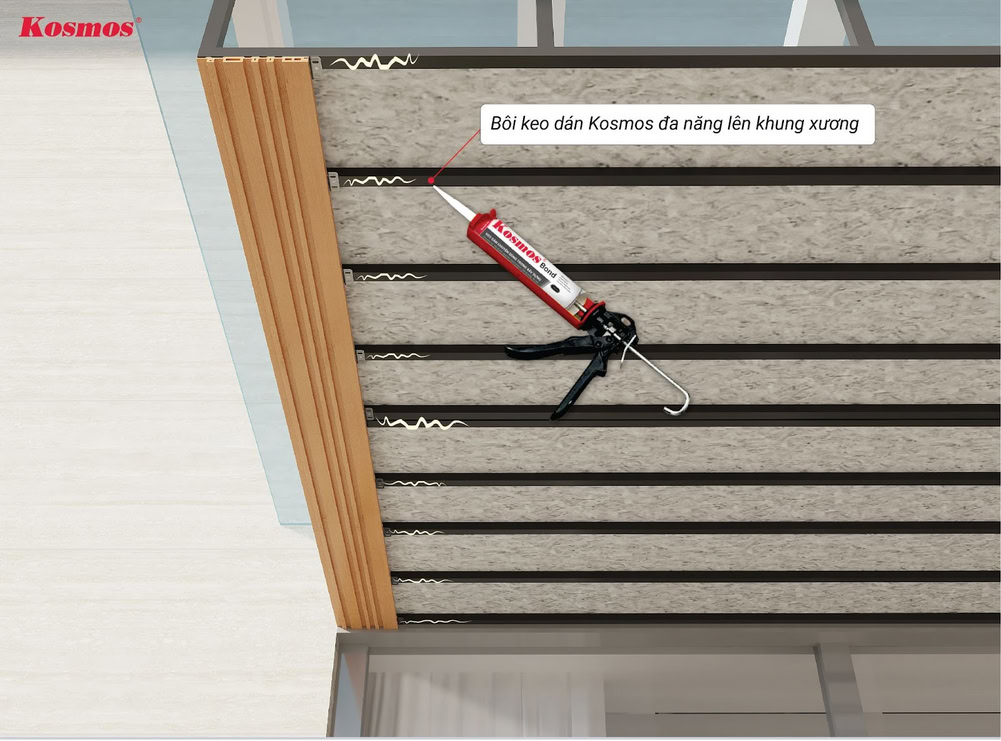

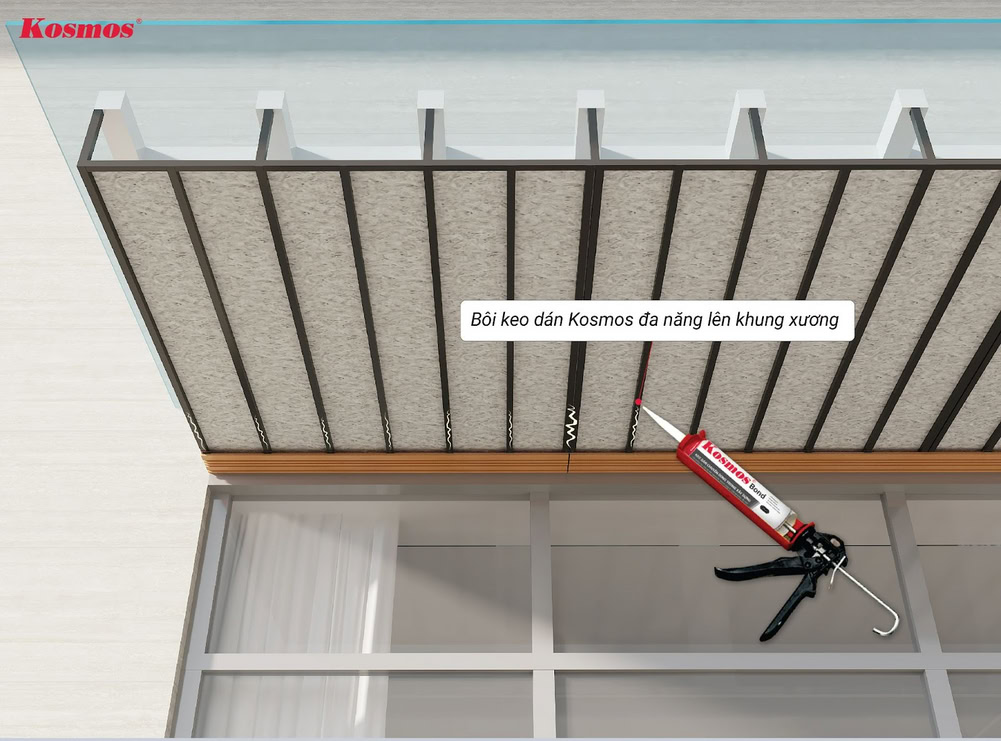

5.4. Bôi keo đa năng Kosmos vào khung xương để tiếp tục lắp đặt tấm lam sóng ASA thứ 2.

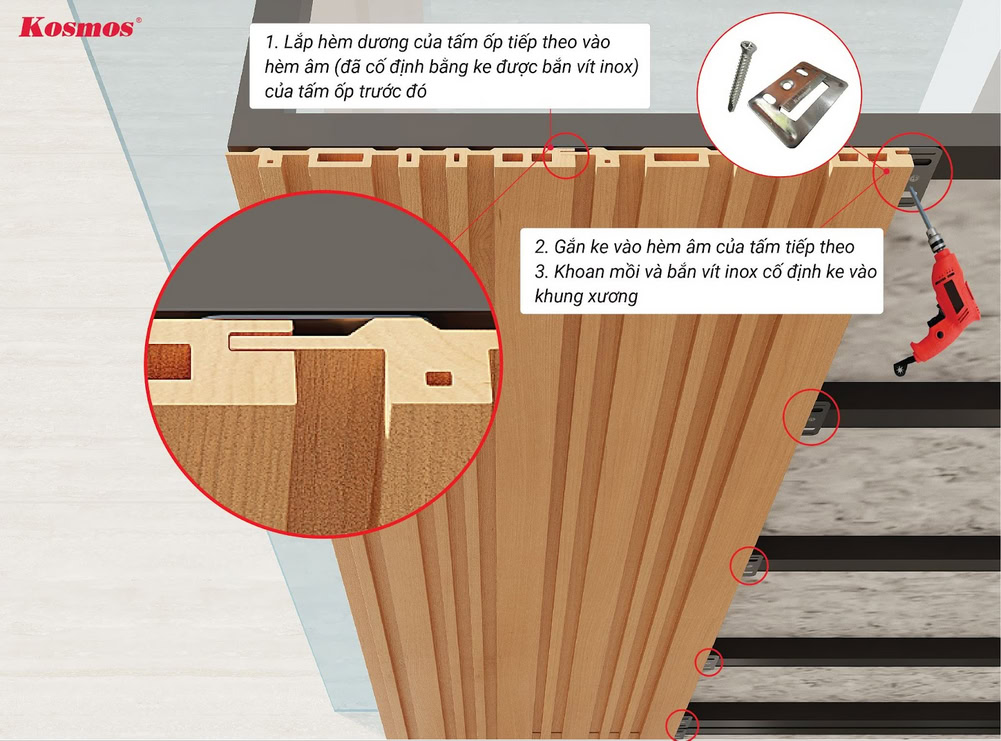

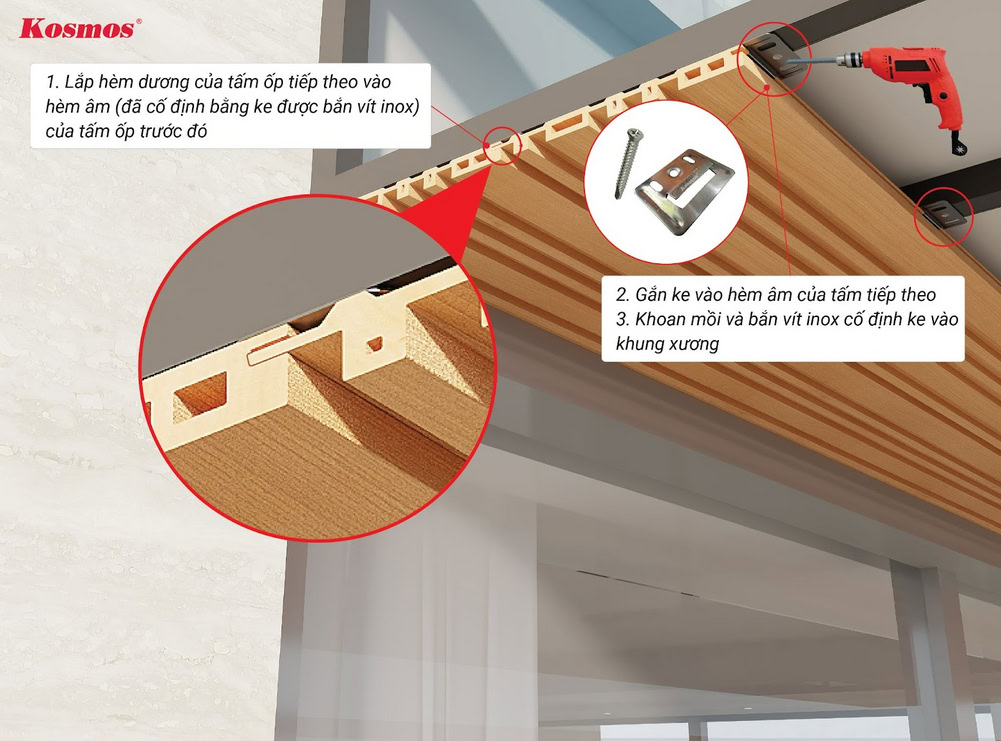

5.5. Lắp hèm dương của tấm lam sóng thứ 2 vào hèm âm đã bắn vít của tấm đầu tiên. Gắn ke vào hèm âm của tấm lam sóng thứ 2 và cố định bằng vít inox ngay tại ke.

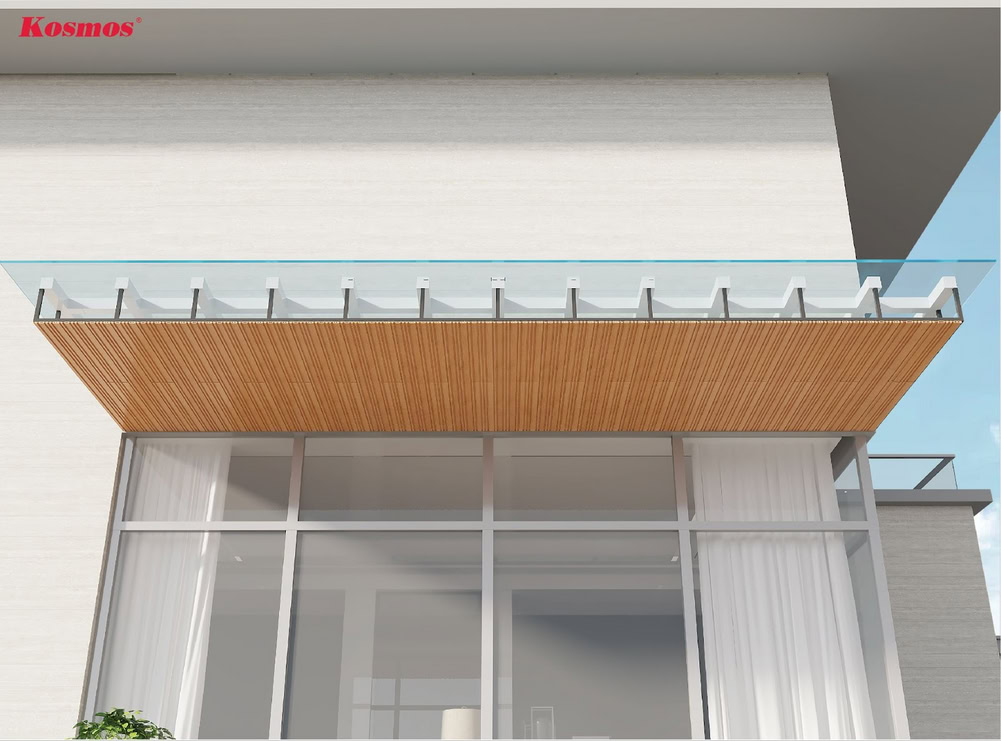

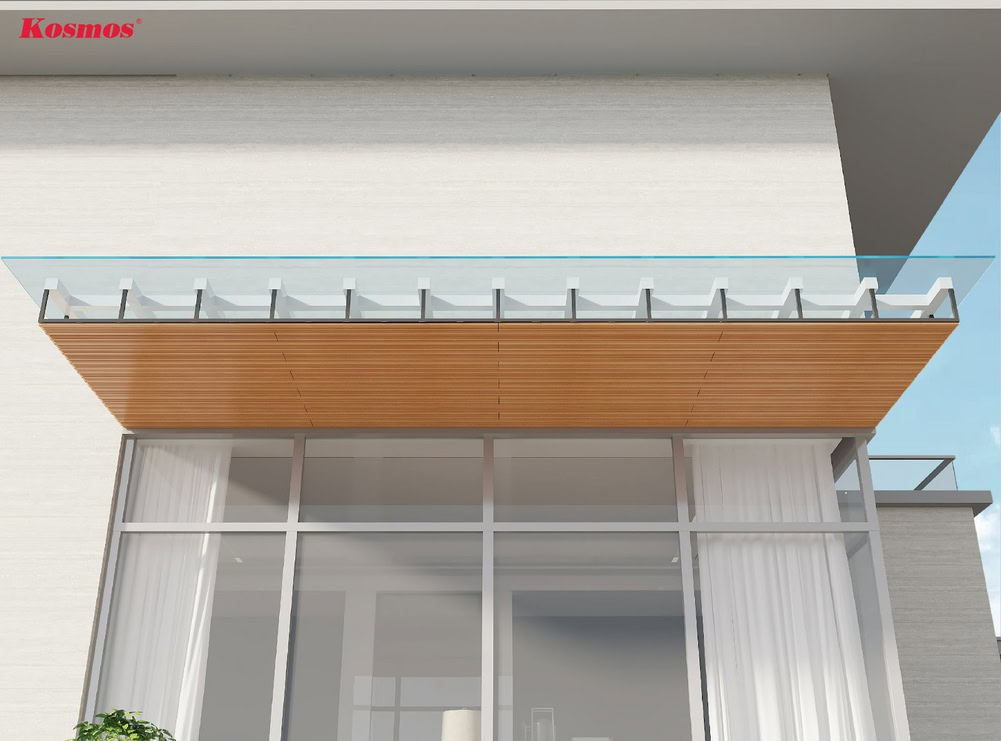

5.6. Lặp lại tương tự các bước trên cho từng tấm lam sóng đến hết trần.

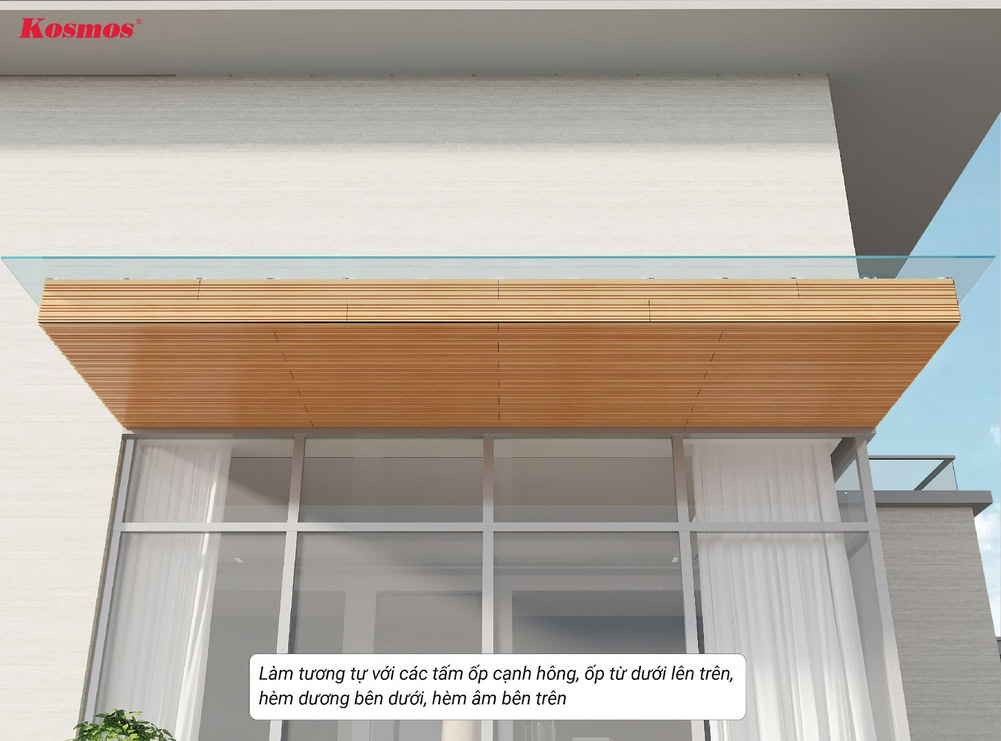

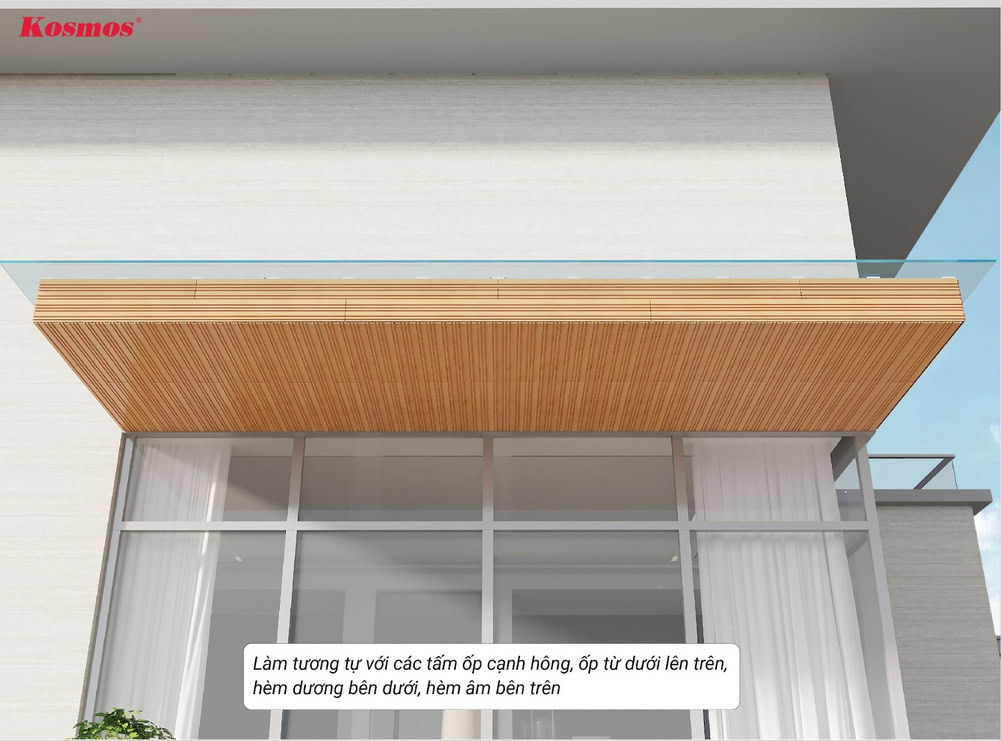

5.7. Lắp đặt tương tự tấm lam sóng ASA để che đi khu vực hở giữa trần mái kính, tôn, poly và trần gỗ nhựa.
Kosmos khuyến cáo

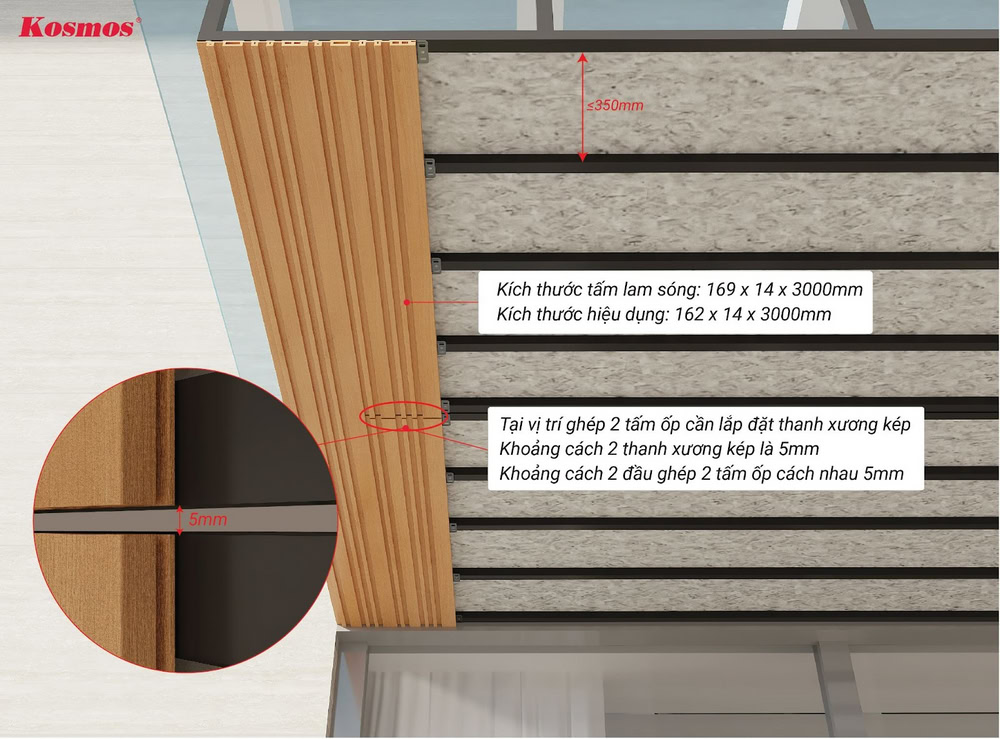

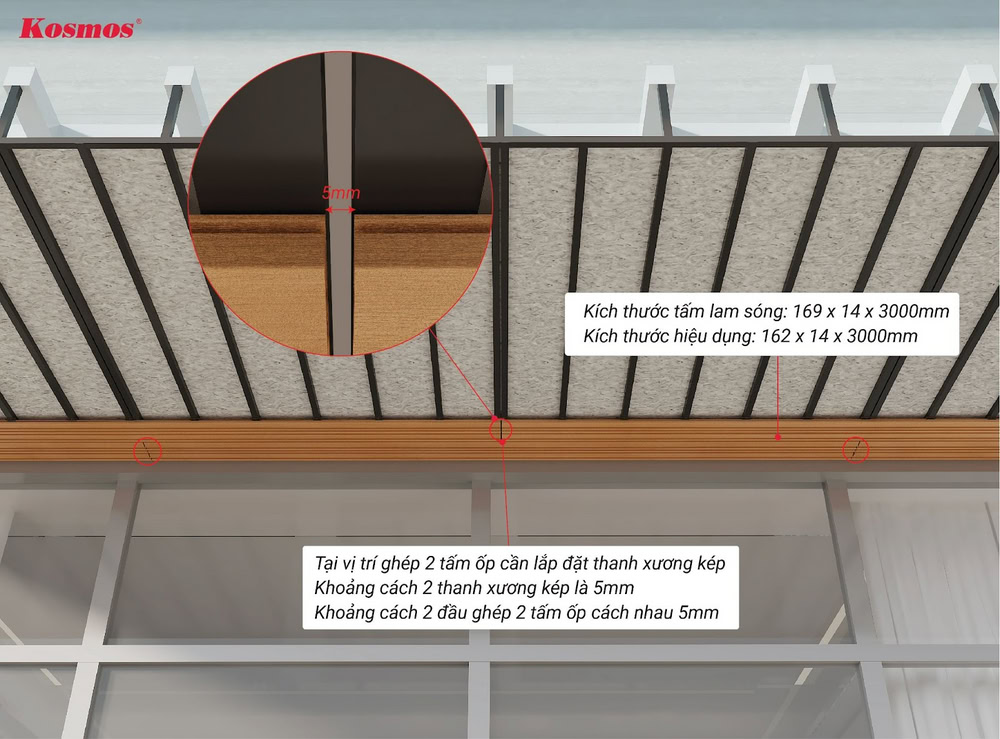

Tại vị trí nối tấm cần được đặt trên thanh xương kép, khoảng cách 2 thanh xương kép là 5mm và khoảng cách 2 đầu ghép tấm ốp gỗ nhựa 2 lớp phủ ASA là 5mm.

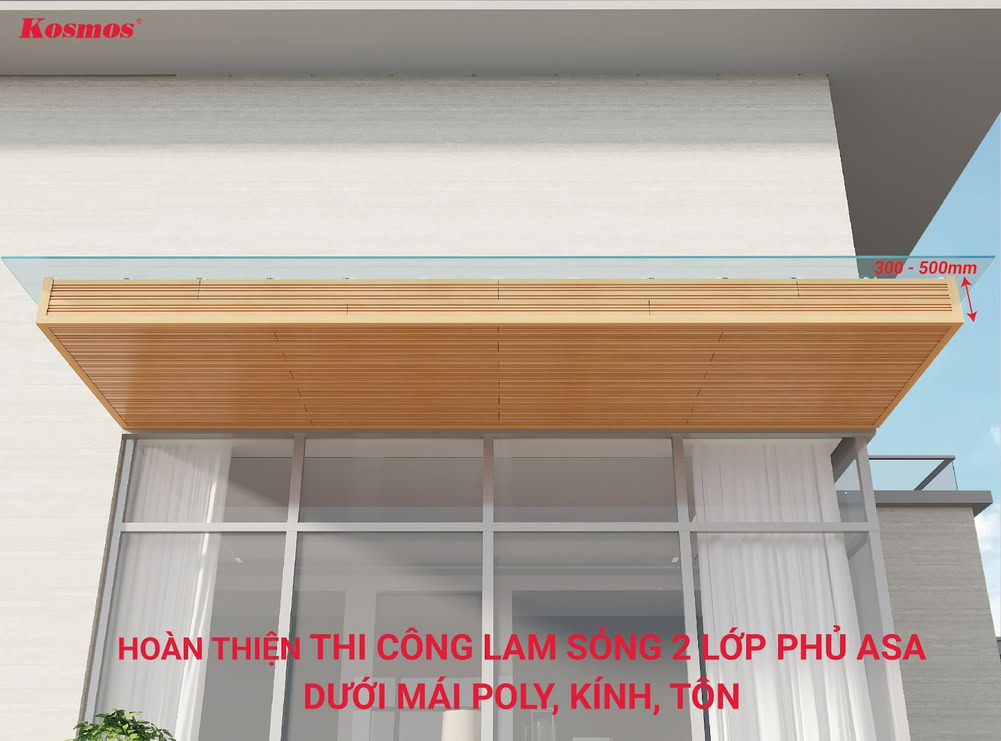

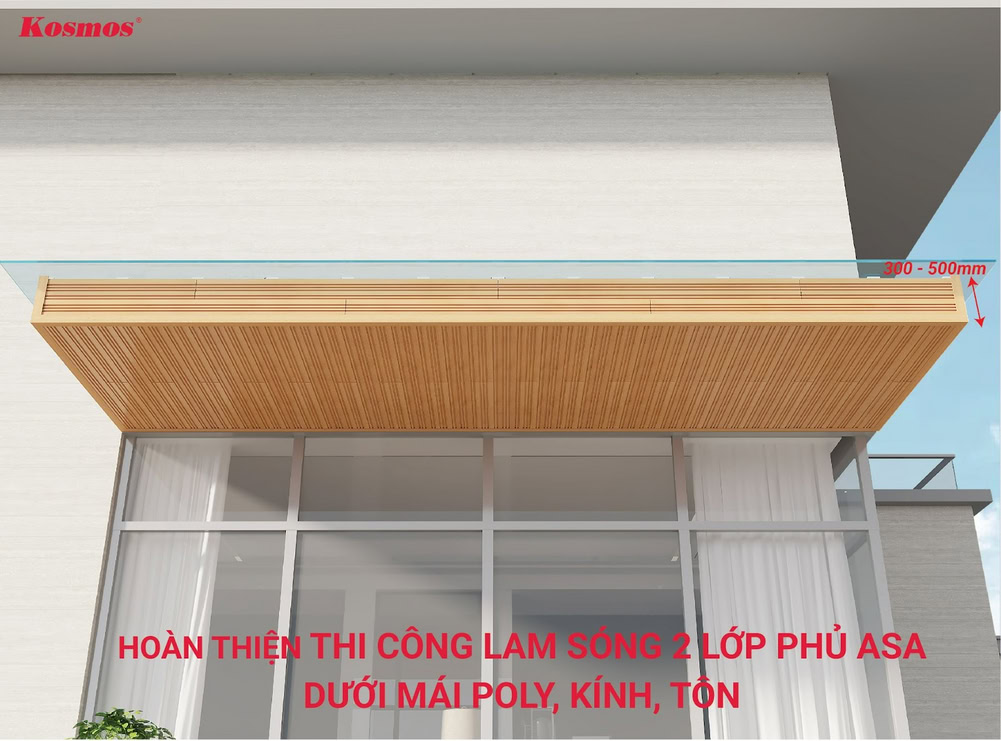

Bước 6: Che các cạnh tấm ốp bằng nẹp V gỗ nhựa là hoàn thiện
Che các cạnh tấm lam sóng ASA kết thúc đang bị hở bằng nẹp V gỗ nhựa ASA (V35X45). Quý khách nên lưu ý, tại vị trí góc vuông thì nẹp V cần được cắt theo góc 45°.
Có 2 cách để cố định nẹp V gỗ nhựa lên tấm ốp và thanh xương.
Cách 1: Dùng keo đa năng Kosmos và vít inox để cố định nẹp V che đi các cạnh kết thúc của lam sóng gỗ nhựa 2 lớp phủ ASA ốp dọc/ốp ngang, khoảng cách các lỗ vít ≤350mm (≤35cm).
Lưu ý: Cần khoan mồi trước khi bắn vít vào nẹp V gỗ nhựa.
Ốp trần dọc
Ốp trần ngang

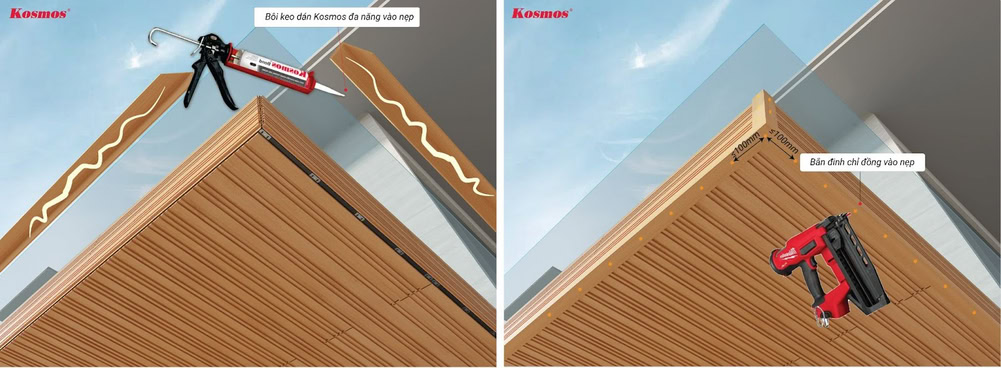

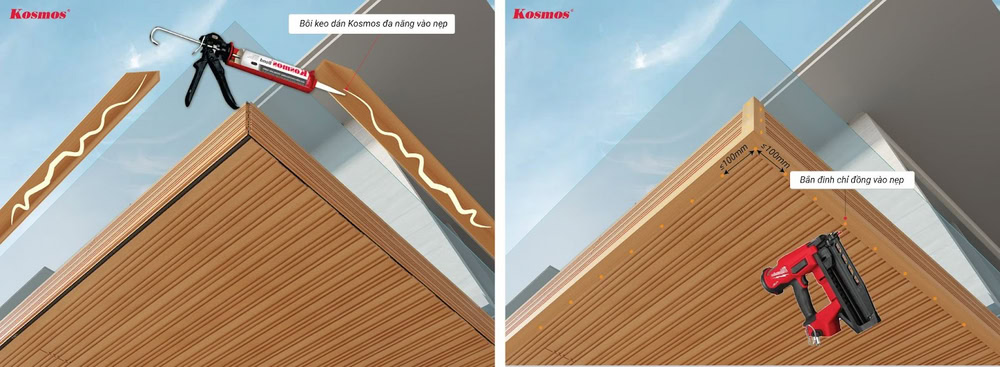

Cách 2: Dùng keo đa năng Kosmos và đinh chỉ đồng để cố định nẹp V che đi các cạnh kết thúc của lam sóng gỗ nhựa 2 lớp phủ ASA ốp dọc/ốp ngang với khoảng cách các lỗ đinh ≤10cm.
Ốp trần dọc
Ốp trần ngang
** Kosmos khuyến cáo
Để đảm bảo công trình trần gỗ nhựa được bền đẹp, nước mưa không đọng vào trong gây ẩm mốc thì Quý khách cần lắp đặt thêm “chỉ nước” để đảm bảo độ bền cho trần.

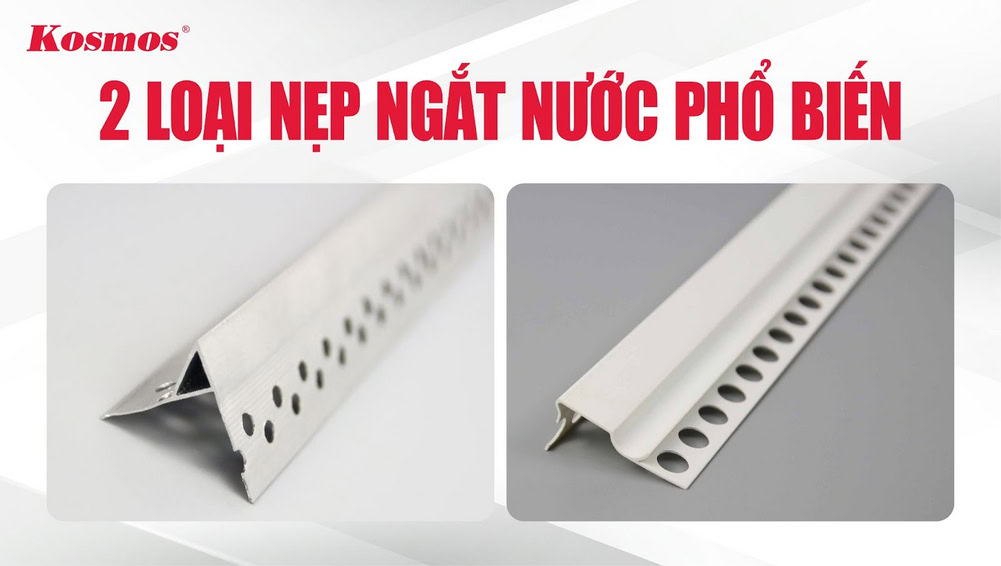

Chỉ nước là 1 đường chỉ thường được đắp nổi bằng vữa ở ban công, lô gia. Có thể sử dụng nẹp chỉ ngắt nước/gờ móc nước thay thế. Chi tiết này giúp nước mưa không chảy ngược vào trong trần.
Lam sóng gỗ nhựa 2 lớp phủ ASA ngoài ốp trần dưới mái poly, kính, tôn, Khách hàng còn có thể thi công lam sóng gỗ nhựa ASA ốp tường, ốp vách.
Lưu ý: Các bước hướng dẫn chỉ mang tính chất tham khảo. Để có phương án thi công phù hợp nhất, cần khảo sát công trình cụ thể và đưa ra giải pháp thi công tối ưu.
