Hướng dẫn thi công thanh lam gỗ nhựa 2 lớp phủ ASA ốp vách mặt dựng
Thanh lam (lam hộp) gỗ nhựa 2 lớp phủ ASA chuyên sử dụng làm giàn lam che nắng, giàn hoa Pergola, dựng bảng hiệu, có tuổi thọ lên đến 15 năm và được Kosmos cam kết bảo hành chất lượng 3 năm.
Lam hộp gỗ nhựa ASA khi thi công cần 6 lưu ý sau:
- Luồn thanh thép chữ U vào trong thanh lam.
- Lam hộp thi công trên khung xương với khoảng cách các thanh xương ≤100cm.
- Thanh lam và thanh xương được liên kết với nhau qua pát sắt L bởi vít inox.
- Lam hộp phải được khoan mồi trước khi cố định qua khung xương.
- Khoảng cách giữa 2 thanh lam khi nối nhau khoảng 5mm.
- Thanh lam cần cách tường, góc tường 10mm.
Bước 1: Chuẩn bị vật tư và dụng cụ thi công
Vật tư

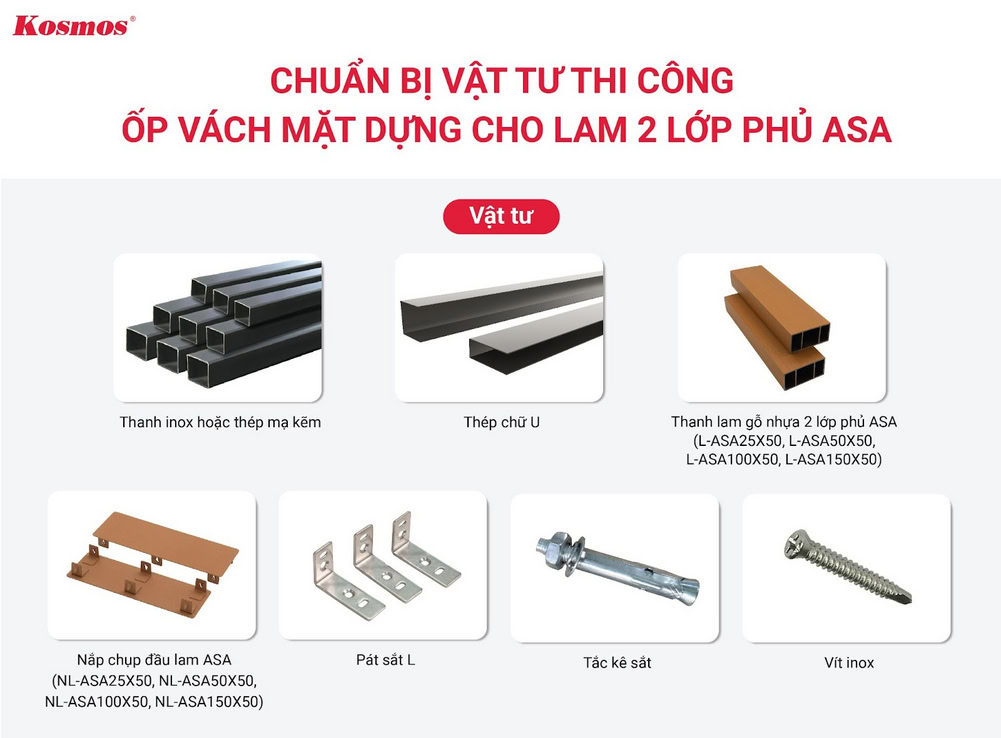

Dưới đây là 7 loại vật tư Quý khách cần chuẩn bị:
- Thanh inox hoặc thép mạ kẽm
- Thép chữ U
- Thanh lam gỗ nhựa 2 lớp phủ ASA (L-ASA25X50, L-ASA50X50, L-ASA100X50, L-ASA150X50)
- Nắp chụp đầu lam (NL-ASA25X50, NL-ASA50X50, NL-ASA100X50, NL-ASA150X50)
- Pát sắt L
- Tắc kê sắt
- Vít inox.
Lưu ý về cách dùng pát sắt L:

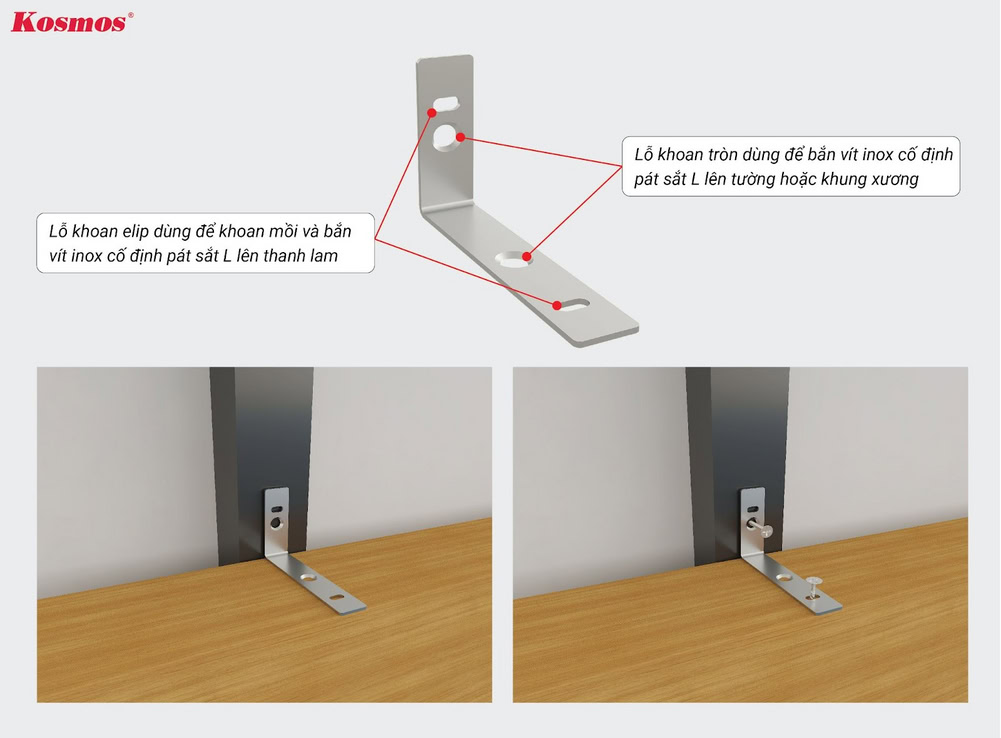

Pát sắt L được sản xuất từ inox 304 có 2 lỗ khoan tròn và 2 lỗ elip trong 1 pát
- Lỗ khoan tròn: Cố định pát sắt L lên tường hoặc lên thanh xương inox hoặc thép mạ kẽm
- Lỗ khoan elip: Dùng cho lỗ khoan mồi trên thanh lam.
Tham khảo hình bên dưới về vị trí bắn vít cho pát sắt. Ngoài ra, chiều nào của pát sắt (dài, ngắn) khi đặt trên tường/thanh xương hoặc thanh lam đều được.

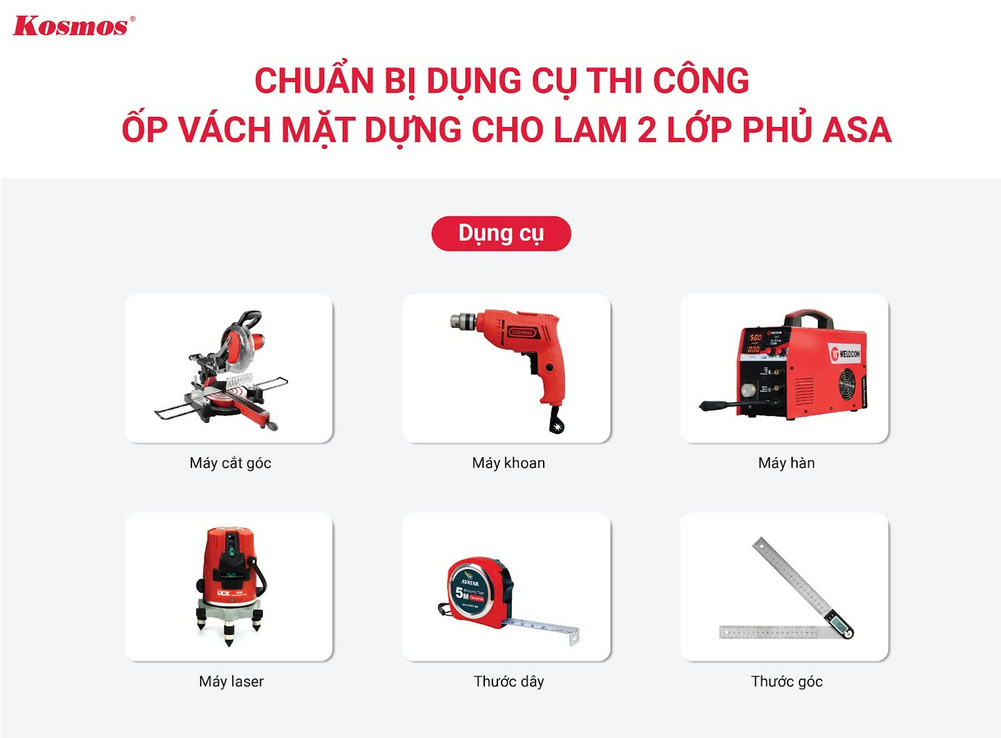

Dụng cụ
6 dụng cụ cần thiết cho quá trình thi công lam hộp gỗ nhựa 2 lớp phủ ASA lắp dọc gồm:
- Máy hàn, máy cắt góc, máy khoan, máy laser
- Thước dây, thước góc.

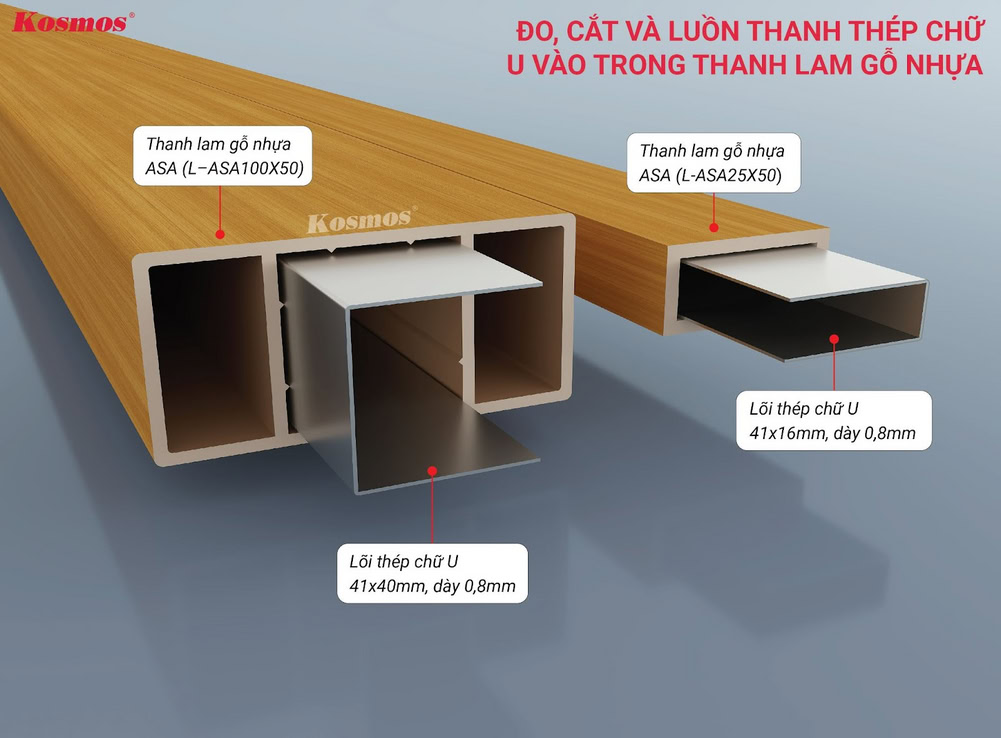

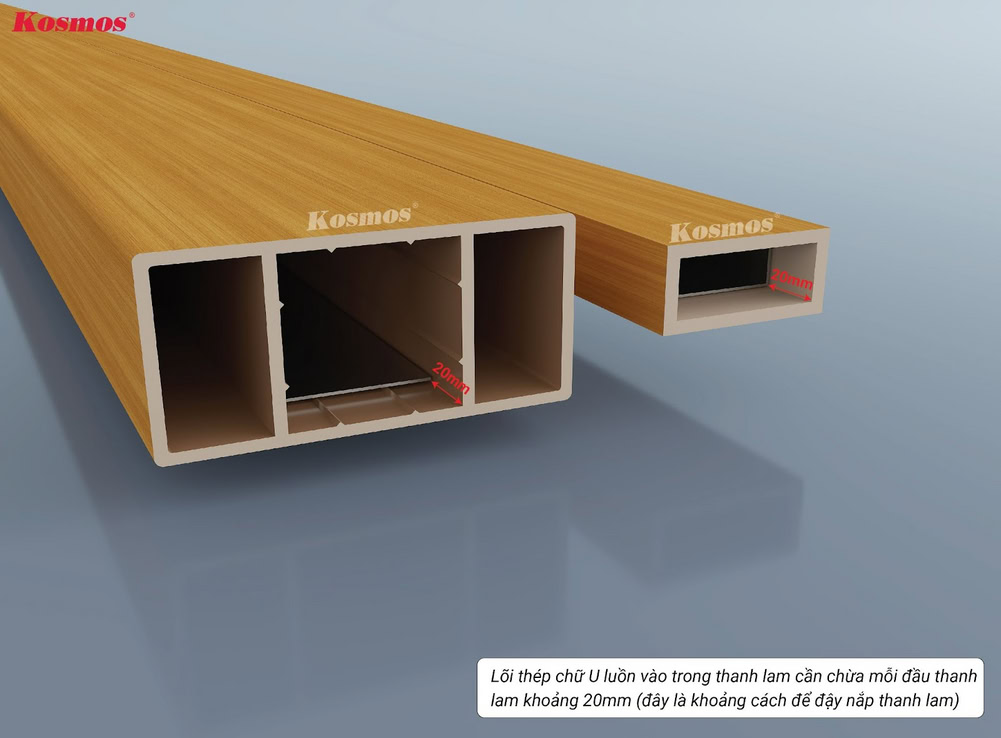

Bước 2: Đo, cắt và luồn thanh inox hoặc thanh thép hộp mạ kẽm vào trong thanh lam gỗ nhựa
| Mã thanh lam gỗ nhựa ASA Kosmos | Kích thước thanh thép chữ U luồn lõi lam |
| L-ASA25X50 | 41x16mm, dày 0,8mm |
| L-ASA50X50 | 41x40mm, dày 0,8mm |
| L–ASA100X50 | |
| L-ASA150X50 |

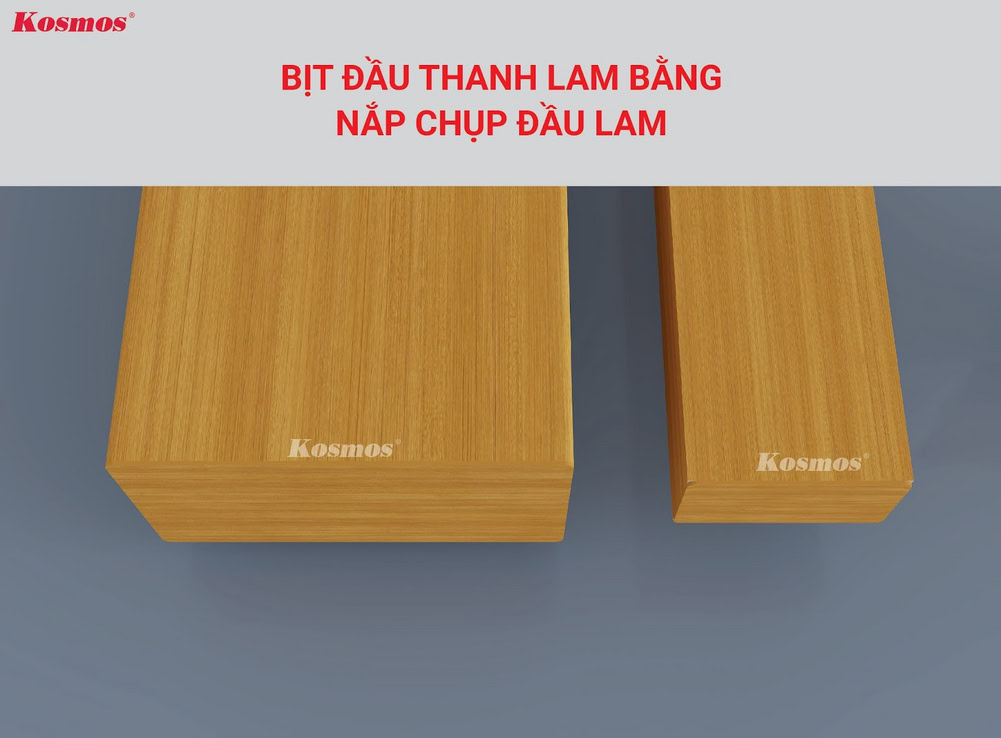

Bước 3: Bịt đầu lam hộp gỗ nhựa ASA

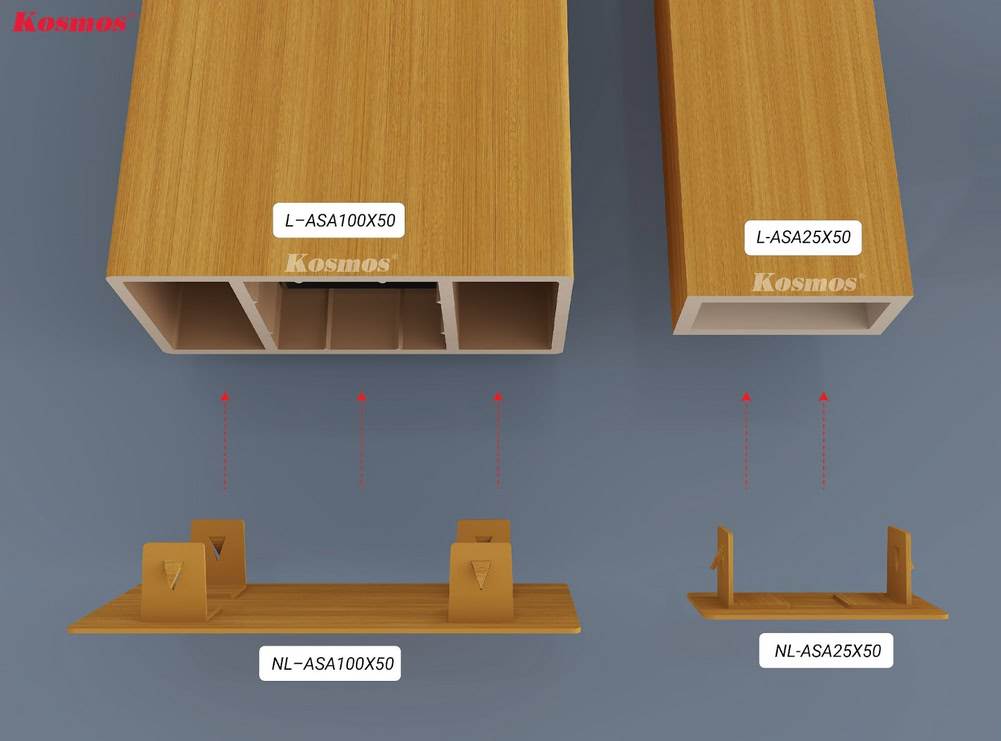

Bịt đầu thanh lam bằng nắp chụp đầu lam rồi đậy nắp chụp vào trong hộp lam là hoàn thành.
Bước 4: Tạo mối nối giữa tường và khung xương bằng tắc kê sắt
Quy trình tạo mối nối giữa tường và khung xương bằng tắc kê sắt bao gồm 3 công đoạn:
1. Dùng máy khoan, khoan vào tường nhà.

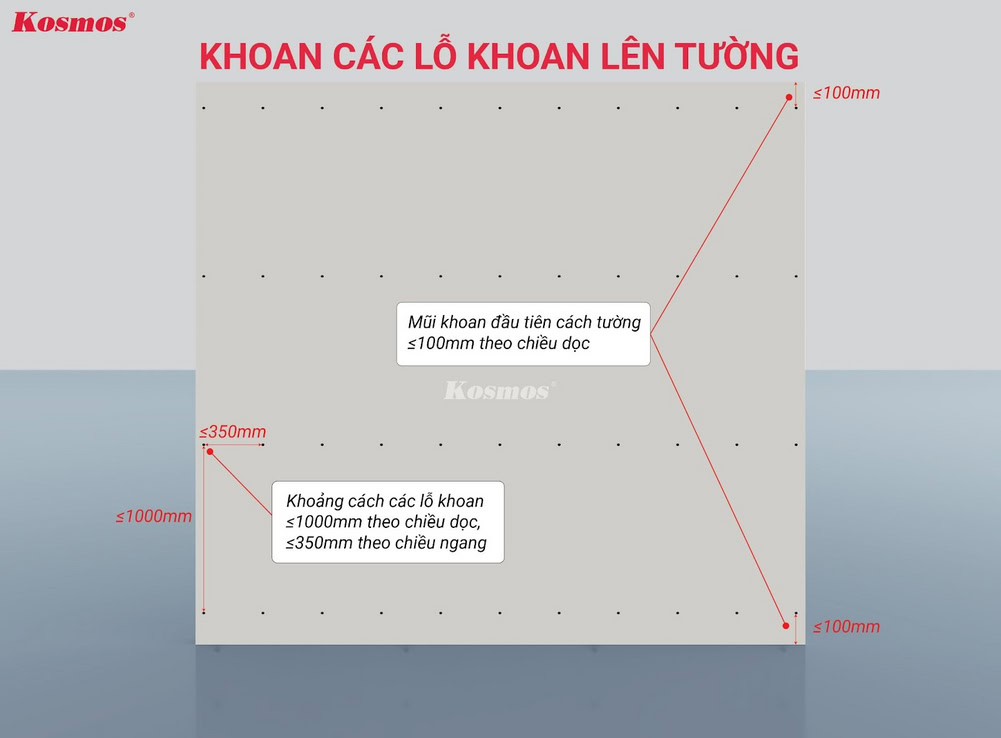

Khoảng cách các lỗ khoan khi ốp dọc: Các lỗ khoan cách nhau ≤100cm theo chiều dọc và ≤35cm theo chiều ngang. Mũi khoan đầu tiên cách tường không vượt quá 10cm (≤10cm) – tính từ tường trên đến mũi khoan và từ tường dưới đến mũi khoan.

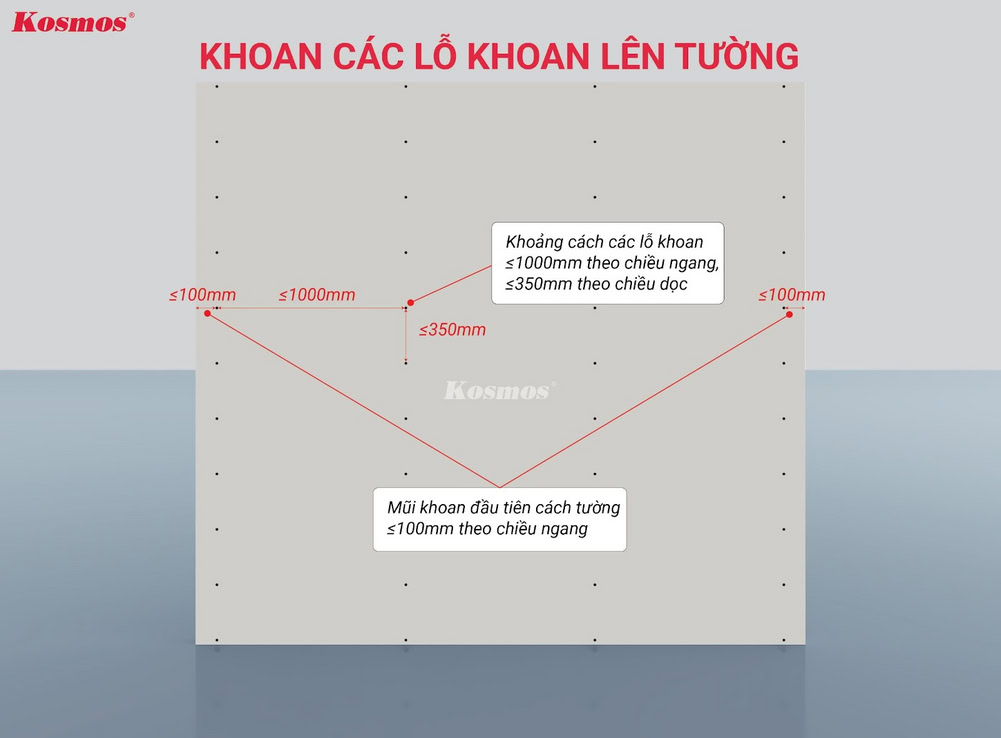

Khoảng cách các lỗ khoan khi ốp ngang: Các lỗ khoan cách nhau ≤ 100cm theo chiều ngang và ≤35cm theo chiều dọc. Mũi khoan đầu tiên cách tường không vượt quá 10cm (≤10cm) – tính từ tường bên trái đến mũi khoan và tường bên phải đến mũi khoan.

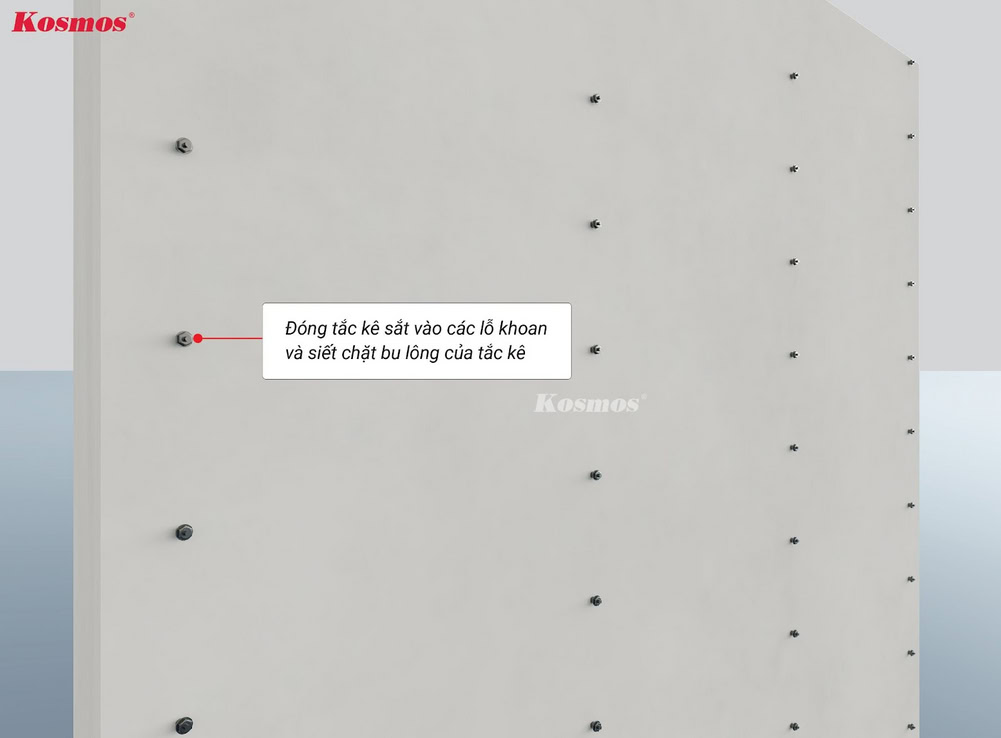

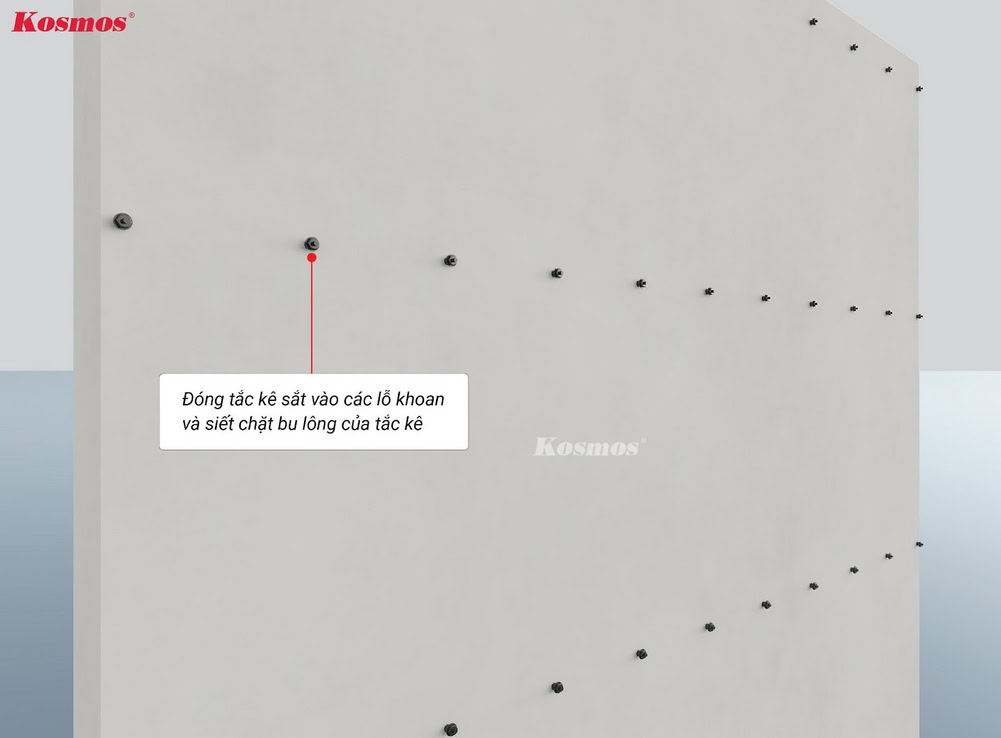

2. Đóng tắc kê sắt vào các lỗ khoan.
3. Siết chặt bu lông của tắc kê cho đến khi các liên kết chắc chắn và đảm bảo nhất.
4 loại tắc kê sắt phổ biến: 6mm, 8mm, 10mm và 12mm, tương ứng với 4 loại mũi khoan là 6mm, 8mm, 10mm và 12mm.

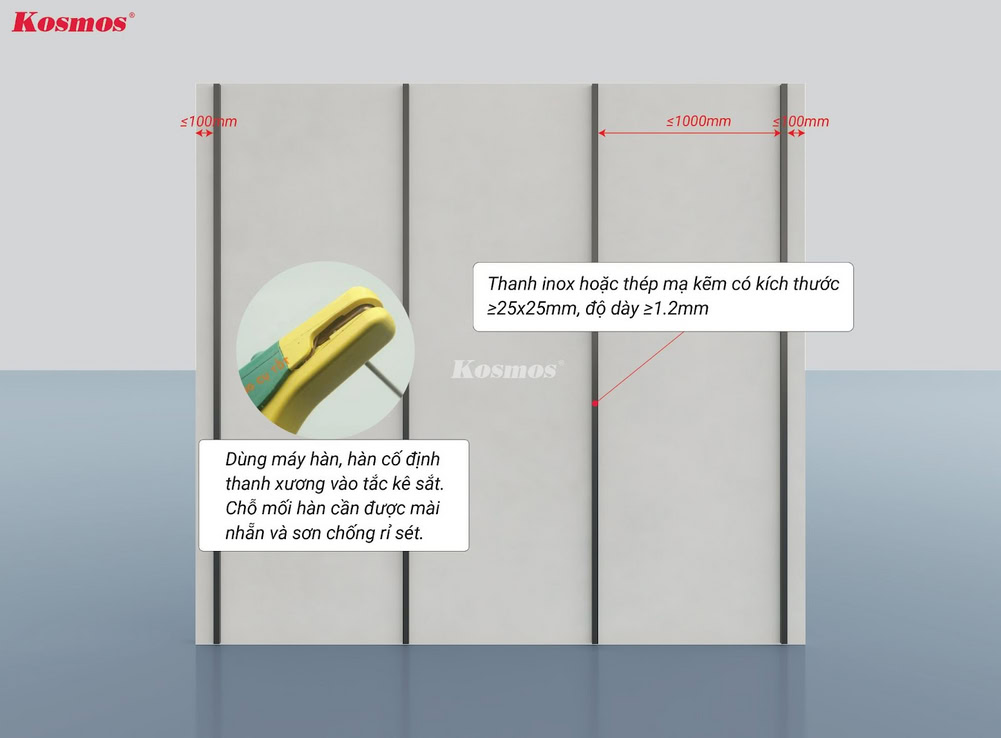

Bước 5: Dựng khung xương

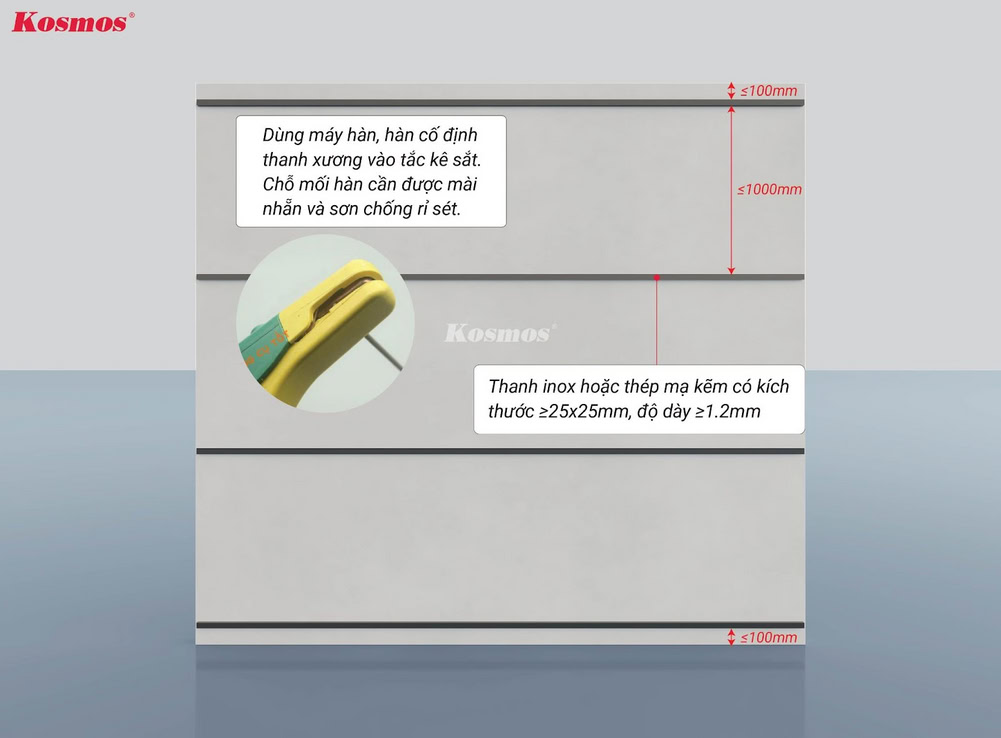

Dùng máy hàn, hàn cố định thanh xương vào tắc kê sắt đang nằm sẵn trên tường.

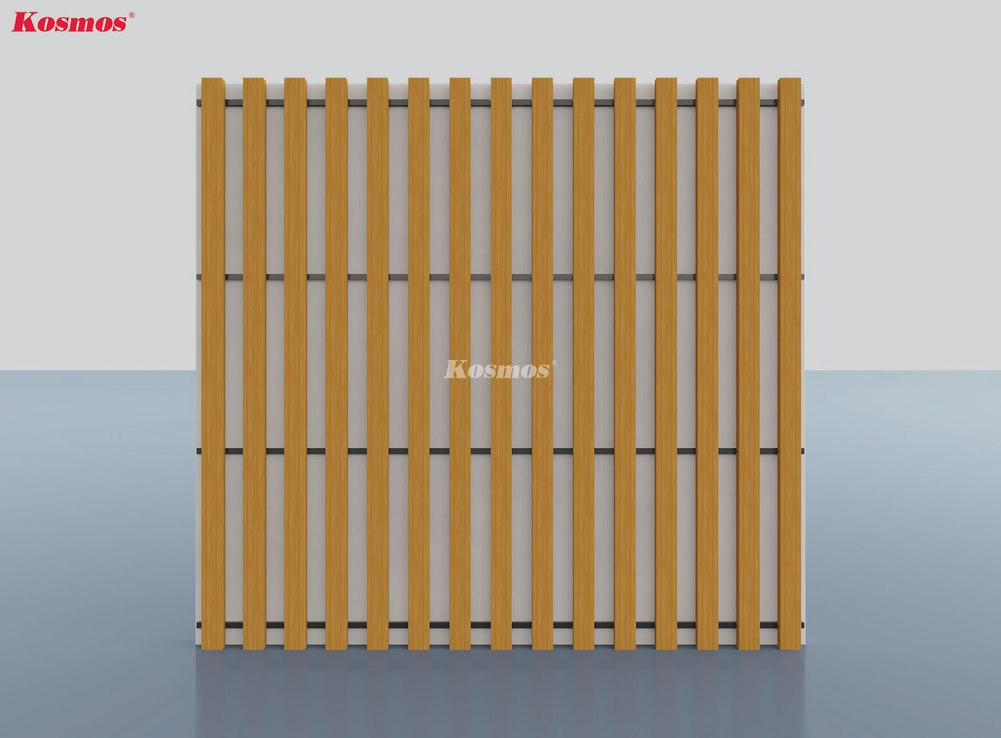

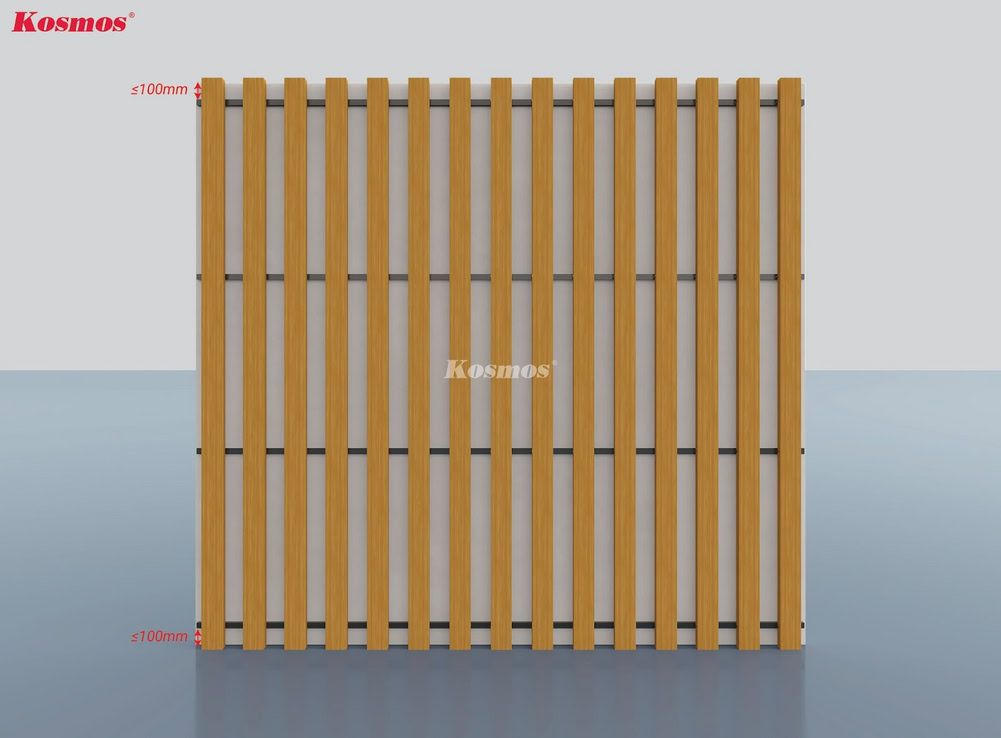

Ốp dọc: Thanh xương nằm ngang và khoảng cách của các thanh xương ≤100cm, thanh xương đầu tiên cách tường ≤10cm.

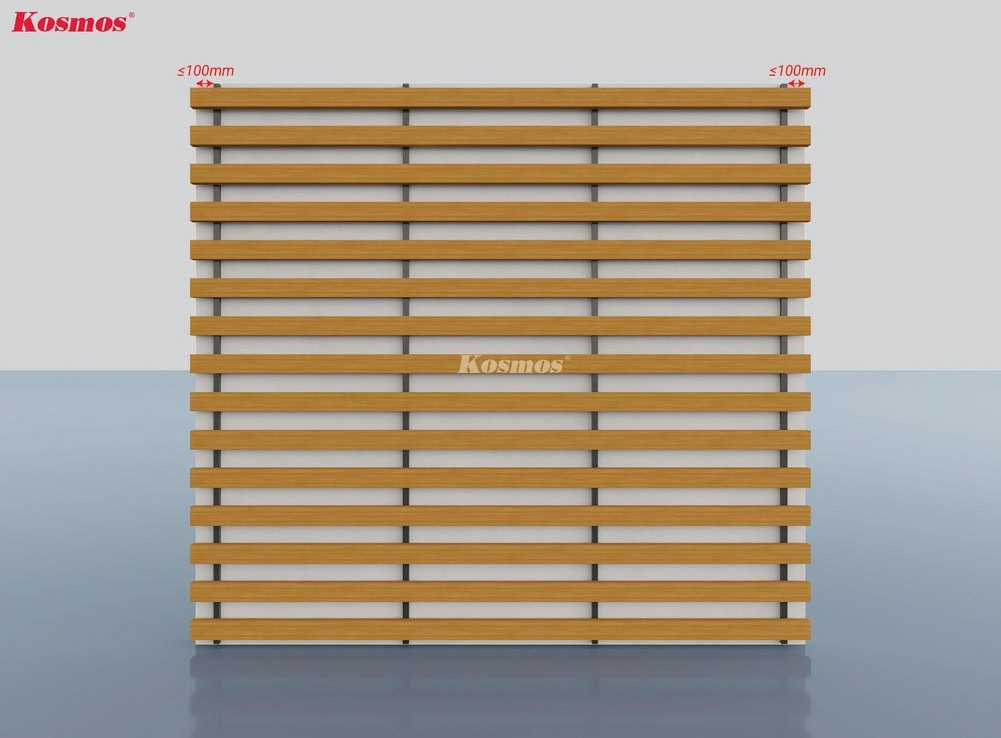

Ốp ngang: Thanh xương nằm dọc và khoảng cách của các thanh xương ≤100cm, thanh xương đầu tiên cách tường ≤10cm.
Bước 6: Lắp thanh lam gỗ nhựa 2 lớp phủ ASA

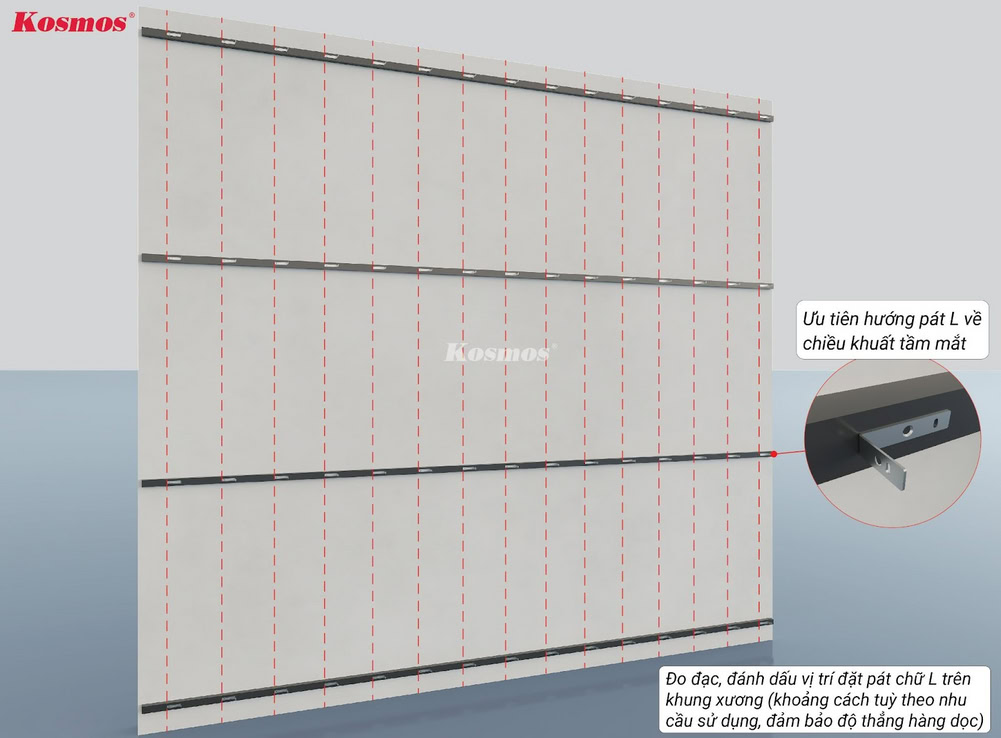

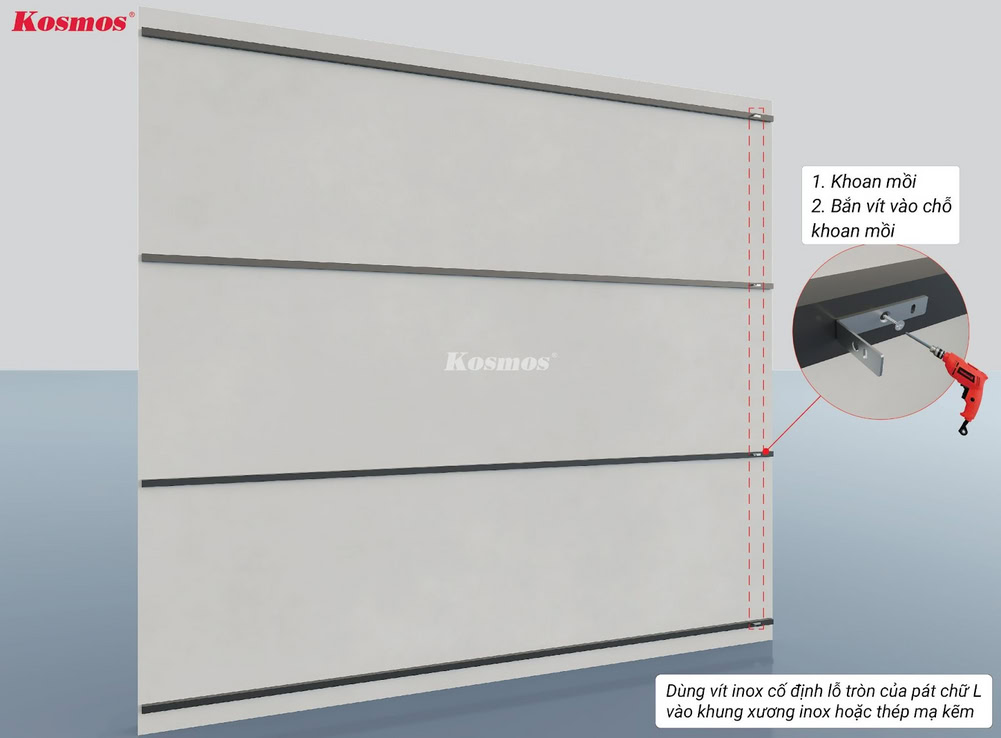

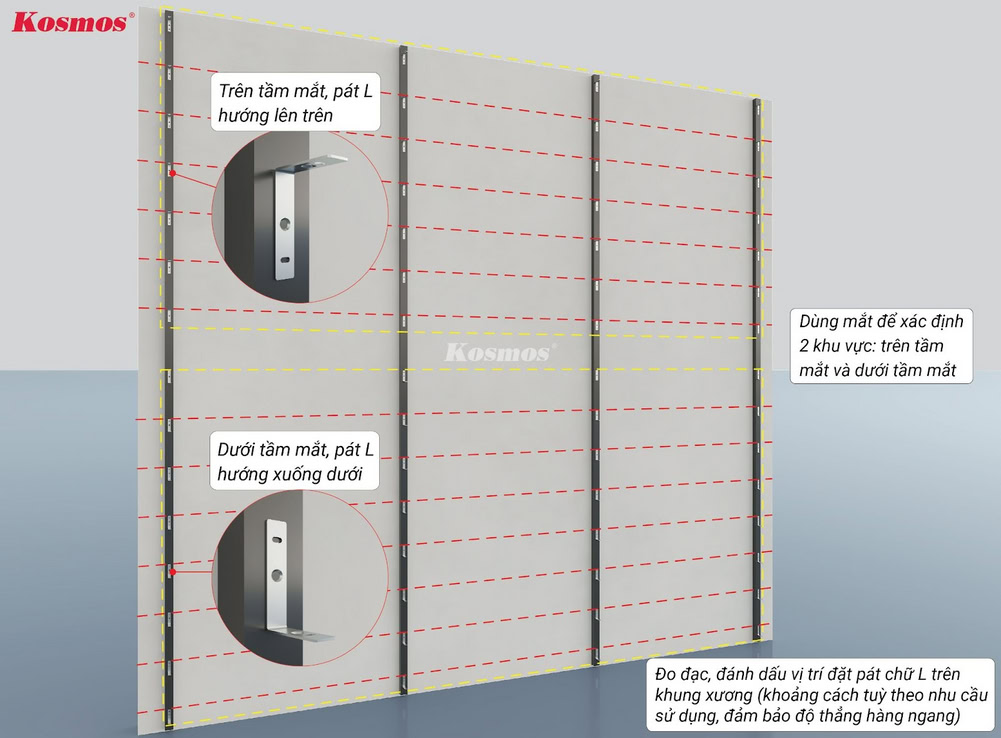

1. Đo đạc đánh dấu vị trí sẽ lắp đặt pát sắt L trên khung xương (khoảng cách này tùy theo nhu cầu của người dùng). Sau đó, khoan mồi và bắn vít inox 304 cố định pát sắt L lên thanh xương (Cố định xong Pát sắt L hàng nào thì ốp thanh lam vào hàng đó. Thi công Pát sắt L và thanh lam xong hàng 1 mới tương tự làm hàng thứ 2)

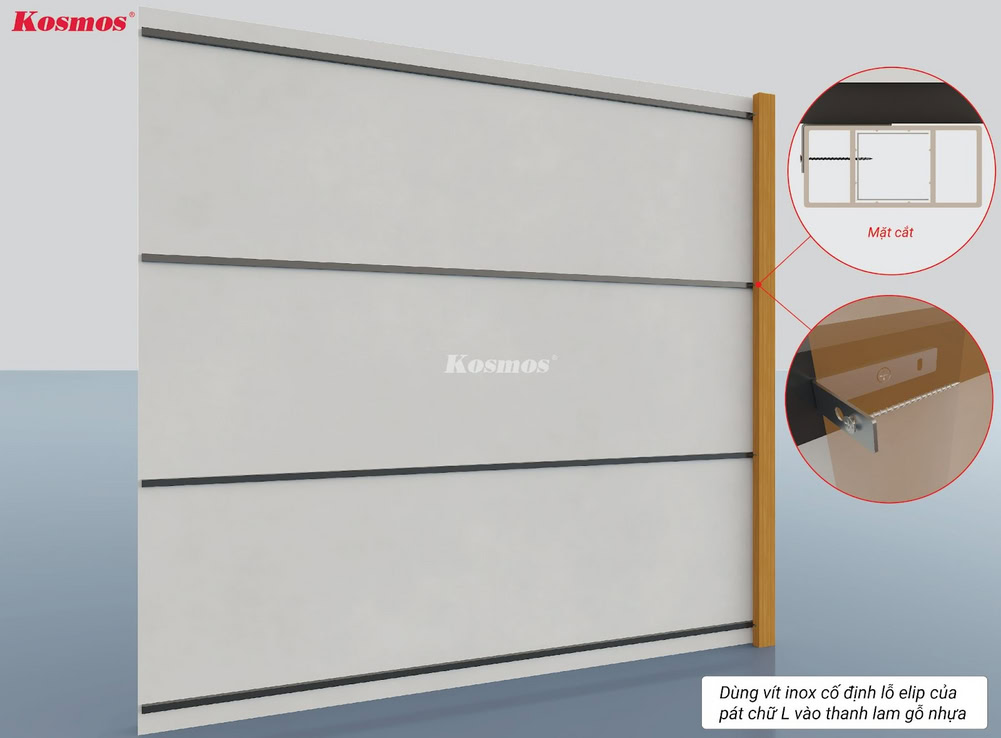

Ốp dọc: Pát sắt L được đặt ngang.

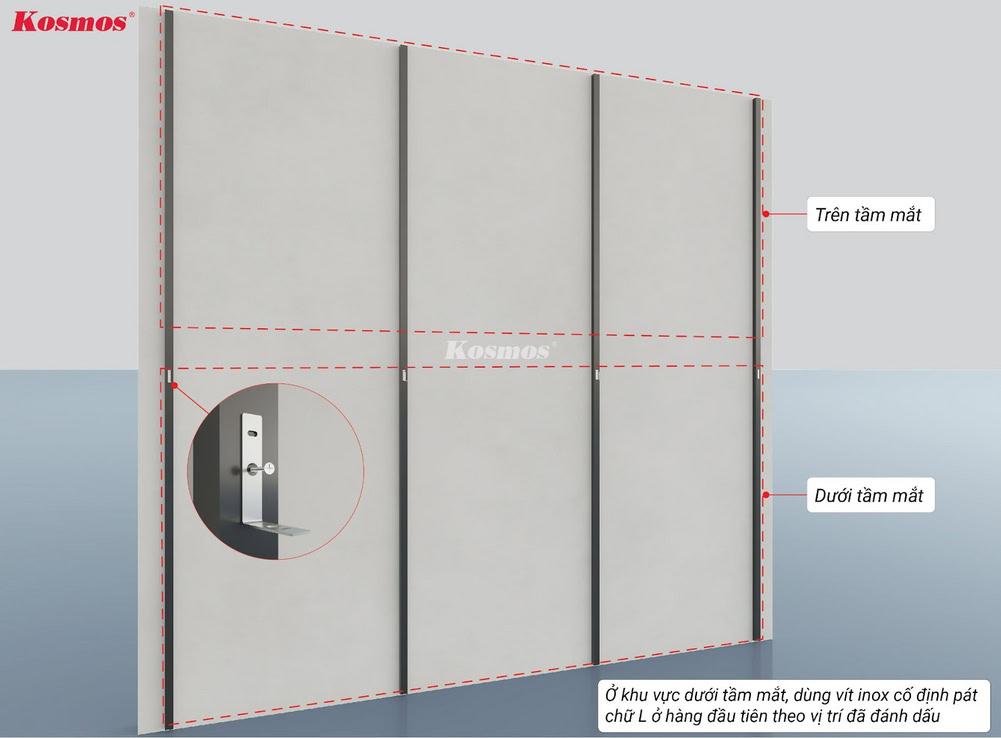

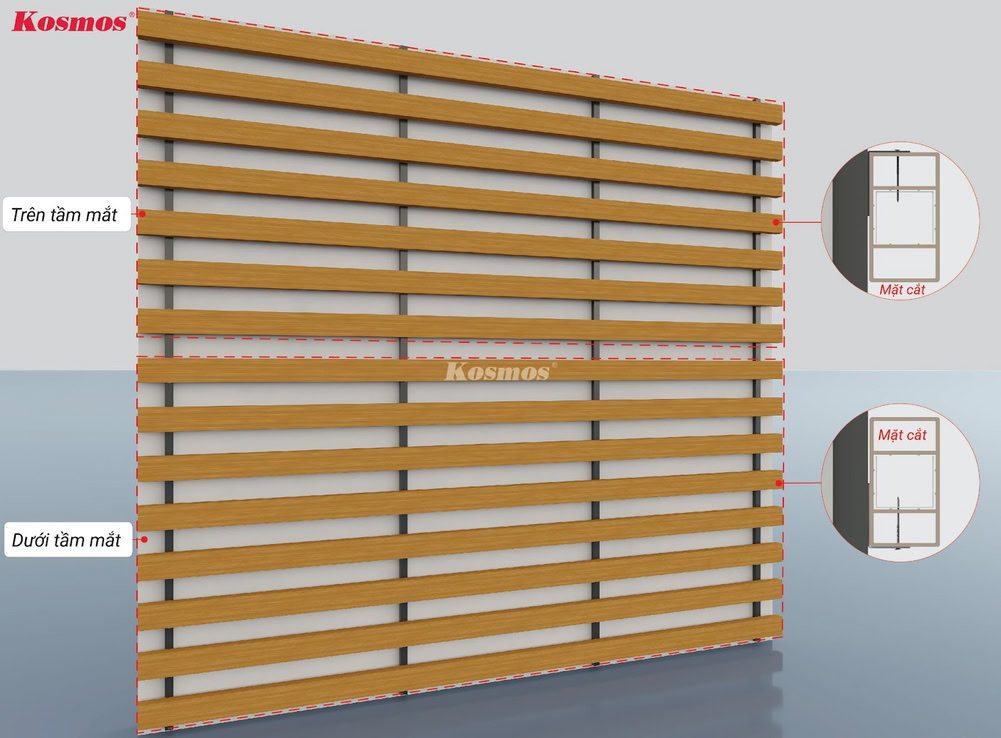

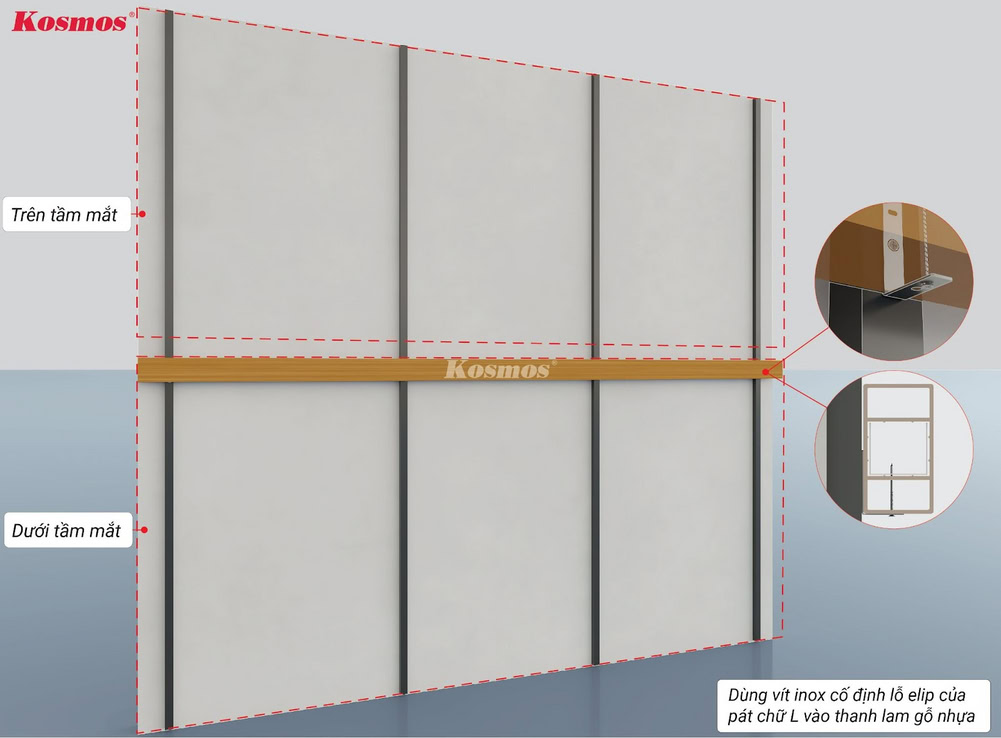

Ốp ngang: Khi thi công ốp ngang ta sẽ dùng mắt để xác định rõ 2 khu vực. Khu vực trên tầm mắt phần pát sắt cố định thanh lam sẽ hướng lên trên. Khu vực dưới tầm mắt phần pát sắt cố định thanh lam sẽ hướng xuống dưới.
2. Thanh lam được cố định bởi pát sắt L ngay lỗ elip bằng vít inox 304 như trong hình (thanh lam phải được khoan mồi trước khi khoan cố định lên khung xương).

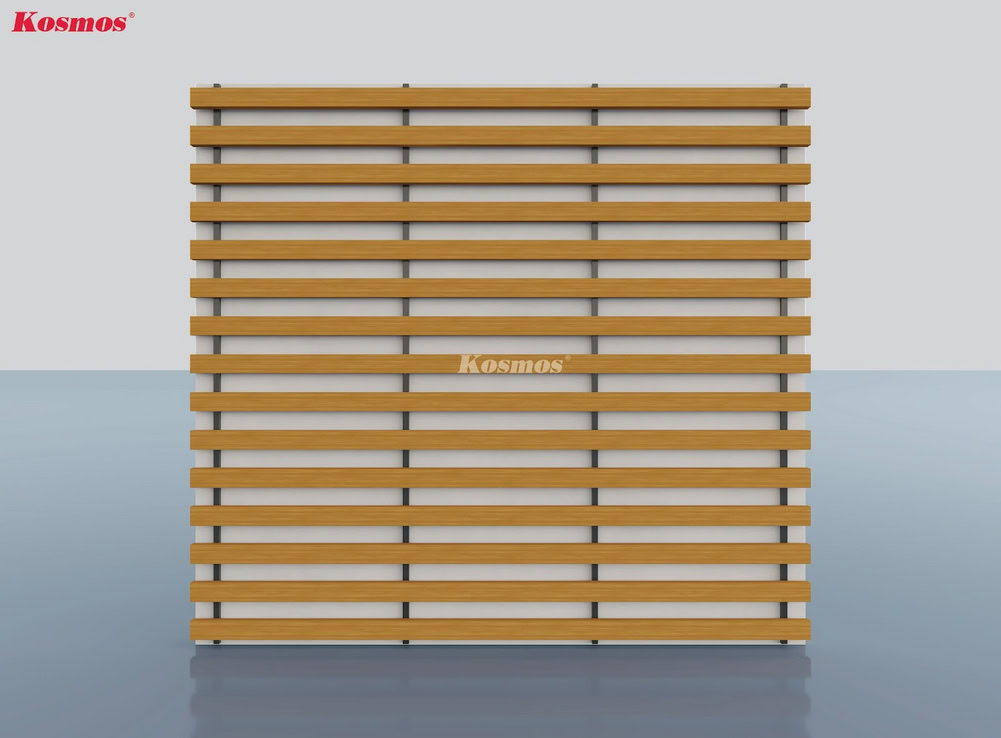

3. Thực hiện tương tự cho các thanh lam còn lại đến hết công trình.
Lưu ý: Khoảng dư tối đa giữa thanh lam và khung xương (như hình bên dưới) không vượt quá 10cm.
** Kosmos khuyến cáo:

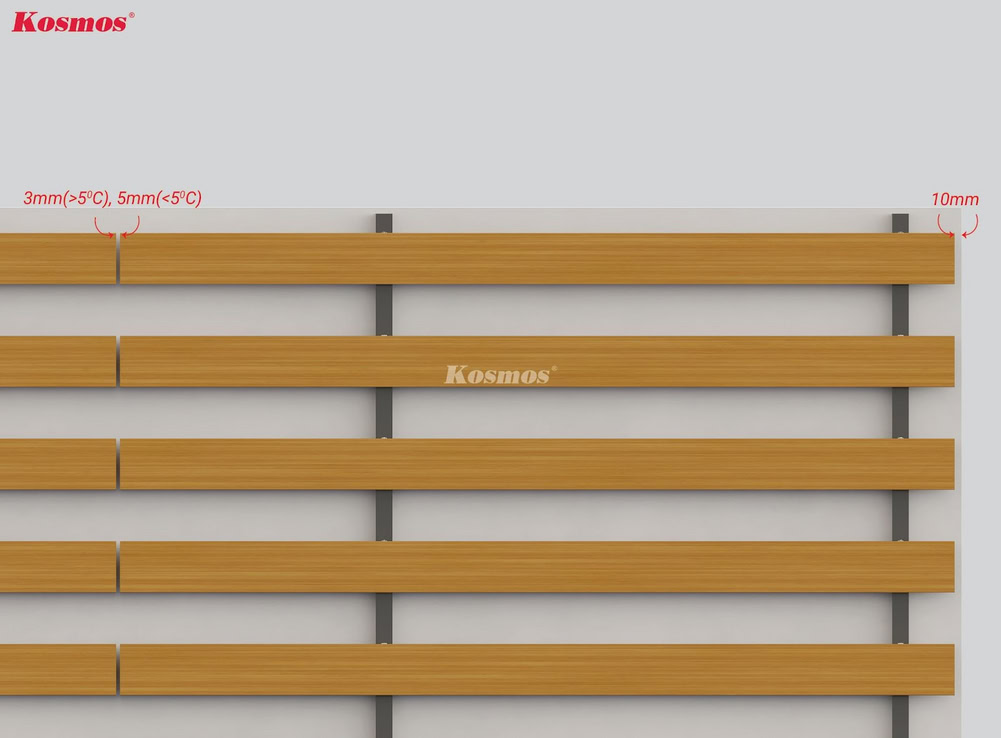

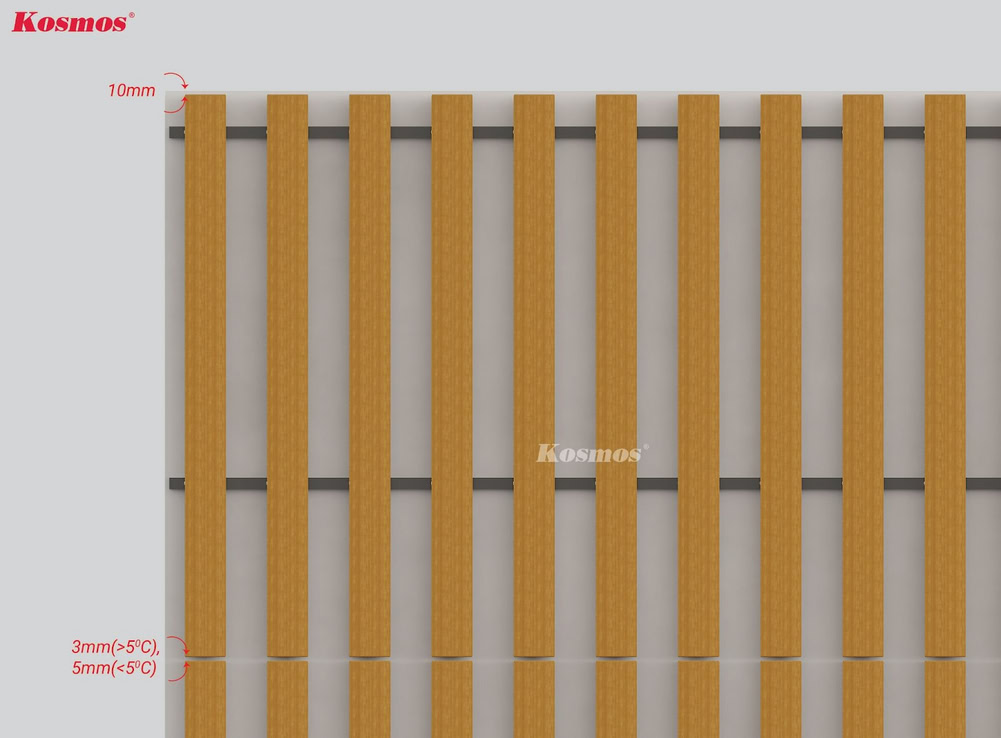

2 thanh lam khi được nối với nhau cần chừa khoảng hở để tránh nứt gãy do giãn nở khi sử dụng ngoài trời. Nếu nhiệt độ môi trường cao hơn 5℃ khi thi công thanh lam, khoảng hở cho phép là 3mm, nếu thấp hơn 5℃, khoảng hở cho phép là 5mm.
Bên cạnh đó, nên chừa khoảng trống 10mm giữa thanh lam và các loại vật cản khác (tường, góc tường,…) với lý do tương tự.
3 – 6 tháng cần kiểm tra và bảo dưỡng định kỳ công trình để công trình đạt tuổi thọ tốt nhất và nếu phát hiện bất thường về vít, thanh lam thì cần báo ngay cho đơn vị thi công.
Lưu ý: Các bước hướng dẫn chỉ mang tính chất tham khảo. Để có phương án thi công phù hợp nhất, cần khảo sát công trình cụ thể và đưa ra giải pháp thi công tối ưu.
Ngoài việc được sử dụng để ốp vách, lam hộp gỗ nhựa ngoài trời 2 lớp phủ ASA còn được ứng dụng để làm lam chắn nắng.
