Hướng dẫn thi công ốp tường nhà cho lam sóng gỗ nhựa 1 lớp
Tấm ốp lam sóng gỗ nhựa 1 lớp khi thi công ốp tường nhà có 2 trường hợp thi công chính bao gồm:
- Ốp tường ngang, lắp thanh xương dọc
- Ốp tường dọc, lắp thanh xương ngang.
Vì tấm lam sóng gỗ nhựa 1 lớp khá nặng (7kg/thanh – 9,7kg/thanh ±5%) nên cần được gia cố trên hệ khung xương chắc chắn với khoảng cách các thanh xương ≤25cm để đảm bảo an toàn cho người sử dụng.
Kosmos khuyến cáo tấm lam sóng gỗ nhựa 1 lớp chỉ thi công ốp tường, ốp vách và không thi công ốp trần nhà. Ngoài ra diện tích công trình cần đảm bảo chiều ngang ≤6m và chiều cao ≤3m (Nếu diện tích lớn hơn chuyển qua sử dụng tấm lam sóng gỗ nhựa 2 lớp phủ ASA – 4S184X28, 5S169X14, 8S169X14).
Lưu ý: Nếu Khách hàng muốn trang trí trần nhà bằng lam sóng gỗ nhựa thì nên sử dụng lam sóng gỗ nhựa 2 lớp phủ ASA sẽ đảm bảo an toàn cho trần nhà của Quý Khách. (Lam sóng gỗ nhựa phủ ASA vật liệu nhẹ, giải pháp cho trần ngoại thất).

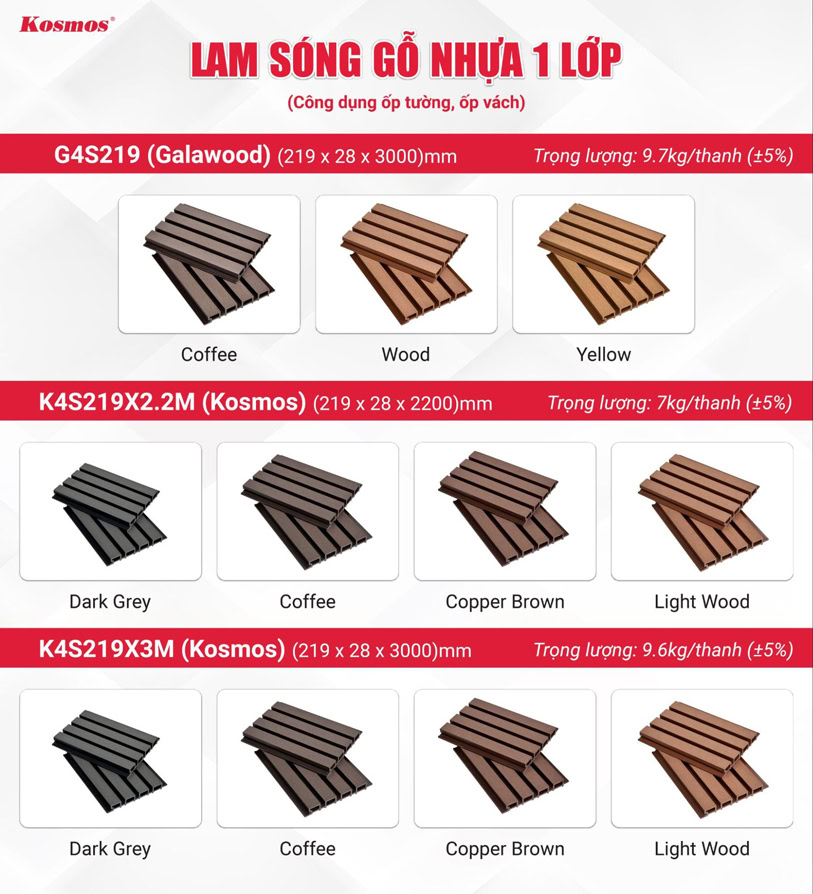

Sau đây là bảng trọng lượng 3 mã lam sóng gỗ nhựa 1 lớp tại Kosmos Việt Nam:
| Mã sản phẩm | Kích thước (mm) | Trọng lượng | Ứng dụng |
| G4S219 (Galawood) | 219x28x3000 | 9.7kg/thanh (±5%) | Ốp tường, ốp vách |
| K4S219X2.2M (Kosmos) | 219x28x2200 | 7 kg/thanh (±5%) | |
| K4S219X3M (Kosmos) | 219x28x3000 | 9,6kg/thanh (±5%) |
Bước 1: Chuẩn bị vật tư và dụng cụ thi công lam sóng gỗ nhựa 1 lớp ốp tường
Vật tư

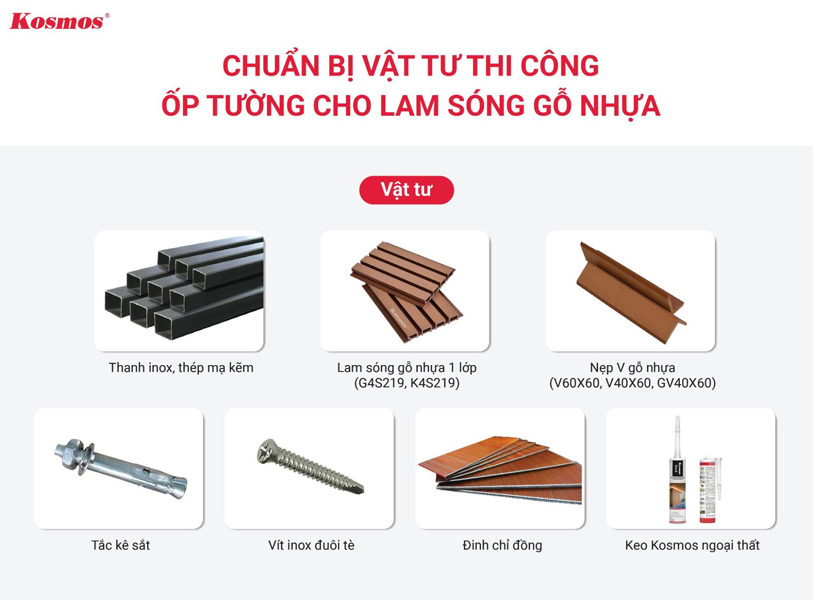

Dưới đây là 7 loại vật tư Quý khách cần chuẩn bị để thi công ốp tường lam sóng gỗ nhựa 1 lớp:
- Thanh xương (thanh inox, thép mạ kẽm) kích thước ≥ 25x25mm và độ dày ≥ 1.2mm
- Lam sóng gỗ nhựa 1 lớp (G4S219, K4S219)
- Nẹp V gỗ nhựa (V60X60, V40X60, GV40X60)
- Tắc kê sắt
- Vít inox đuôi tè
- Đinh chỉ đồng
- Keo Kosmos ngoại thất.

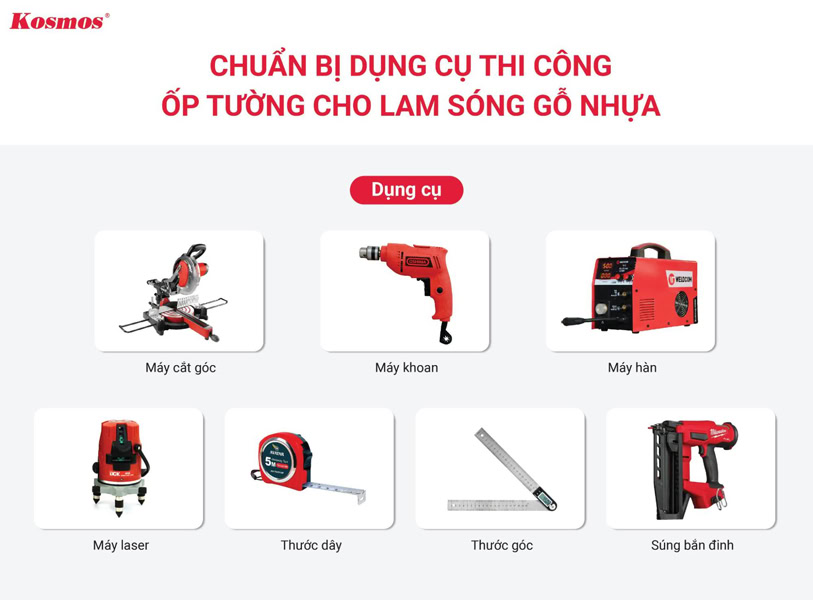

Dụng cụ
7 dụng cụ cần thiết trong quá trình thi công ốp tường cho lam sóng gỗ nhựa gồm:
- Mắt cắt góc, máy khoan, máy hàn, máy laser
- Thước dây, thước góc
- Súng bắn đinh.
Bước 2: Tạo mối nối giữa tường và khung xương bằng tắc kê sắt
Quá trình tạo mối nối giữa tường và khung xương bằng tắc kê sắt bao gồm 3 công đoạn sau:
- Dùng máy khoan, khoan vào tường nhà

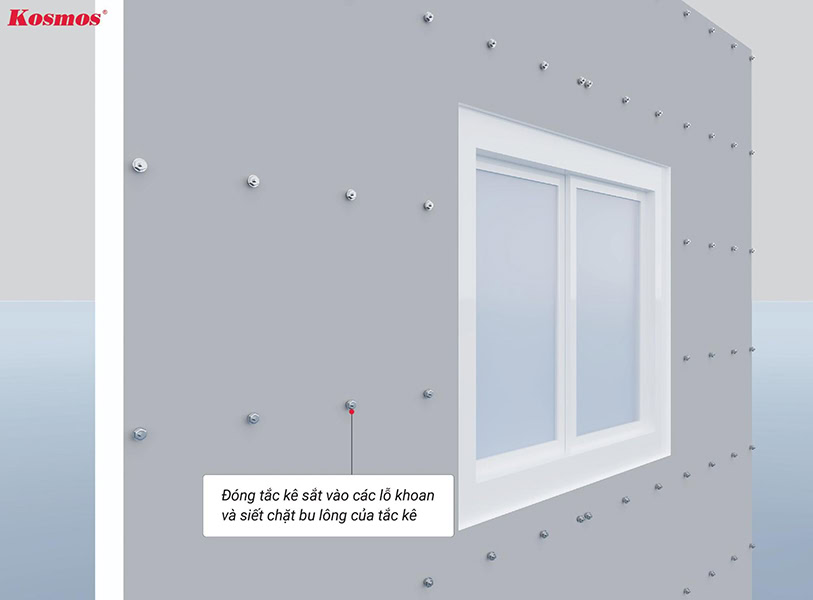

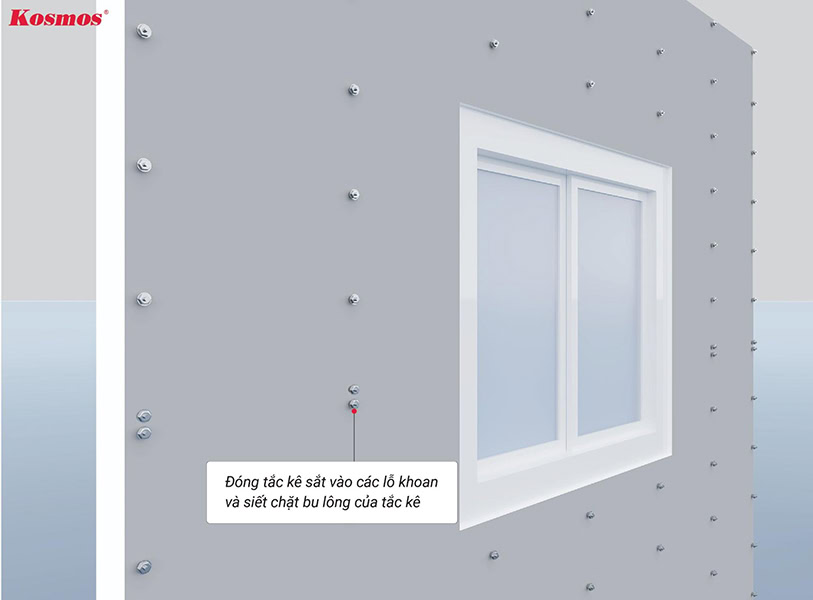

- Đóng tắc kê sắt vào các lỗ khoan
- Siết chặt bu lông của tắc kê cho đến khi các liên kết chắc chắn và đảm bảo nhất.

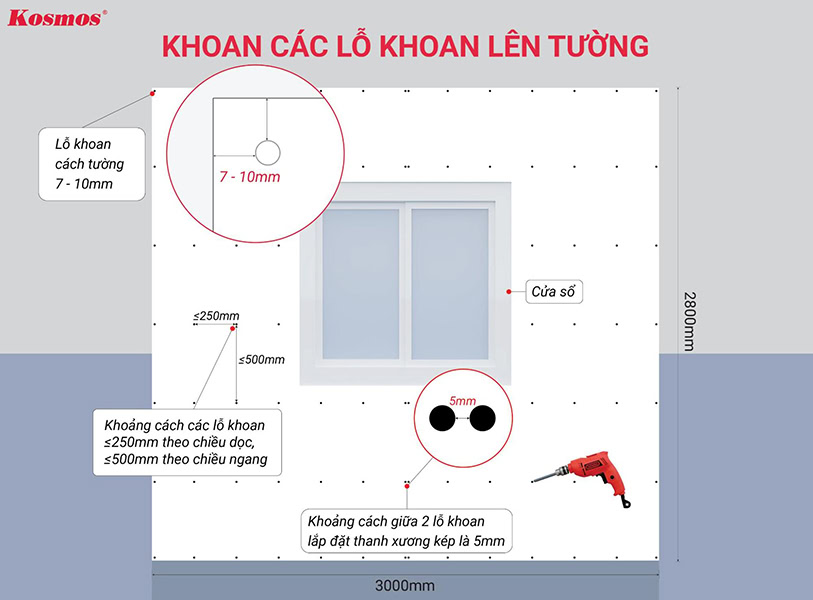

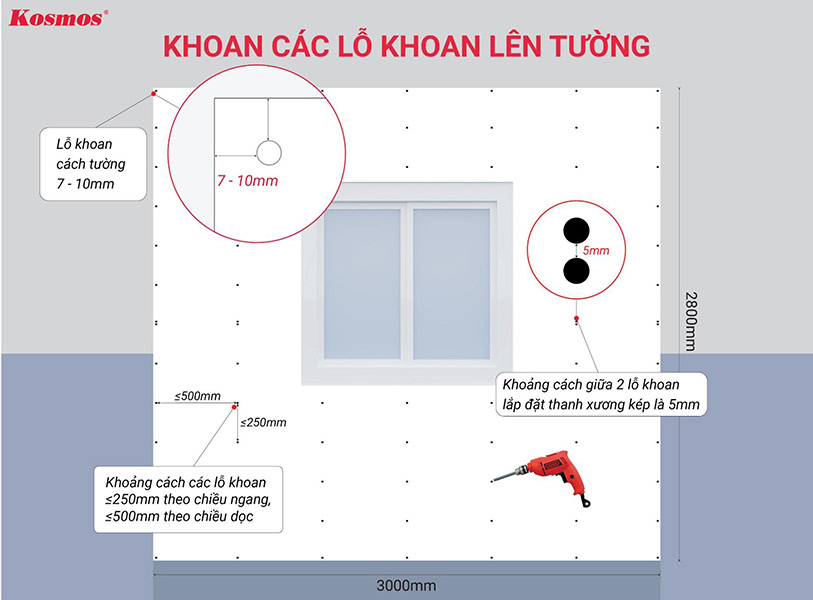

| 1.1. Ốp tường ngang Khi dùng máy khoan, khoan vào tường nhà yêu cầu khoảng cách giữa các lỗ khoan ≤ 25cm theo chiều dọc và ≤ 50cm theo chiều ngang. Tại các vị trí đi thanh xương kép cần khoan các lỗ khoan cách nhau 5mm theo chiều dọc. | 1.2. Ốp tường dọc Khi dùng máy khoan, khoan vào tường nhà yêu cầu khoảng cách giữa các lỗ khoan ≤ 25cm theo chiều ngang và ≤ 50cm theo chiều dọc. Tại các vị trí đi thanh xương kép cần khoan các lỗ khoan cách nhau 5mm theo chiều ngang. |
4 loại tắc kê sắt phổ biến: 6mm, 8mm, 10mm và 12mm, tương ứng với 4 loại mũi khoan là 6mm, 8mm, 10mm và 12mm.
Bước 3: Dựng khung xương

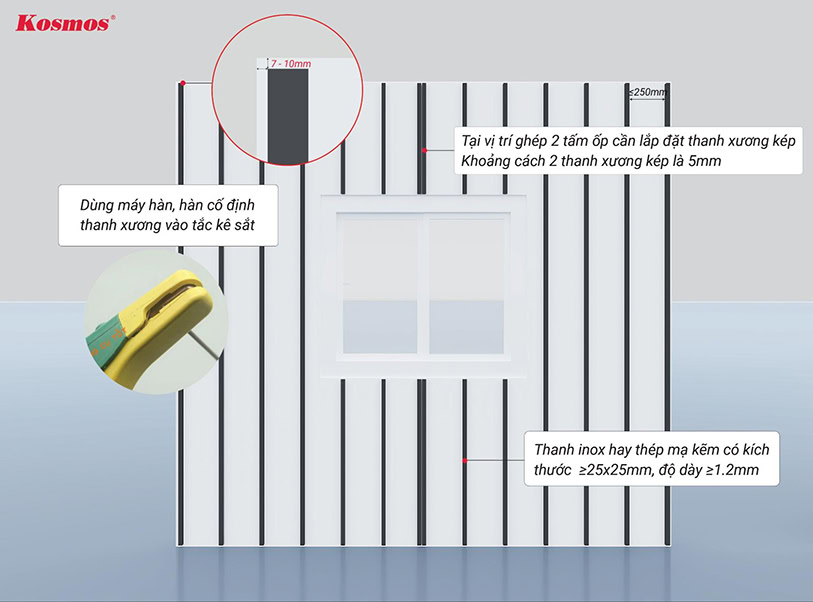

| 1.1. Ốp tường ngang Dùng máy hàn, hàn cố định thanh xương theo chiều dọc vào tắc kê sắt đang nằm sẵn trên tường, khoảng cách giữa các thanh xương ≤250mm (≤25cm) theo chiều dọc. | 1.2. Ốp tường dọc Dùng máy hàn cố định thanh xương theo chiều ngang vào tắc kê sắt đang nằm sẵn trên tường, khoảng cách giữa các thanh xương ≤250mm (≤25cm) theo chiều ngang. |
** Kosmos khuyến cáo:
- Vật liệu làm khung xương: Thanh inox hay thanh thép mạ kẽm có kích thước ≥ 25x25mm, độ dày ≥ 1.2mm.
- Khung xương cần chừa khoảng cách với tường 7 – 10mm để lắp đặt nẹp V gỗ nhựa, đồng thời đây cũng là khoảng cách an toàn để thanh xương và lam sóng gỗ nhựa giãn nở.
- Tại vị trí ghép 2 tấm ốp cần lắp đặt thanh xương kép. Khoảng cách giữa 2 thanh xương kép là 5mm.
Kosmos khuyến cáo: Tấm ốp lam sóng gỗ nhựa 1 lớp khá nặng 7kg/thanh – 9,7kg/thanh (khoảng 16,4kg/m²) nên khuyến cáo thi công lên tường gạch hoặc bê tông thông qua khung xương và không lắp đặt trực tiếp tấm ốp lên tường.
Bước 4: Lắp đặt lam sóng gỗ nhựa lên khung xương
6 bước lắp đặt lam sóng gỗ nhựa 1 lớp lắp ngang lên khung xương:

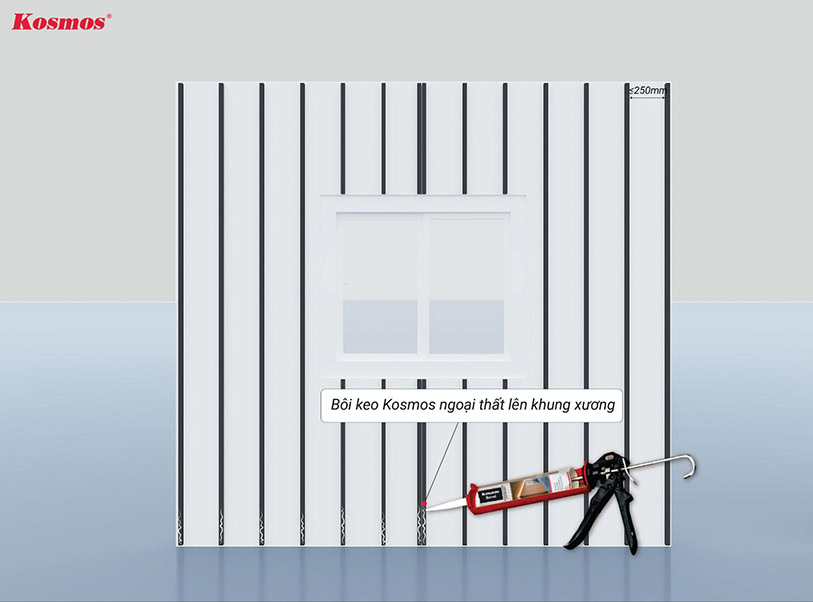

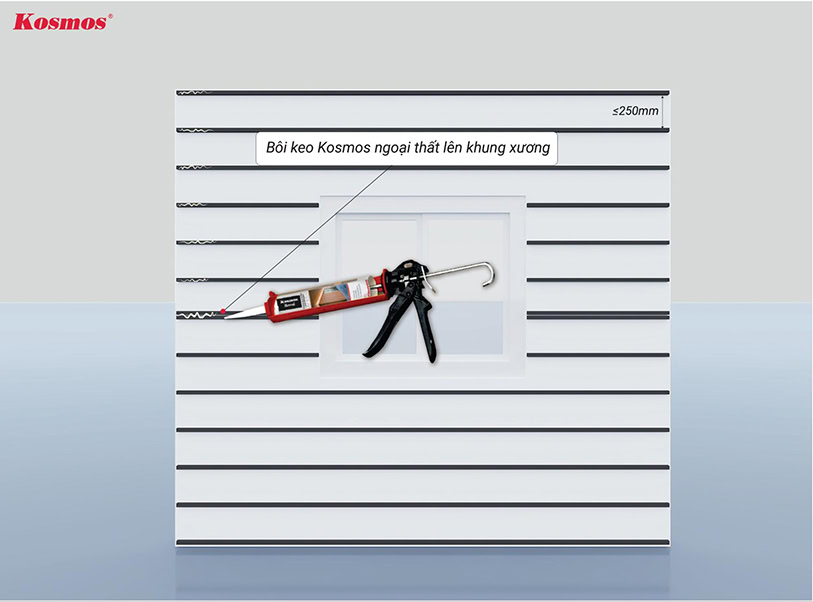

- Bôi keo Kosmos ngoại thất vào thanh xương trước khi lắp tấm ốp

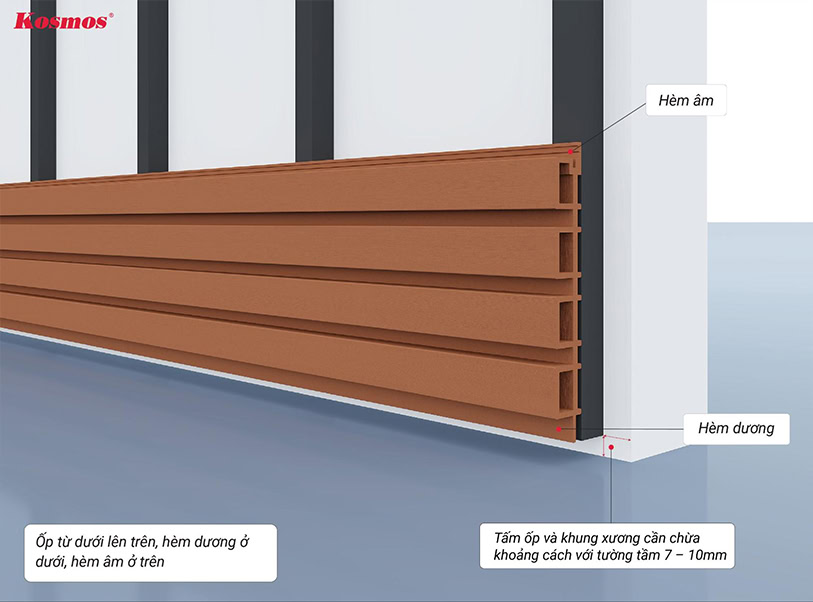

- Lắp đặt hèm dương tấm lam sóng gỗ nhựa đầu tiên hướng về phía mặt đất theo phương ngang, hèm âm hướng lên trên (lắp đặt tấm ốp từ dưới lên trên)

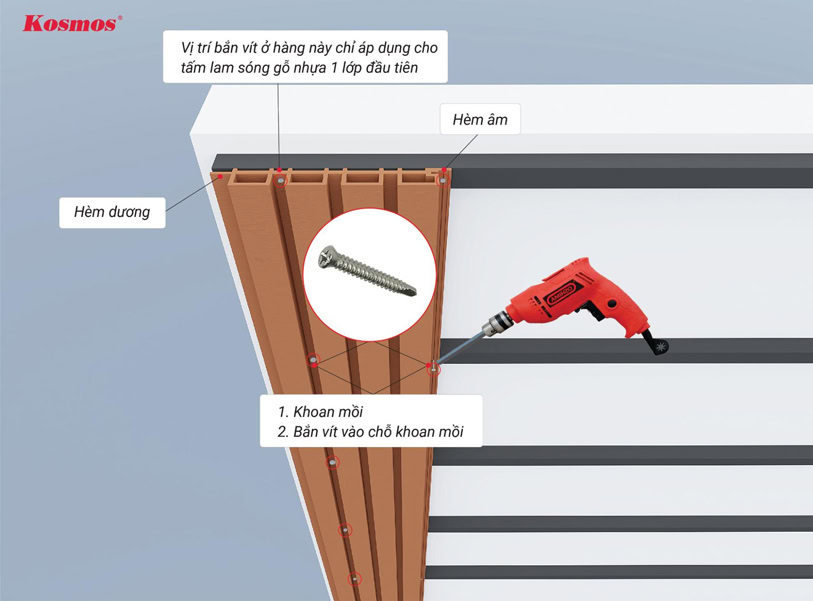

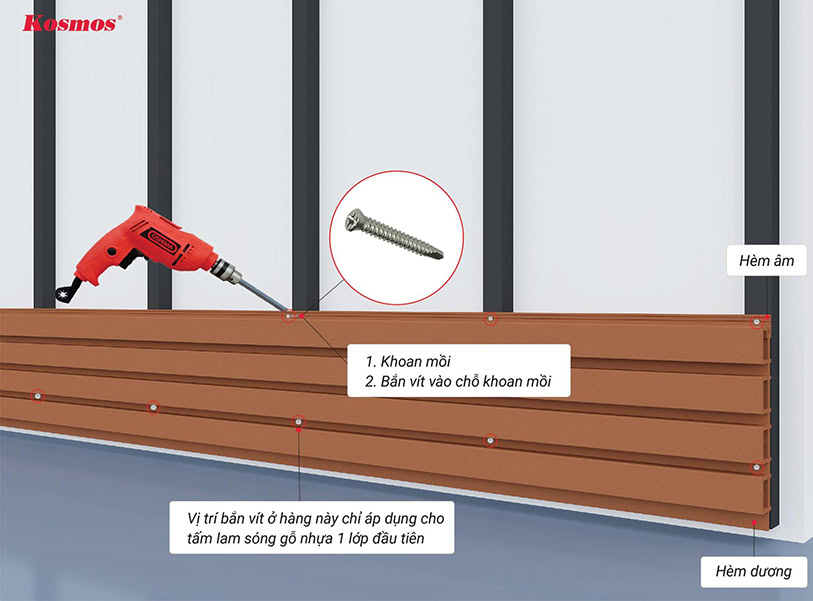

- Khoan mồi và bắn vít inox đuôi tè (đuôi cá) vào hèm âm để cố định tấm ốp trên khung xương và vào trong rãnh lam sóng như hình số 3 minh họa bên dưới (khoảng cách các lỗ vít bằng khoảng cách các thanh xương ≤250mm)

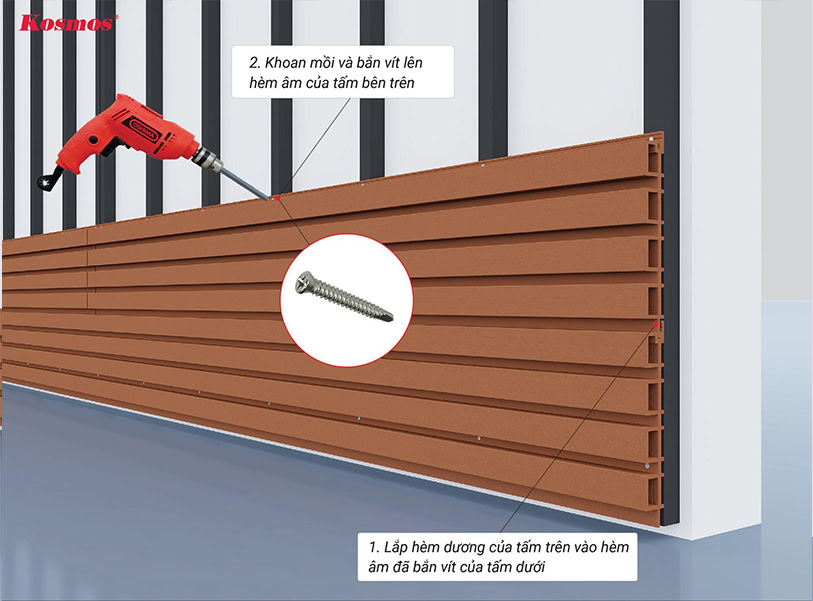

- Lắp hèm dương của tấm ốp thứ 2 vào hèm âm đã bắn vít của tấm đầu tiên và cố định tấm ốp thứ 2 lên thanh xương tại hèm âm

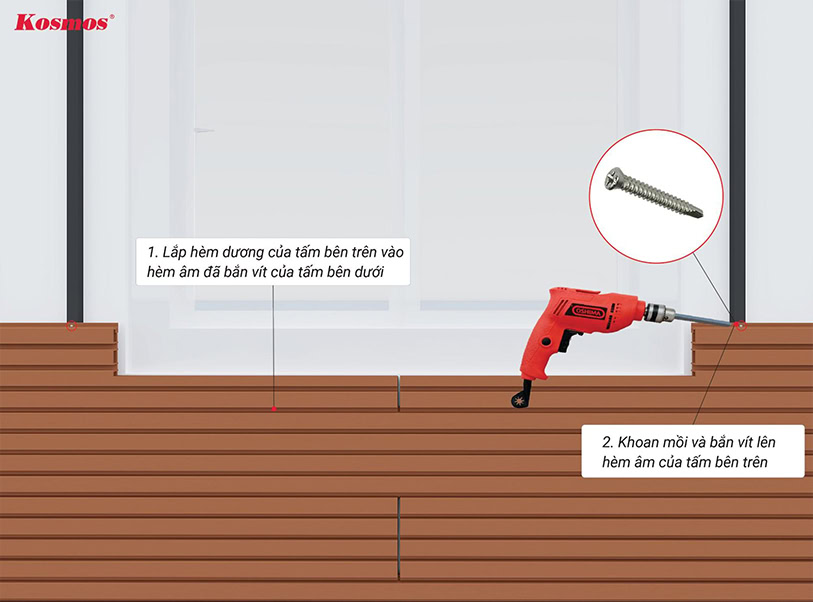

- Lặp lại tương tự các bước cho đến vị trí cửa sổ, cần đo đạc cắt tấm ốp cho đúng với kích thước của cửa sổ như hình số 5 minh họa bên dưới

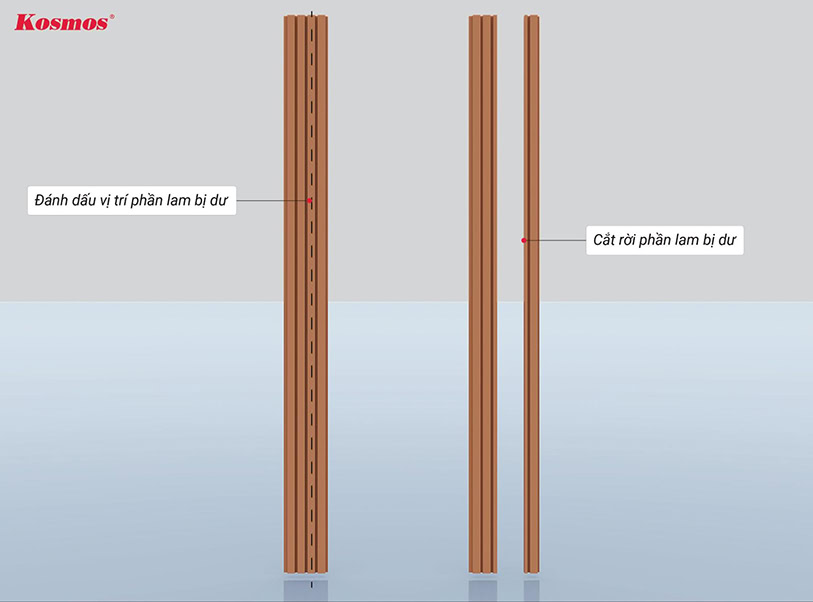

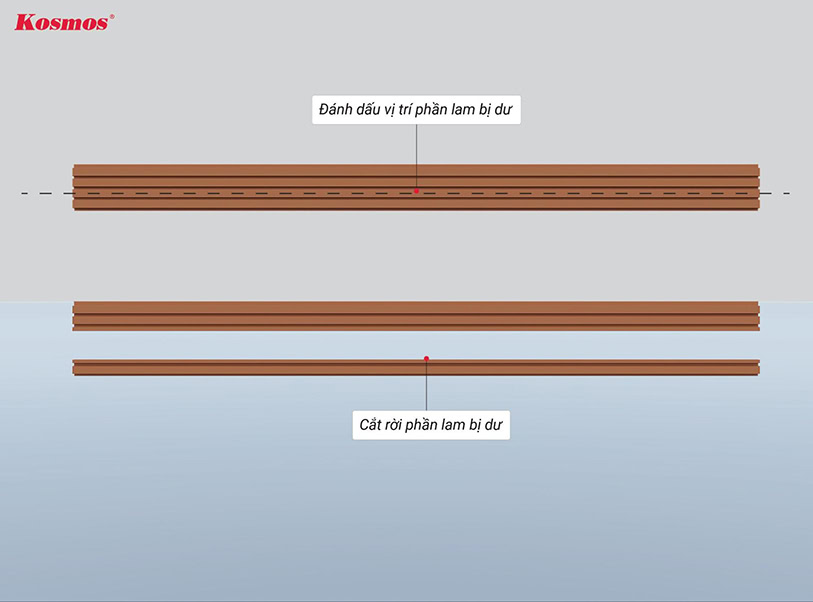

- Lặp lại tương tự các bước trên cho từng tấm ốp đến hết tường (Tại vị trí trên cùng cắt thanh lam theo chiều rộng phù hợp với diện tích cần lắp sau đó cố định lên vị trí cần lắp).
Kosmos khuyến cáo

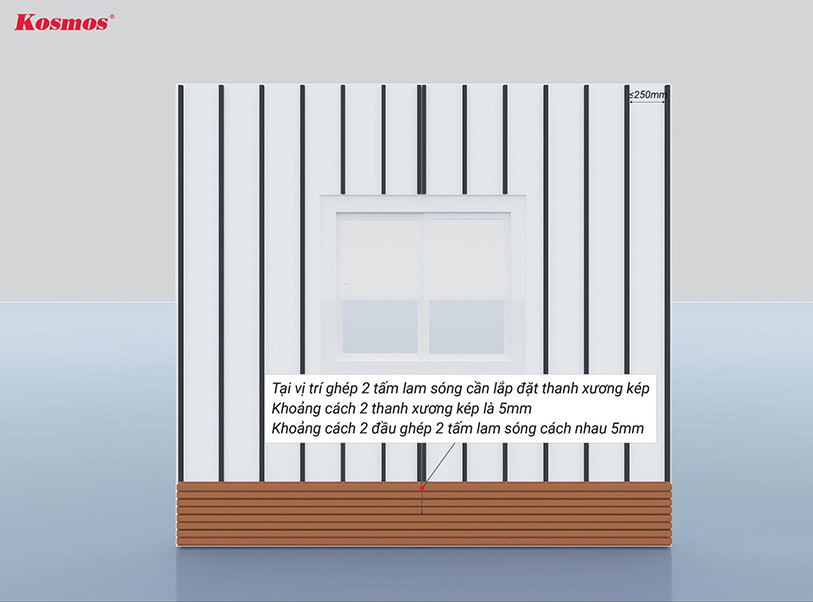

Tại vị trí nối tấm cần được đặt trên thanh xương kép, khoảng cách 2 thanh xương kép là 5mm và khoảng cách 2 đầu ghép thanh lam sóng là 5mm.
6 bước lắp đặt lam sóng gỗ nhựa 1 lớp lắp dọc lên khung xương:
- Bôi keo Kosmos ngoại thất vào thanh xương trước khi lắp tấm ốp
- Lắp đặt hèm dương tấm lam sóng gỗ nhựa đầu tiên hướng về phía vách tường, hèm âm hướng ra ngoài (lắp đặt từ trái qua phải hoặc phải qua trái tùy vào thợ thi công)

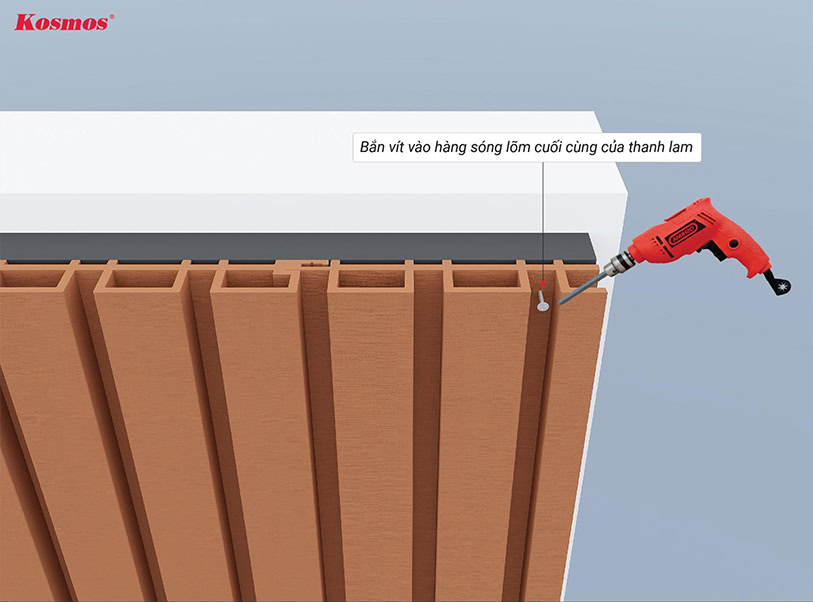

- Khoan mồi và bắn vít inox đuôi tè (đuôi cá) vào hèm âm để cố định tấm ốp trên khung xương và vào trong rãnh lam sóng như hình số 3 minh họa bên dưới

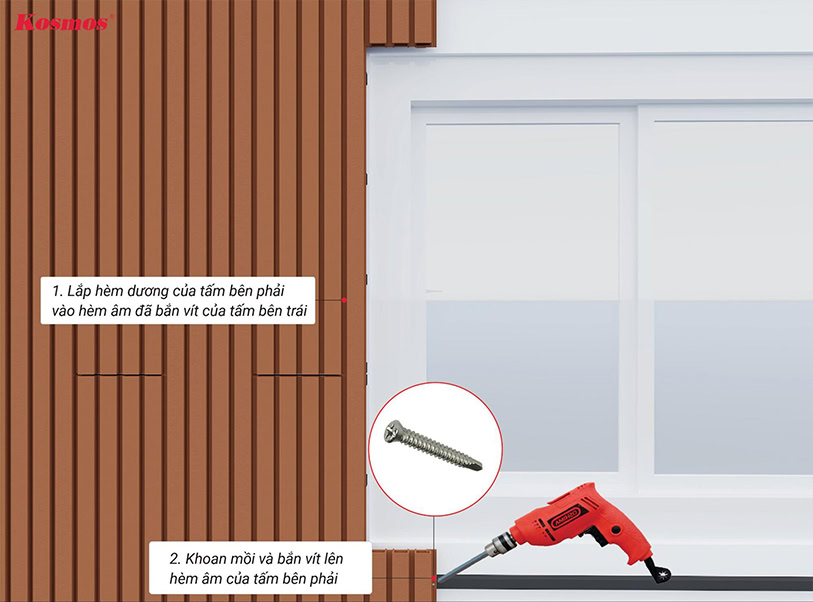

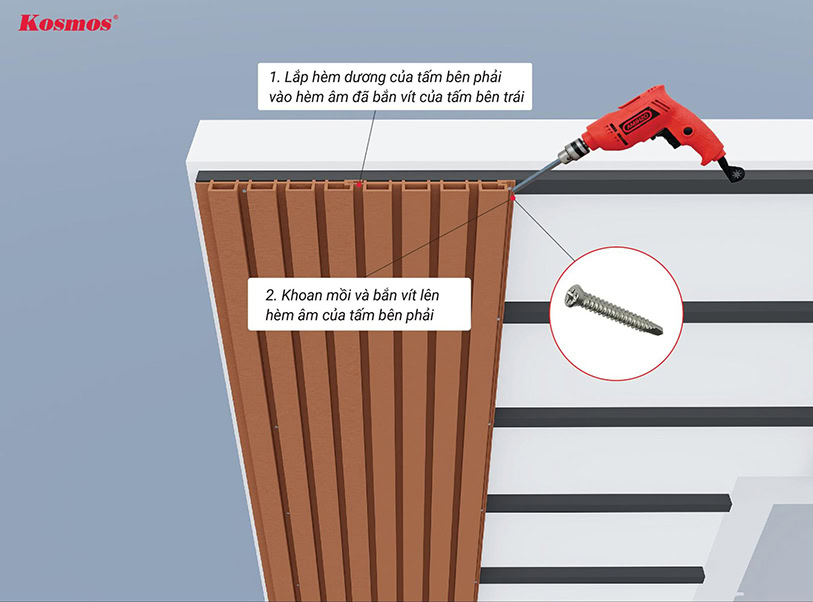

- Lắp hèm dương của tấm ốp thứ 2 vào hèm âm đã bắn vít của tấm đầu tiên và cố định tấm ốp thứ 2 lên thanh xương tại hèm âm

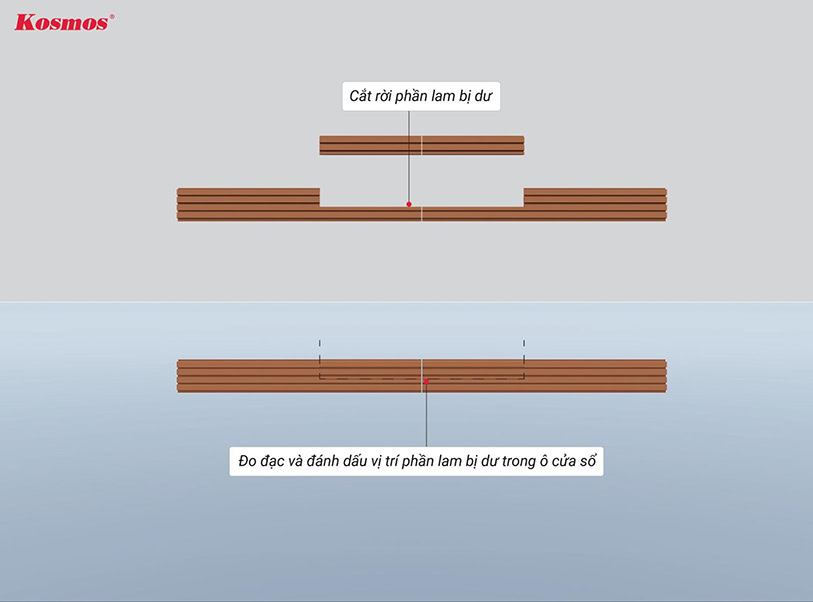

- Lặp lại tương tự các bước cho đến vị trí cửa sổ, cần đo đạc cắt tấm ốp cho đúng với kích thước của cửa sổ như hình số 5 minh họa bên dưới
- Lặp lại tương tự các bước trên cho từng tấm ốp đến hết tường (Tại vị trí trên cùng cắt thanh lam theo chiều rộng phù hợp với diện tích cần lắp sau đó cố định lên vị trí cần lắp.).
Kosmos khuyến cáo

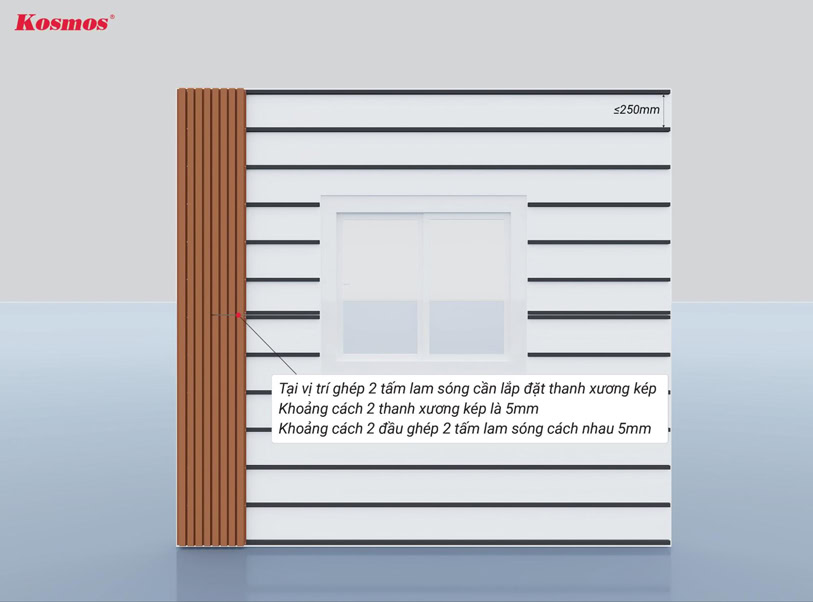

Tại vị trí nối tấm cần được đặt trên thanh xương kép, khoảng cách 2 thanh xương kép là 5mm và khoảng cách 2 đầu ghép thanh lam sóng là 5mm.
Bước 5: Che các cạnh lam sóng gỗ nhựa bằng nẹp V gỗ nhựa ở điểm kết thúc tấm ốp ở cửa sổ và điểm kết thúc tấm ốp ở tường là hoàn thiện

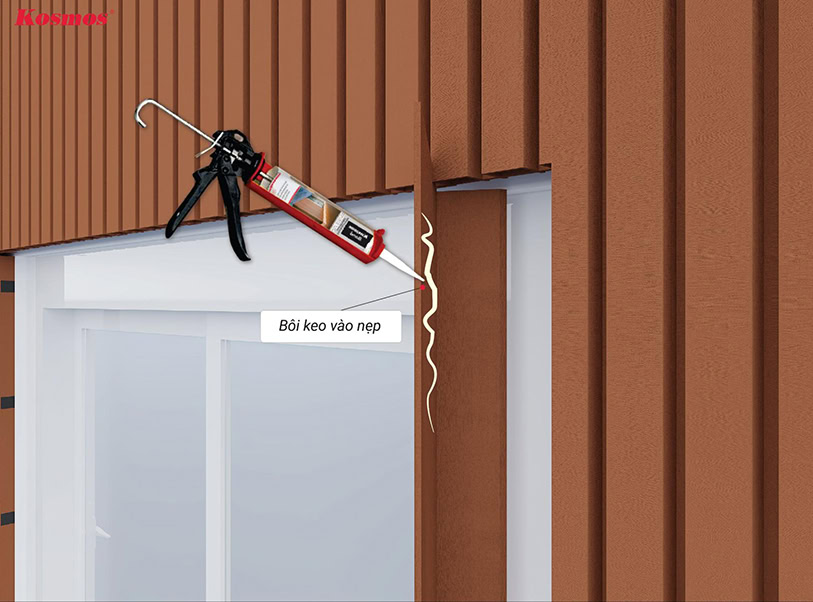

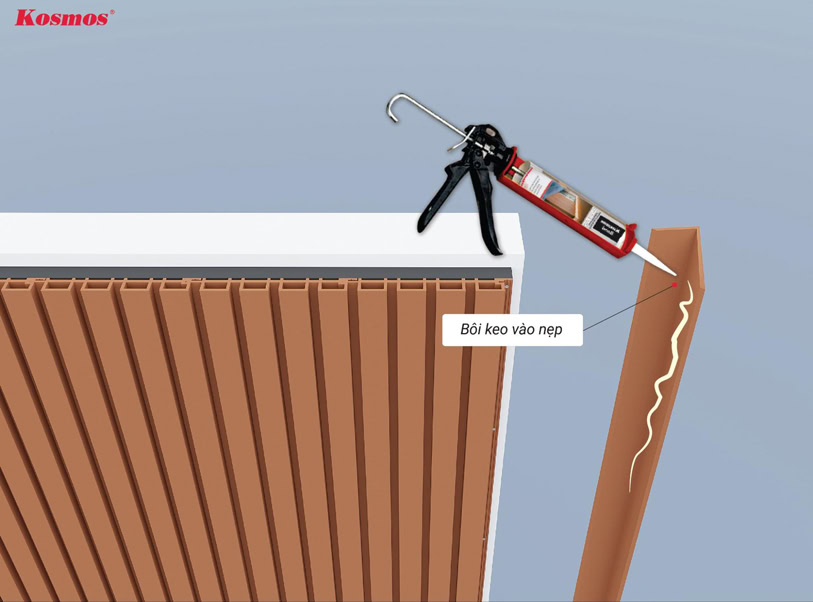

Che các cạnh tấm ốp kết thúc của sổ và tường đang bị hở bằng nẹp V gỗ nhựa (V60X60, V40X60, GV40X60). Quý khách nên lưu ý, tại vị trí góc vuông thì nẹp V cần được cắt theo góc 45°.
Có 2 cách để cố định nẹp V gỗ nhựa lên tấm ốp và thanh xương

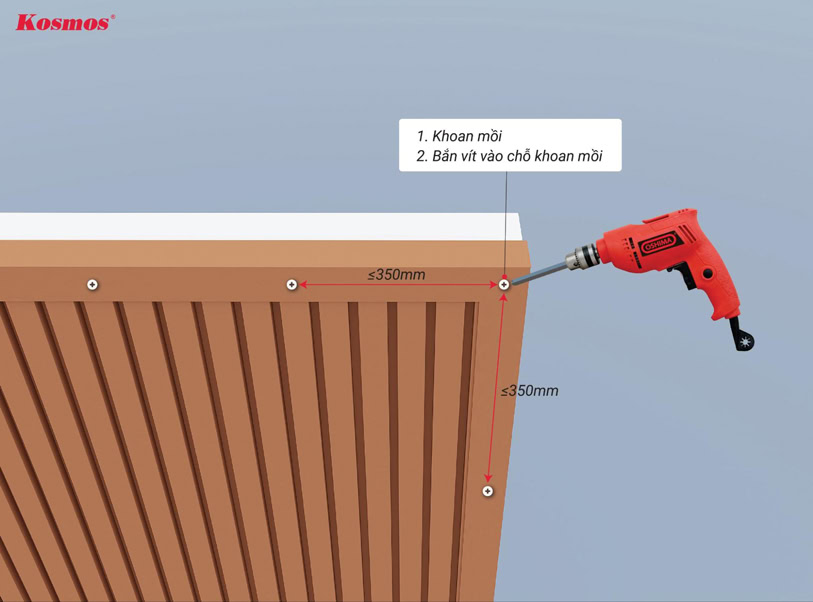

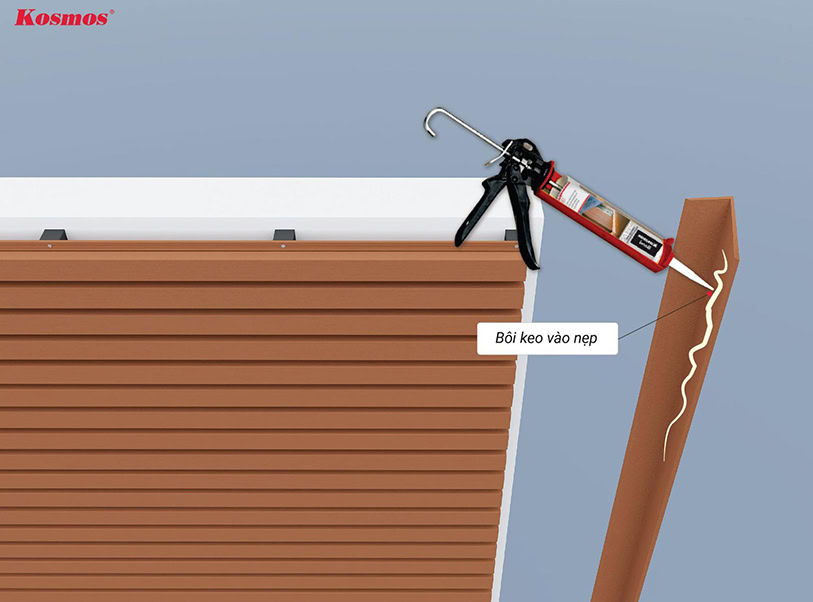

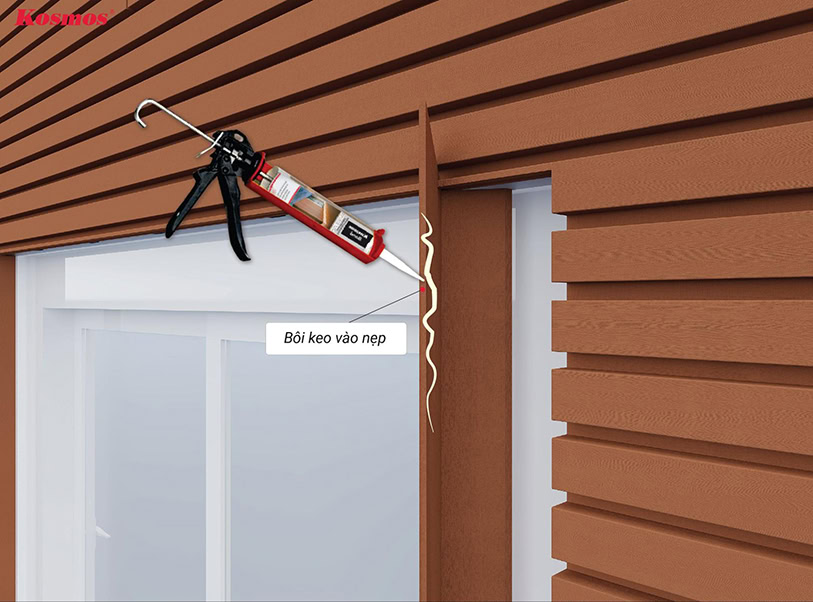

Cách 1: Dùng keo và vít inox đuôi tè (đuôi cá), các lỗ vít ≤ 350mm (≤ 35cm).

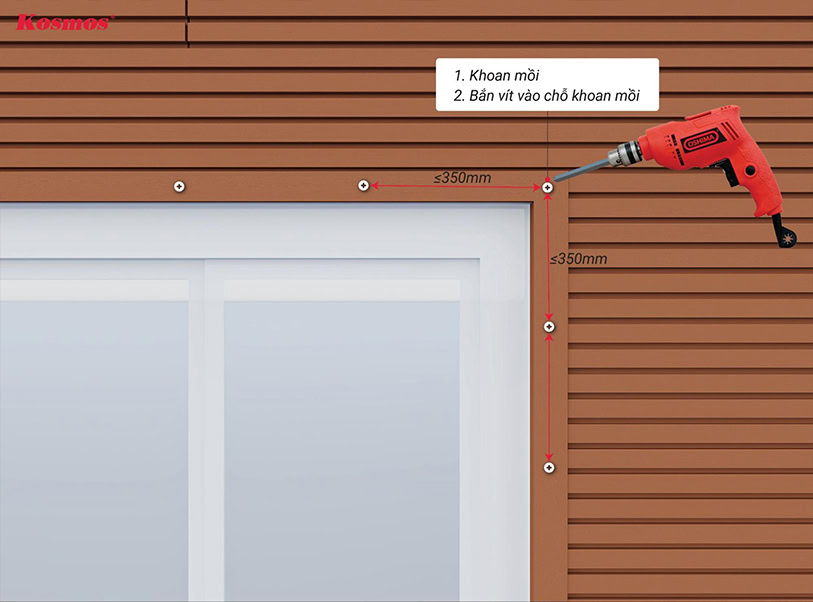

1.1.a. Dùng nẹp V kết thúc cửa sổ ốp ngang bằng keo và vít inox

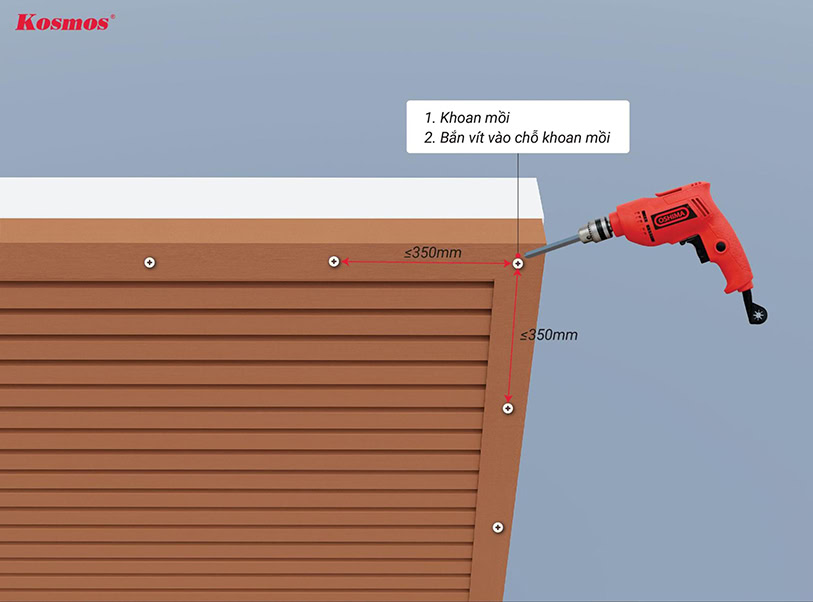

1.1.b. Dùng nẹp V kết thúc tường ốp ngang bằng keo và vít inox

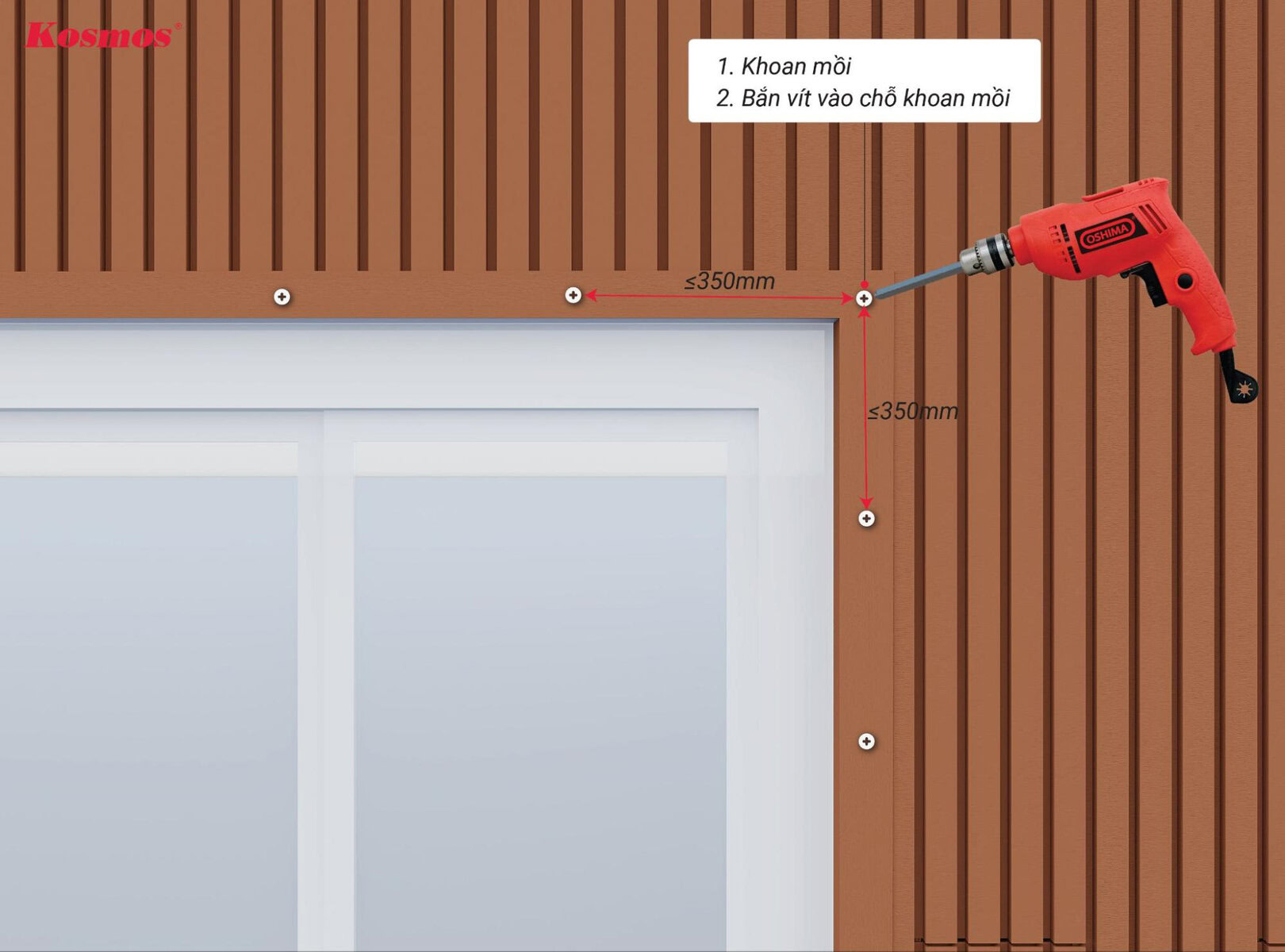

1.2.a. Dùng nẹp V kết thúc cửa sổ ốp dọc bằng keo và vít inox
1.2.b. Dùng nẹp V kết thúc tường ốp dọc bằng keo và vít inox
Cách 2: Dùng keo và súng bắn đinh kèm đinh chỉ đồng, các lỗ đinh ≤ 100mm (≤ 10cm).

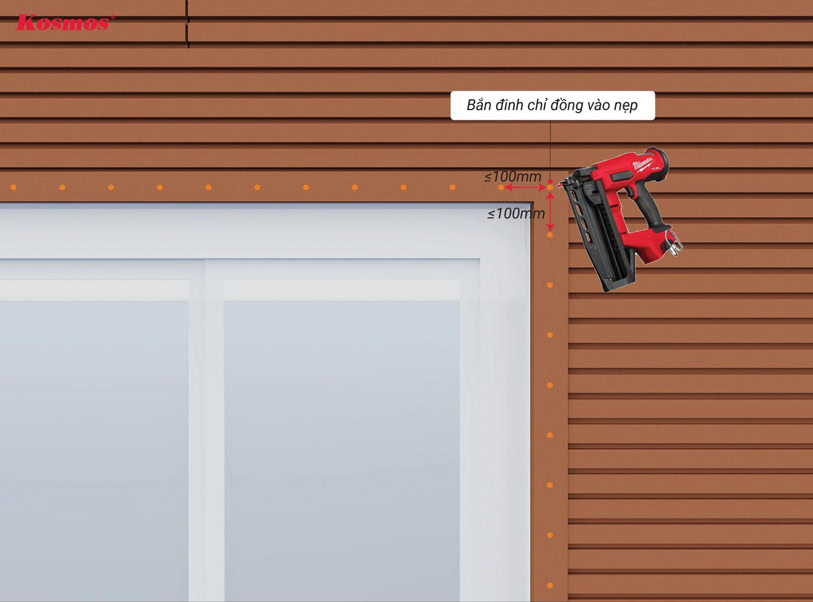

2.1.a. Dùng nẹp V kết thúc cửa sổ ốp ngang bằng keo và đinh chỉ đồng

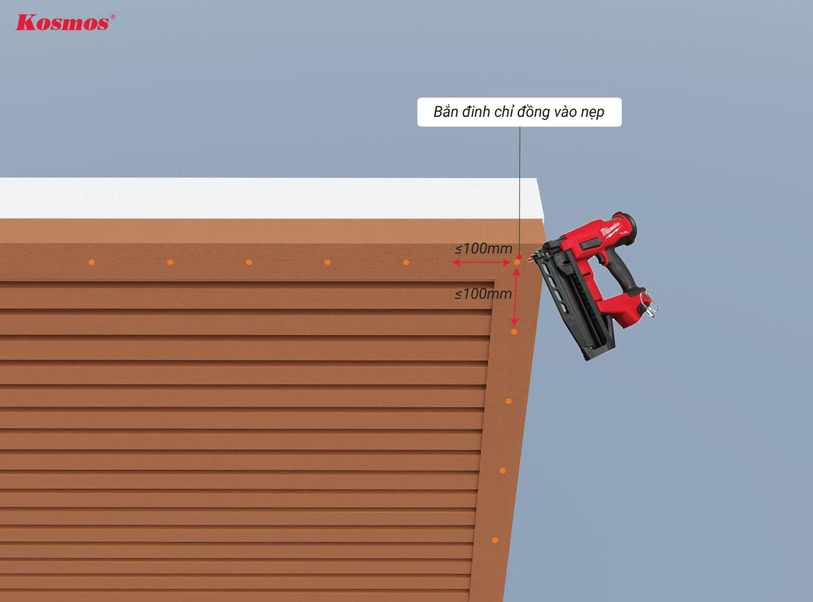

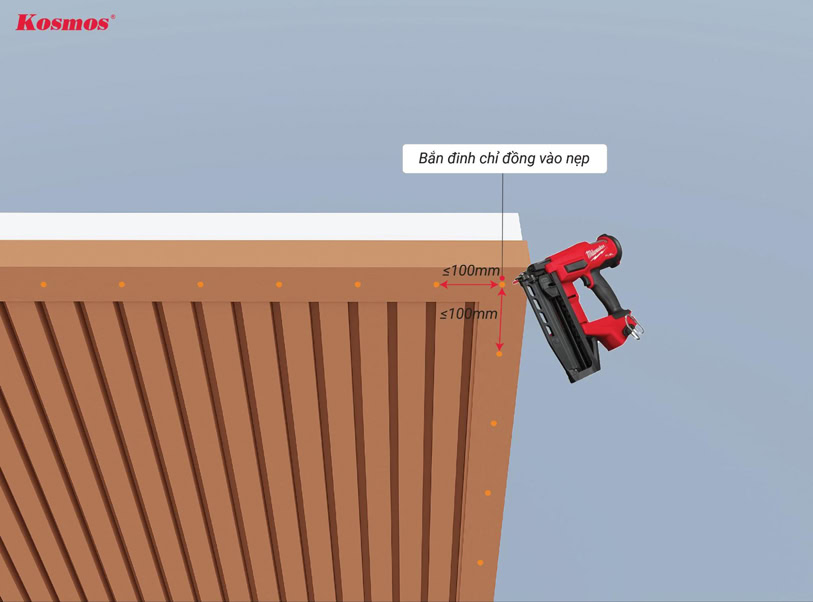

2.1.b. Dùng nẹp V kết thúc tường ốp ngang bằng keo và đinh chỉ đồng

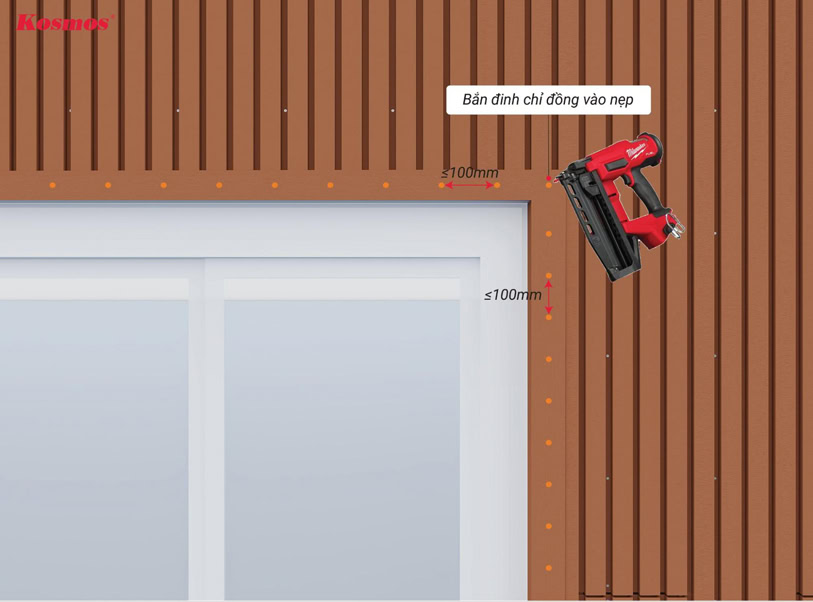

2.2.a. Dùng nẹp V kết thúc cửa sổ ốp dọc bằng keo và đinh chỉ đồng
2.2.b. Dùng nẹp V kết thúc tường ốp dọc bằng keo và đinh chỉ đồng
Kosmos khuyến cáo về kích thước tường thi công tấm lam sóng gỗ nhựa 1 lớp:

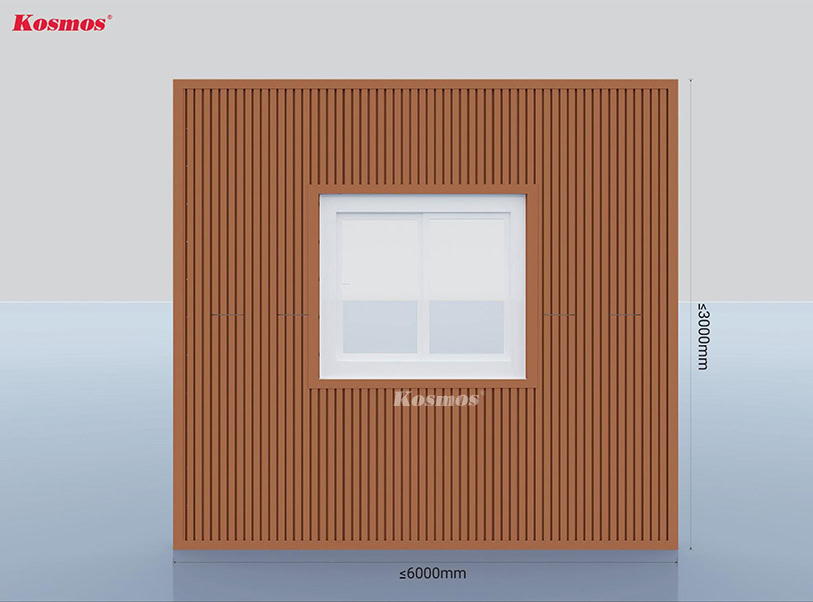

Kích thước tường khi thi công lam sóng gỗ nhựa 1 lớp yêu cầu chiều ngang ≤6m và chiều cao ≤3m. Nếu diện tích của Quý khách lớn hơn kích thước đã khuyến cáo thì Quý khách vui lòng chuyển qua sử dụng lam sóng gỗ nhựa 2 lớp phủ ASA (4S184X28, 5S169X14, 8S169X14). Lam sóng gỗ nhựa 2 lớp phủ ASA là vật liệu nhẹ giải pháp cho tường cao.
Lưu ý: Các bước hướng dẫn chỉ mang tính chất tham khảo. Để có phương án thi công phù hợp nhất, cần khảo sát công trình cụ thể và đưa ra giải pháp thi công tối ưu.
