Hướng dẫn thi công ốp cổng bằng lam sóng gỗ nhựa 1 lớp
Tấm ốp lam sóng gỗ nhựa 1 lớp khi thi công ốp cổng có 2 trường hợp thi công chính bao gồm:
- Ốp cổng dọc, lắp thanh xương ngang.
- Ốp cổng ngang, lắp thanh xương dọc.
Vì tấm lam sóng gỗ nhựa 1 lớp khá nặng (7kg/thanh – 9,7kg/thanh ±5%) nên cần được gia cố chắc chắn trên hệ khung xương với khoảng cách các thanh xương ≤25cm để đảm bảo an toàn cho người sử dụng.
Kosmos khuyến cáo tấm lam sóng gỗ nhựa 1 lớp chỉ thi công ốp tường, ốp vách, ốp cổng và không thi công ốp trần nhà. Ngoài ra diện tích công trình cần đảm bảo chiều ngang ≤6m và chiều cao ≤3m (nếu diện tích lớn hơn chuyển qua sử dụng tấm lam sóng gỗ nhựa 2 lớp phủ ASA – 4S184X28, 5S169X14, 8S169X14, 3ST195X30).

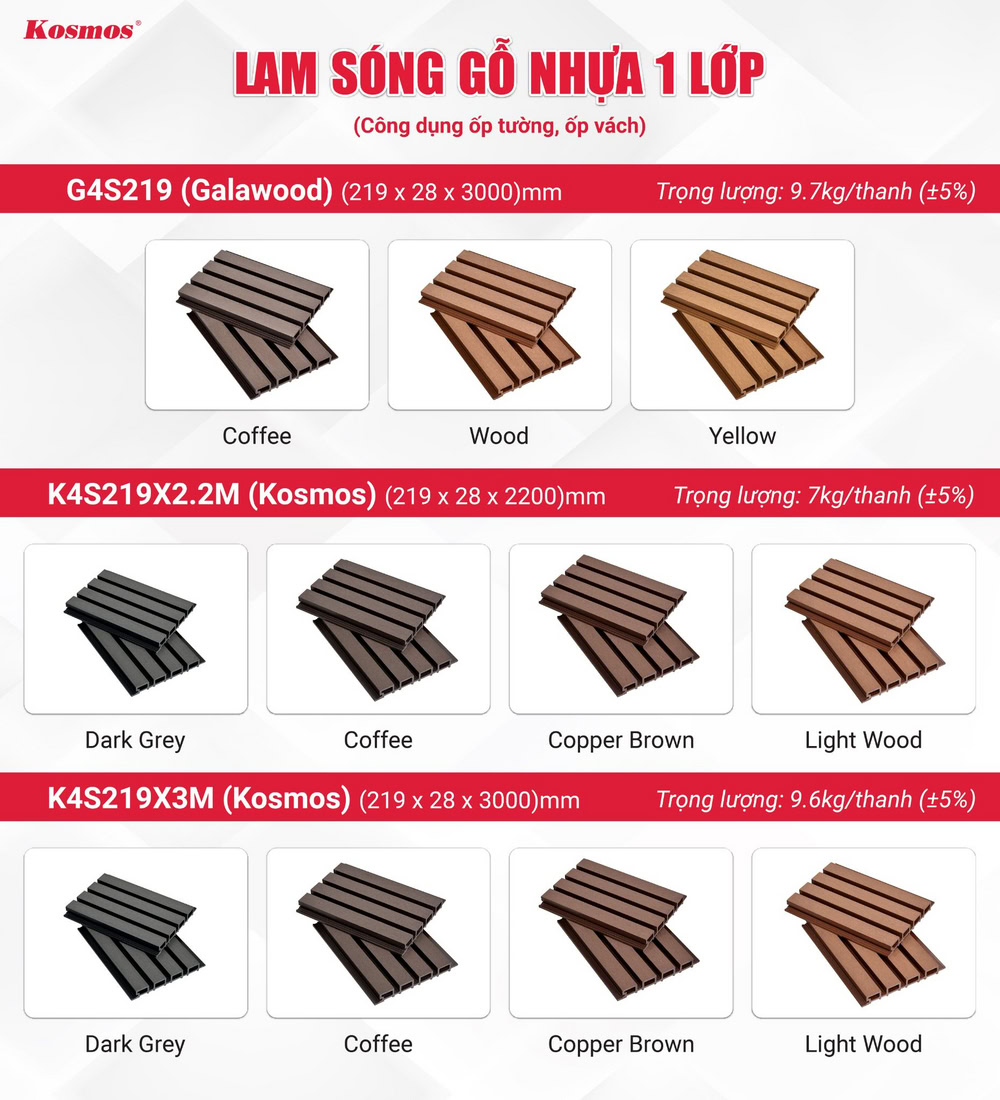

Sau đây là bảng trọng lượng các mã lam sóng gỗ nhựa 1 lớp tại Kosmos Việt Nam:
| Mã sản phẩm | Kích thước (mm) | Trọng lượng |
| K4S219X3M (Kosmos) | 219 x 28 x 3000mm | 9,6kg/thanh (±5%) |
| K4S219X2.2M (Kosmos) | 219 x 28 x 2200mm | 7 kg/thanh (±5%) |
| G4S219 (Galawood) | 219 x 28 x 3000mm | 9.7kg/thanh (±5%) |
Bước 1: Chuẩn bị vật tư và dụng cụ thi công ốp cổng cho lam sóng gỗ nhựa 1 lớp

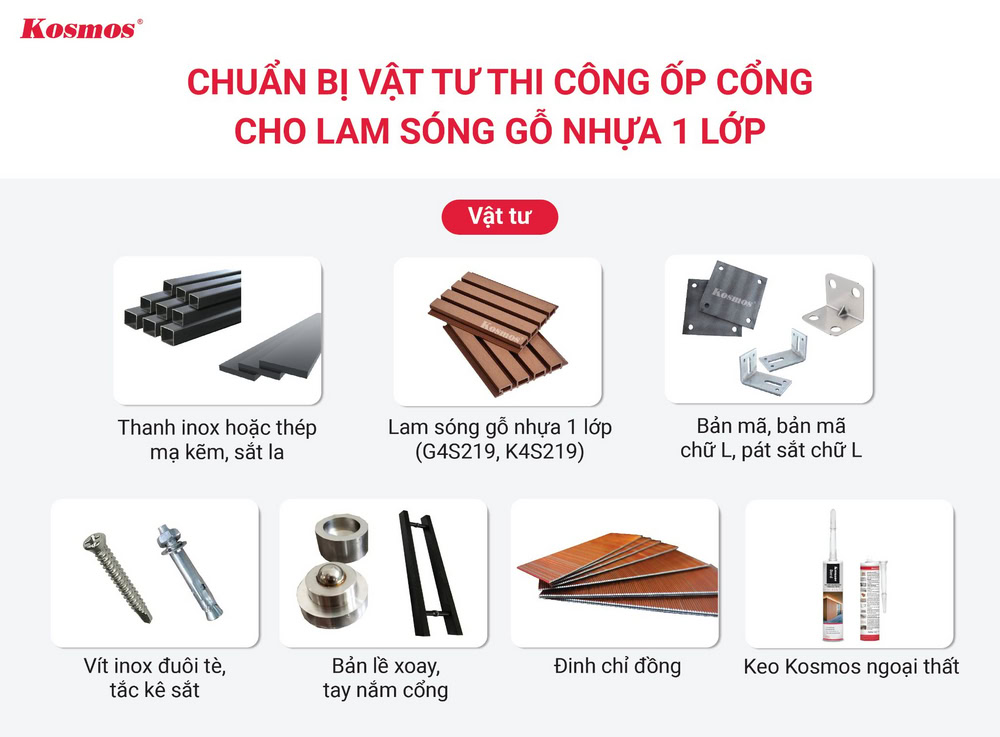

Vật tư
Dưới đây là 10 loại vật tư Quý khách cần chuẩn bị khi thi công ốp cổng lam sóng gỗ nhựa 1 lớp:
- Thanh xương (thanh inox hoặc thép mạ kẽm) kích thước ≥25x25mm và độ dày ≥1,2mm
- Thanh la sắt
- Lam sóng gỗ nhựa 1 lớp (G4S219, K4S219).
- Bản mã, pát sắt chữ L.
- Vít inox đuôi tè (đuôi cá).
- Tắc kê sắt.
- Bản lề xoay, tay nắm cổng.
- Đinh chỉ đồng.
- Keo Kosmos ngoại thất.
Dụng cụ

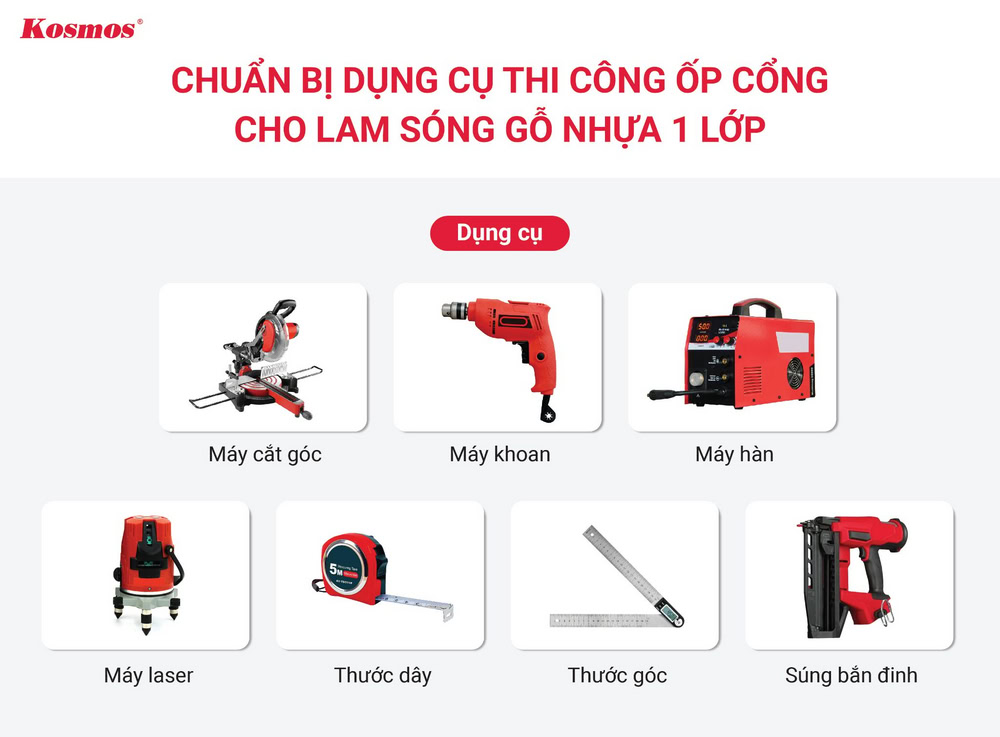

Sau đây là 7 loại dụng cụ cần thiết cho quá trình thi công ốp cổng lam sóng gỗ nhựa 1 lớp:
- Máy cắt góc, máy khoan, máy hàn.
- Máy laser, thước dây, thước góc, súng bắn đinh.

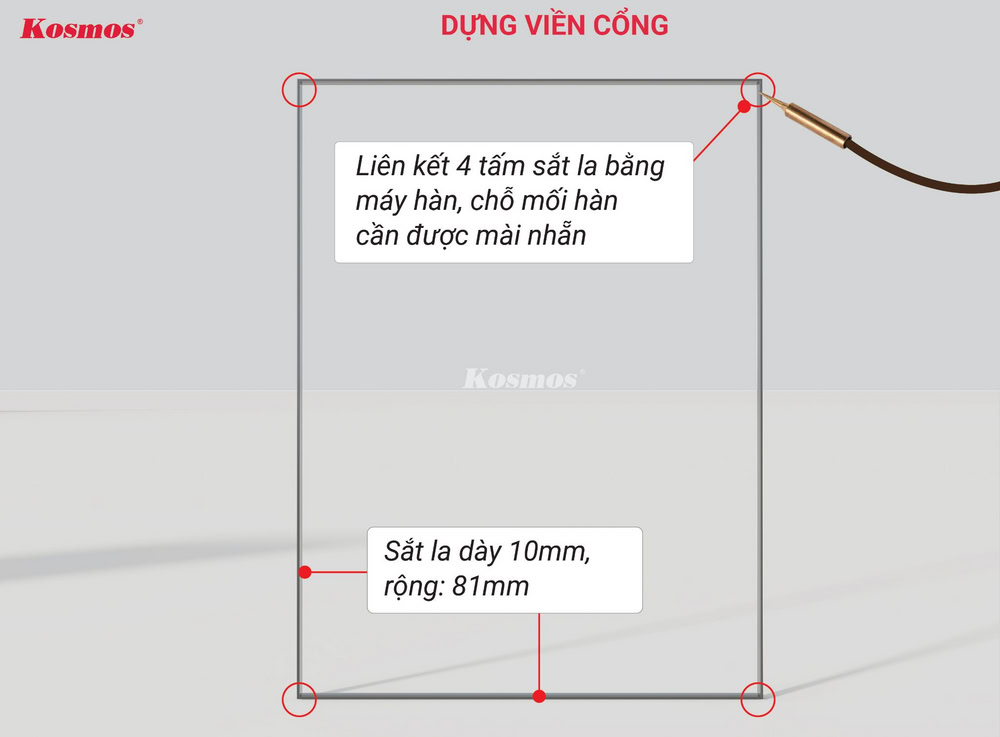

Bước 2: Lắp đặt viền cổng
Sử dụng la sắt dày 1cm và bề rộng là 8,1cm (đối với thanh xương 25 x 25mm dày 1,2mm). Dùng máy hàn liên kết các la sắt theo kích thước của viền cổng.
Bề rộng của la sắt = kích thước của thanh xương + 2 x 28(chiều dày của tấm lam sóng 4S219)
Bước 3: Lắp đặt khung xương cổng
Hàn các thanh xương inox hoặc thép mạ kẽm vào chính giữa của thanh la sắt, khoảng cách các thanh xương ≤25cm.

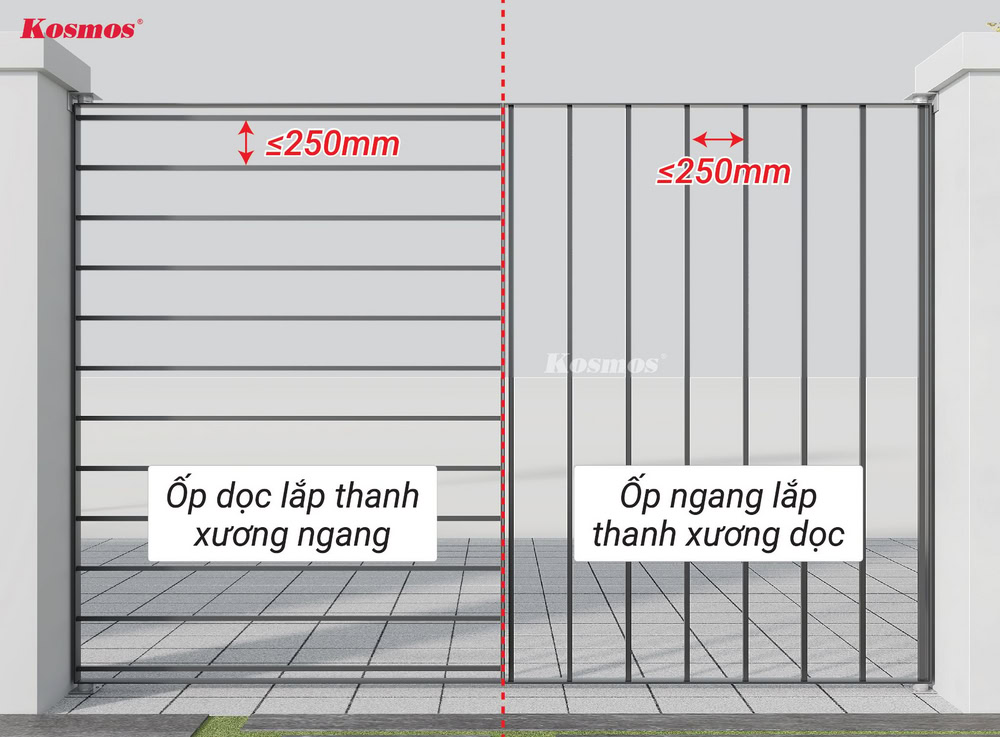

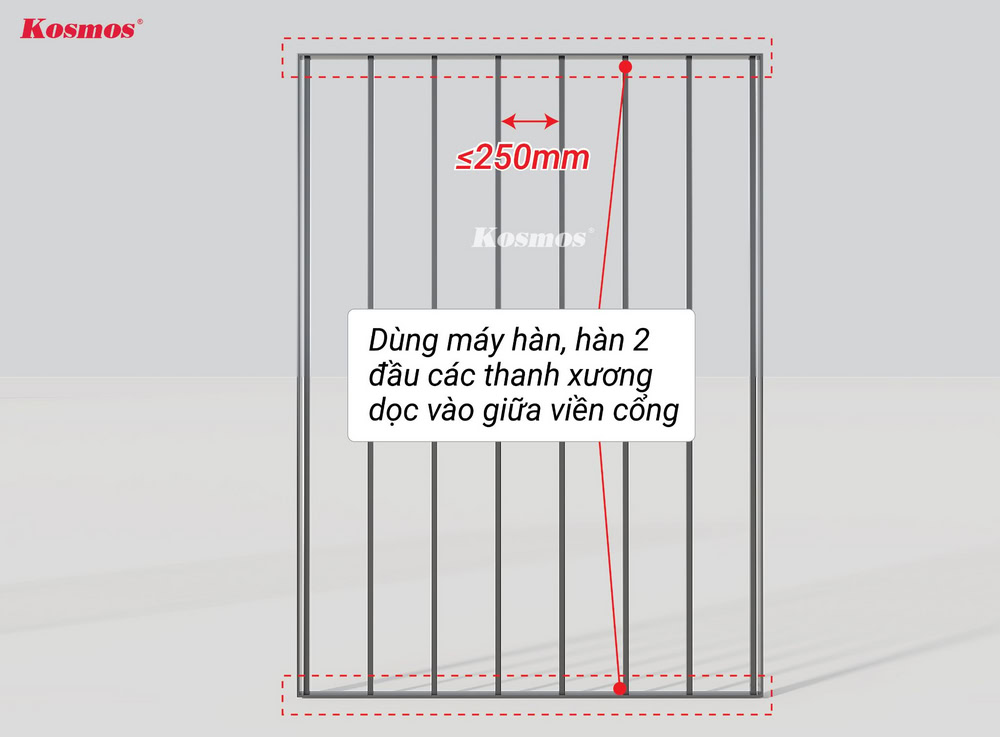

- Ốp ngang: Các thanh xương ≤25cm theo chiều dọc

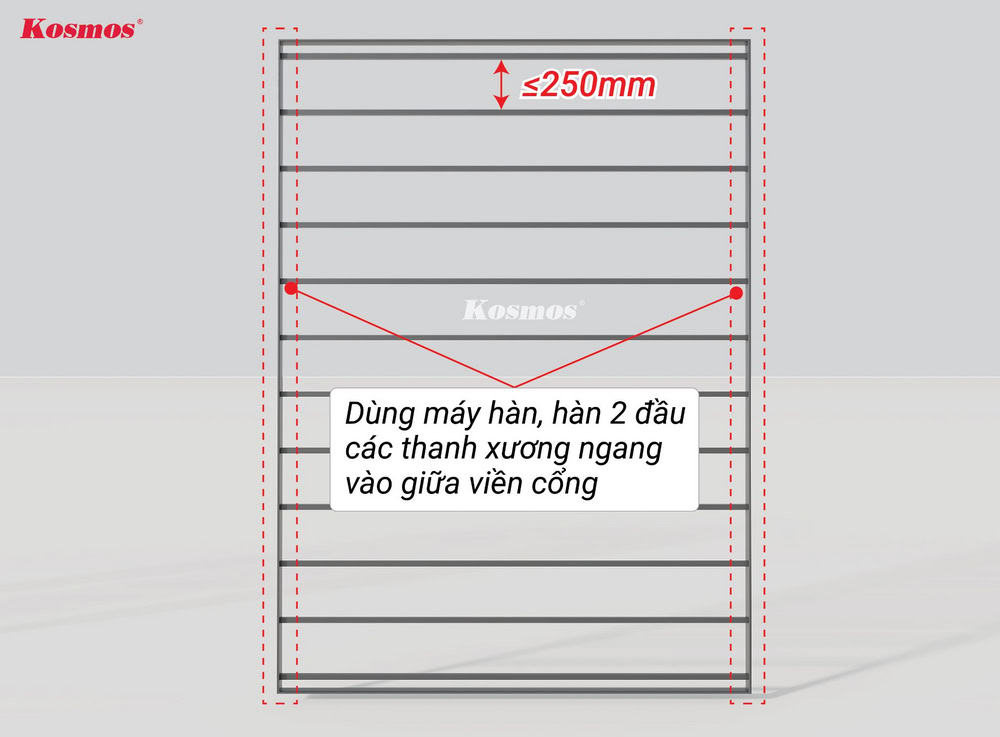

- Ốp dọc: Các thanh xương ≤25cm theo chiều ngang.
Kosmos khuyến cáo:
- Vật liệu làm thanh xương: Inox hoặc thép mạ kẽm có kích thước ≥ 25 x 25mm và độ dày ≥ 1.2mm.
- Tất cả chỗ mối hàn cần được mài nhẵn và sơn chống rỉ sét.
Bước 4: Dựng khung xương vào cổng

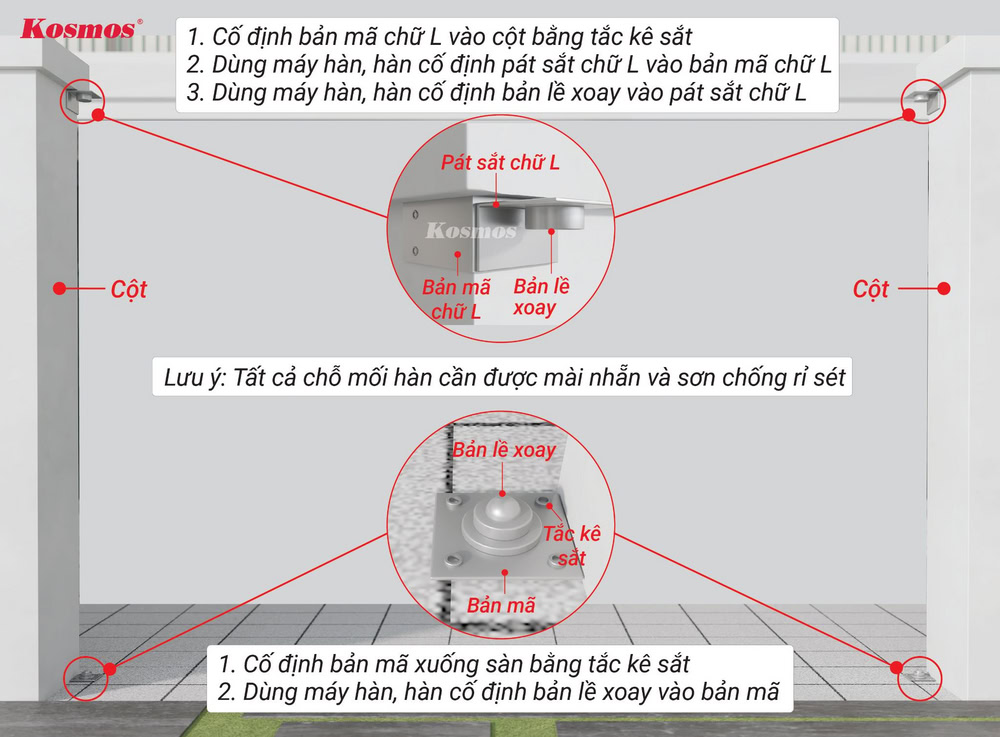

Trước khi dựng khung xương vào cổng cần lắp bản lề xoay vào phần dưới và phần trên của trụ cổng.
Phần dưới trụ cổng
Cố định bản mã xuống sàn bằng tắc kê sắt và hàn cố định bản lề xoay vào bản mã.
Phần trên trụ cổng
- Cố định bản mã chữ L trên trụ cổng bằng tắc kê sắt.
- Tiếp tục hàn cố định pát chữ L vào bản mã.
- Cuối cùng hàn bản lề xoay vào bản mã.

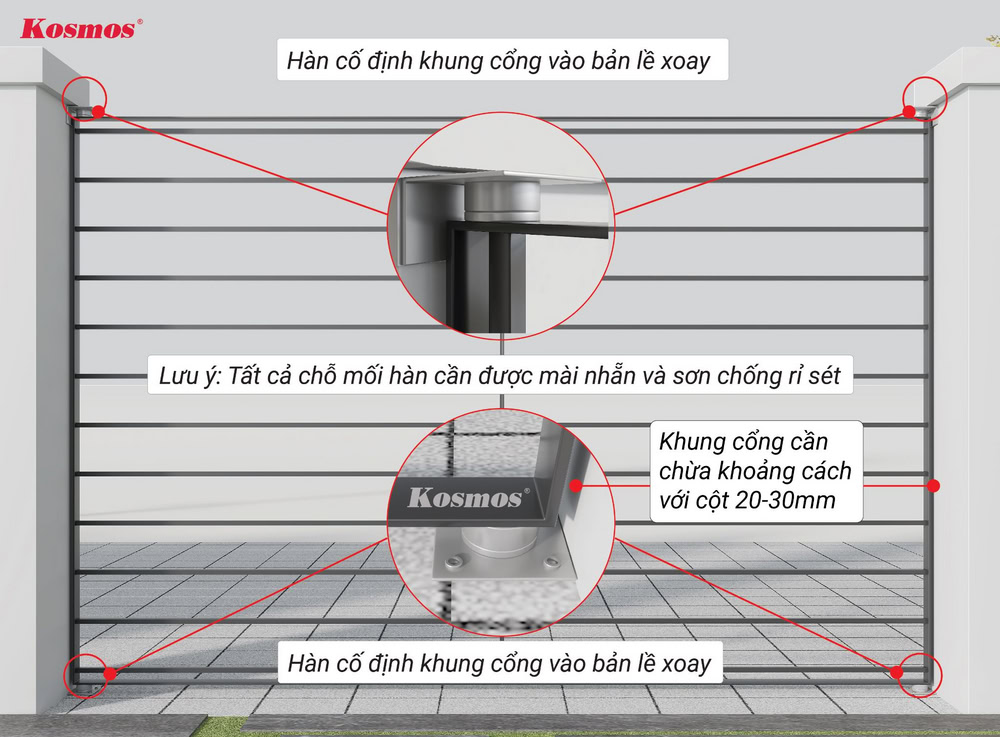

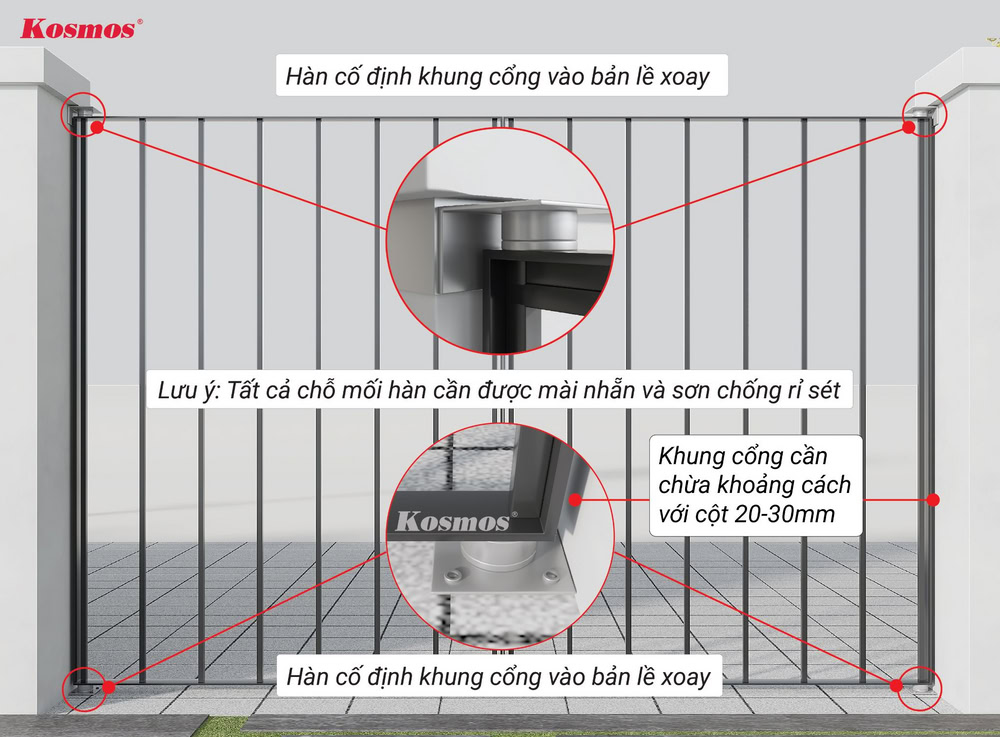

Sau khi dựng xong 2 bản lề xoay trên và dưới. Tiếp tục, hàn khung xương vào vị trí của 2 bản lề xoay như hình bên dưới. Khung cổng cần chừa khoảng cách với cột từ 2 – 3cm.
Bước 5: Lắp đặt lam sóng gỗ nhựa 1 lớp lên khung xương cổng (Mặt trước cổng)
10 bước lắp đặt lam sóng gỗ nhựa 1 lớp ốp cổng lên khung xương:

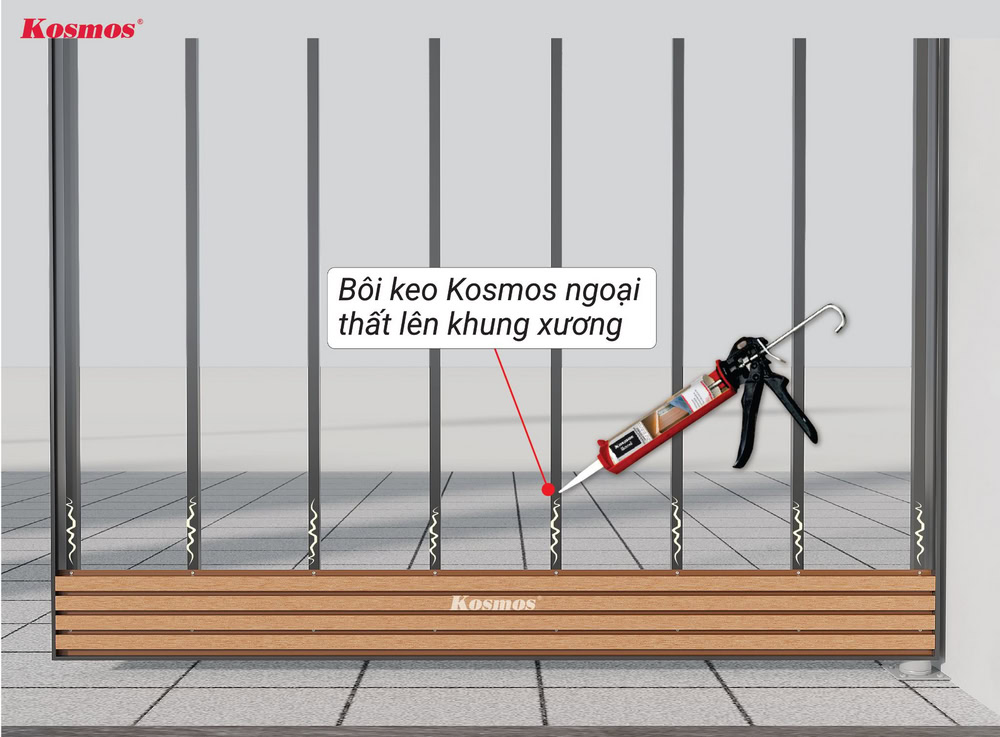

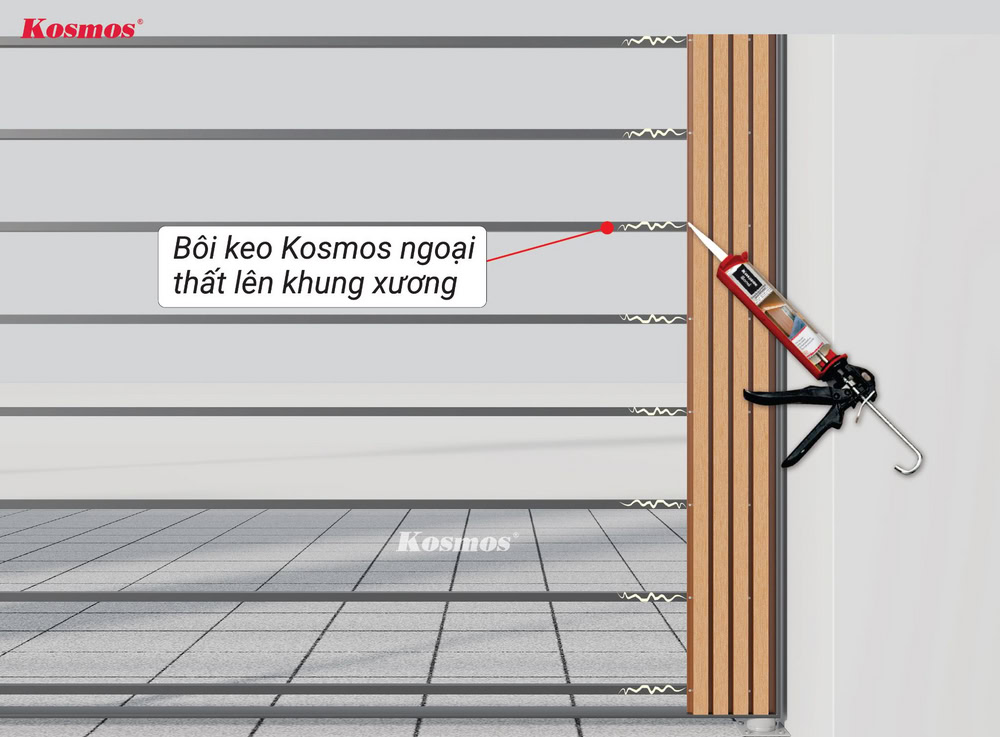

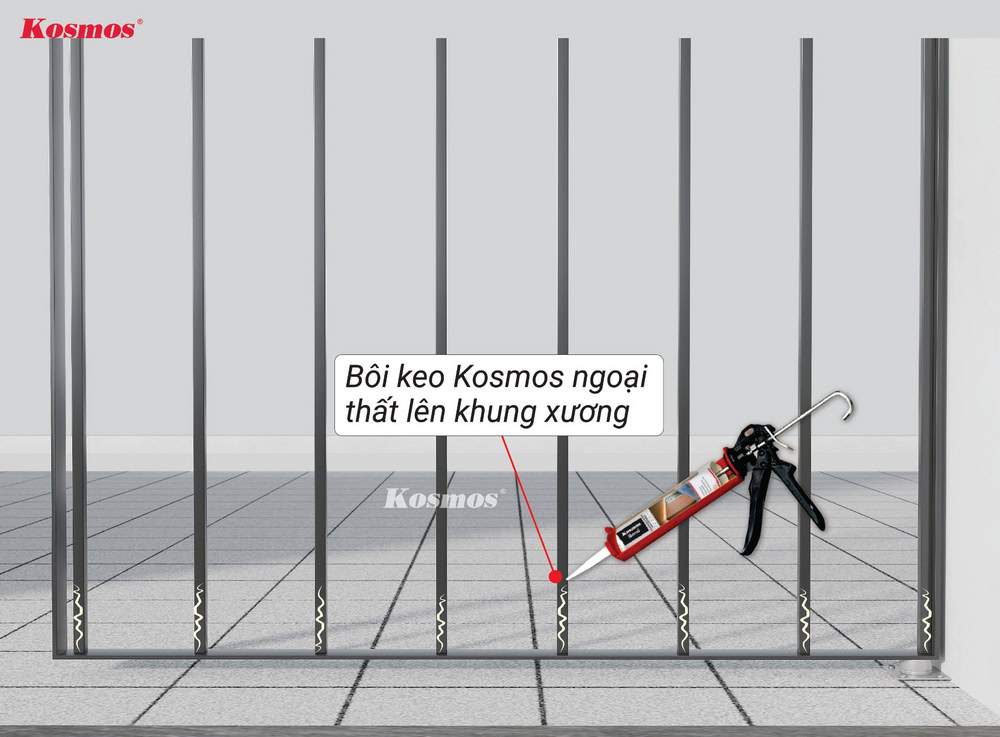

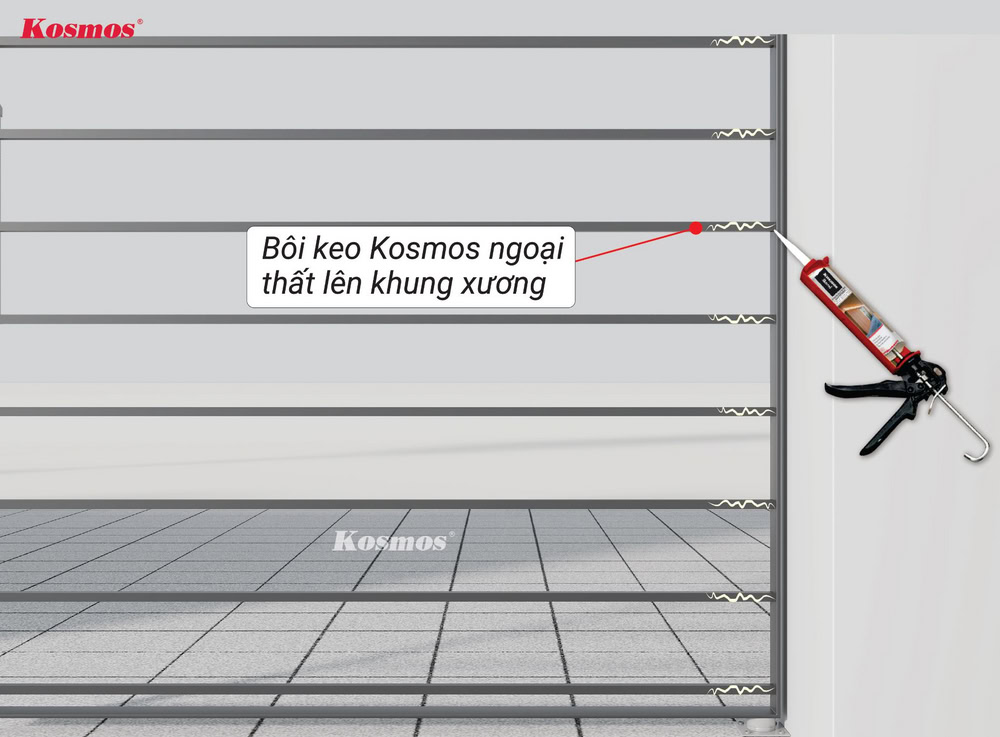

- Bôi keo Kosmos ngoại thất vào thanh xương.
- Lắp đặt tấm ốp đầu tiên:

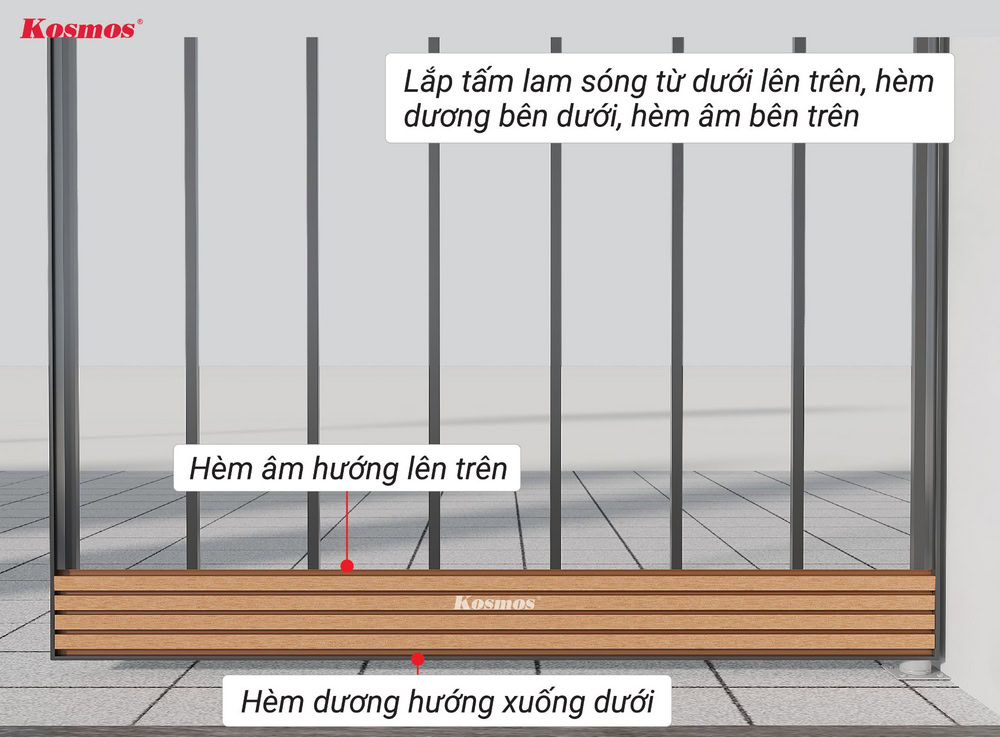

- Ốp ngang: Lắp đặt hèm dương lam sóng gỗ nhựa 1 lớp hướng về phía mặt đất theo phương ngang, hèm âm hướng lên trên (lắp đặt tấm ốp từ dưới lên trên).

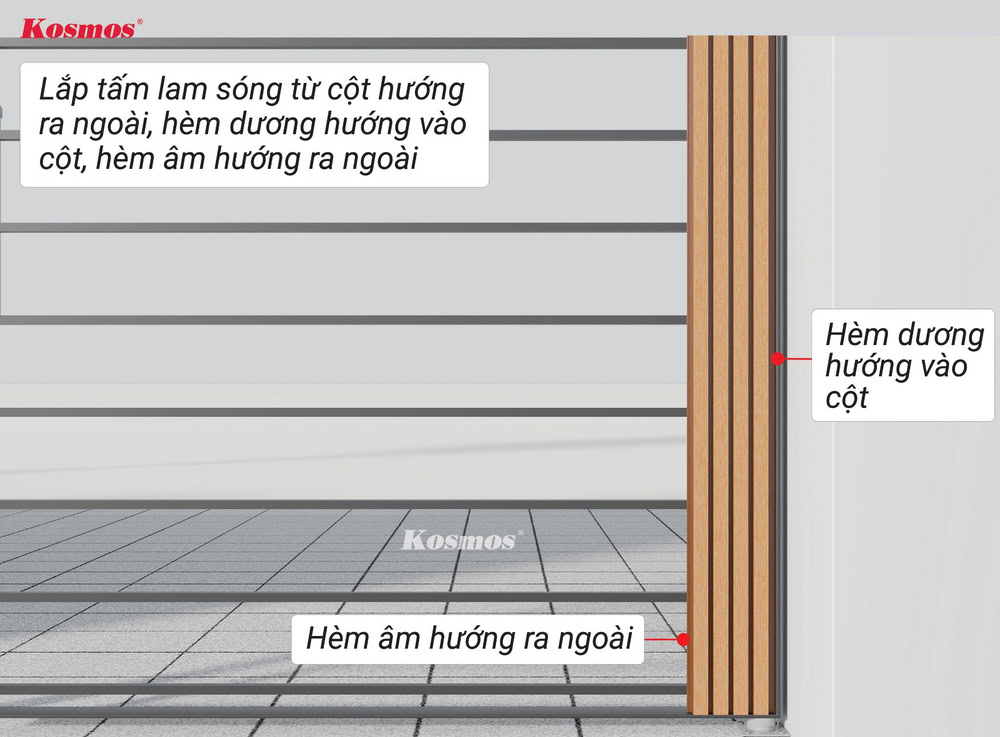

- Ốp dọc: Lắp đặt hèm dương tấm ốp lam sóng gỗ nhựa sát mặt tường theo phương dọc, hèm âm hướng ra ngoài (lắp đặt từ phải sang trái hay từ trái sang phải tùy thuộc vào đơn vị thi công).

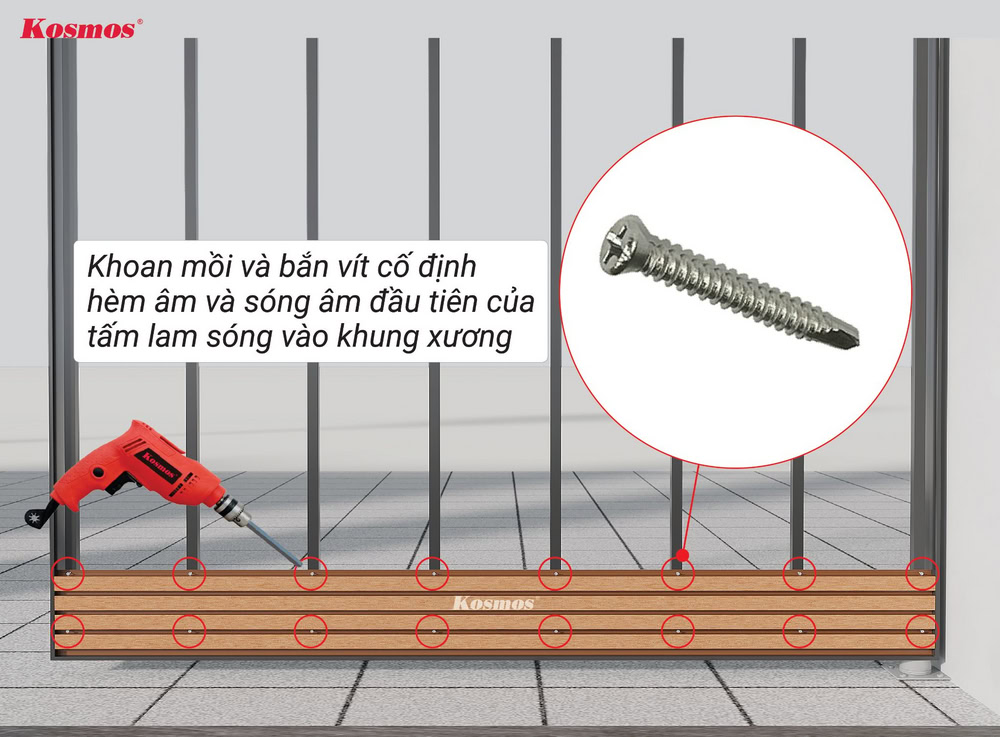

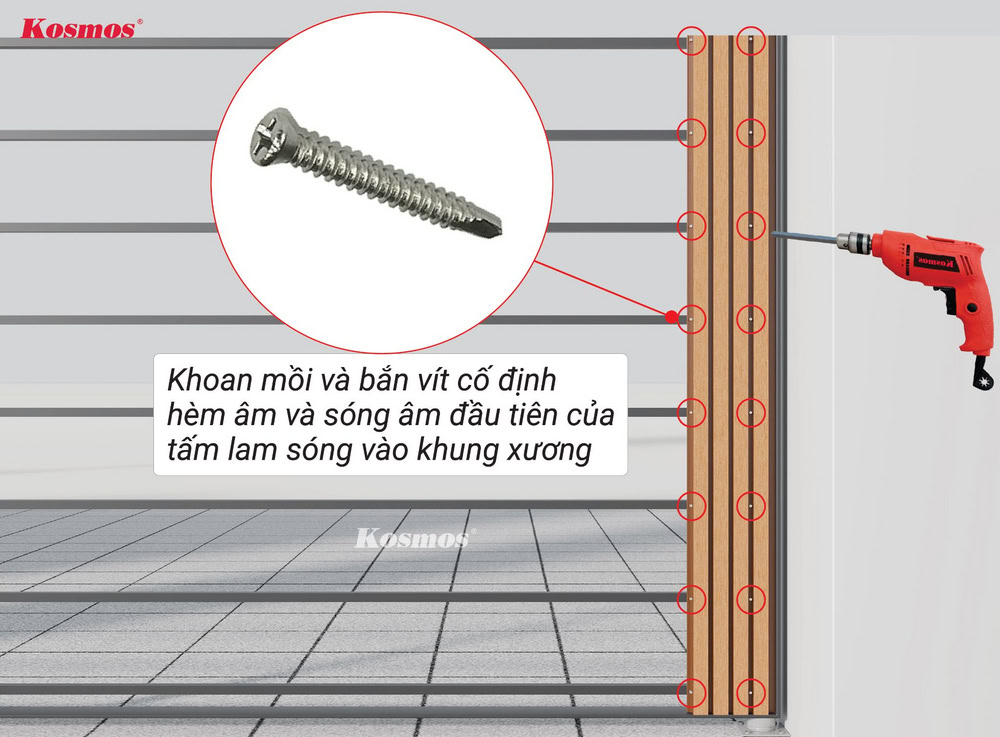

- Khoan mồi và bắt vít inox đuôi tè vào hèm âm để cố định tấm ốp lên thanh xương và vào trong rãnh lam sóng như hình minh họa bên dưới (Khoảng cách các lỗ vít bằng khoảng cách các thanh xương ≤25cm).
Lưu ý: Chỉ có tấm lam sóng đầu tiên mới bắn thêm vít inox vào trong rãnh lam sóng. Các tấm tiếp theo chỉ bắn vít vào hèm âm tấm lam sóng.
- Tiếp tục bôi keo Kosmos ngoại thất lên khung xương để lắp đặt tấm ốp thứ 2.

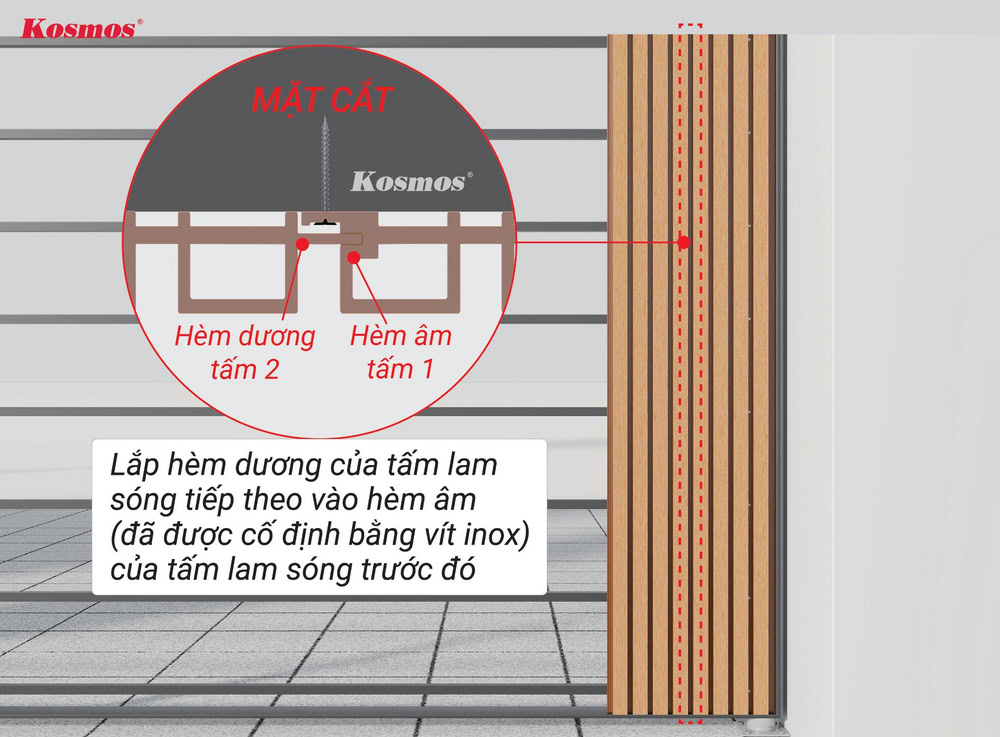

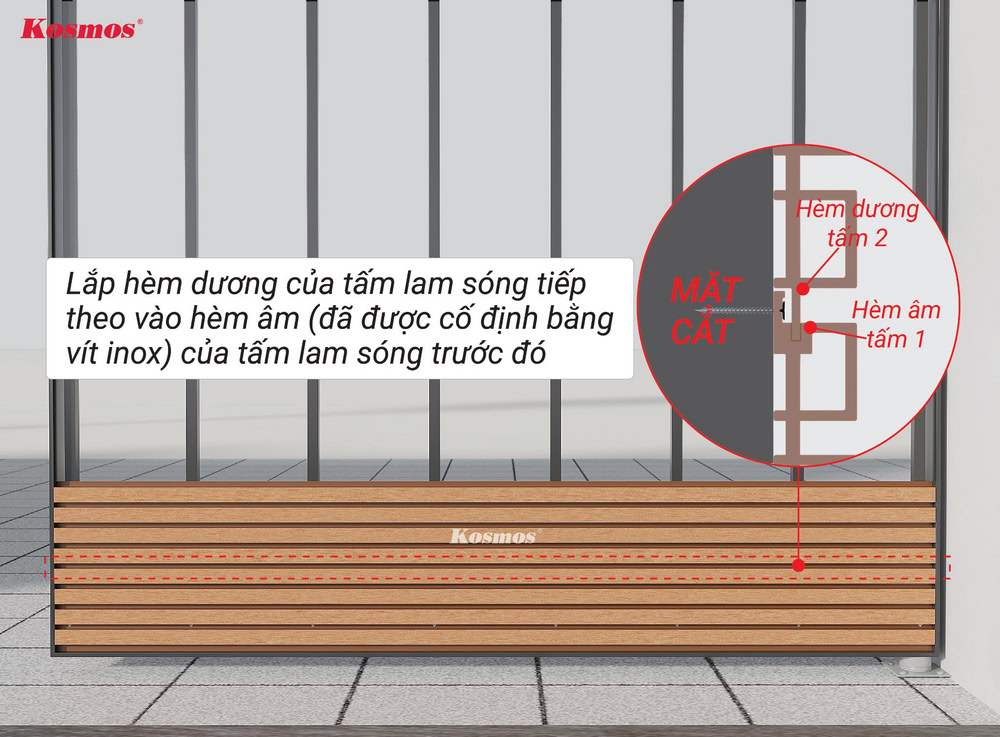

- Lắp hèm dương của tấm ốp thứ 2 vào hèm âm đã bắn vít của tấm đầu tiên.

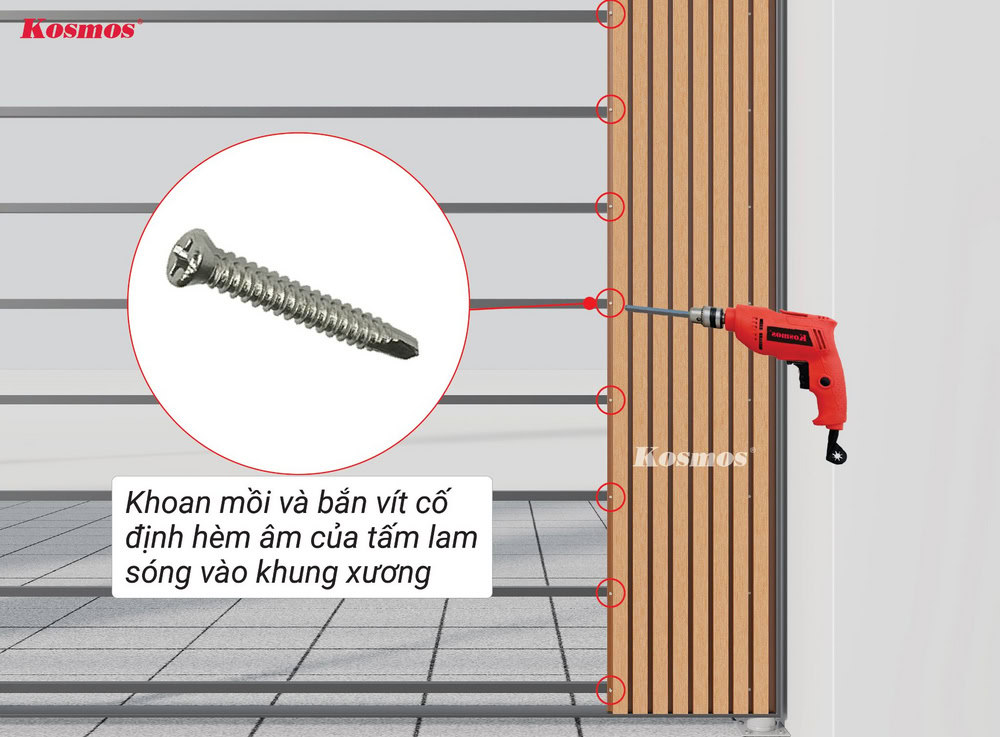

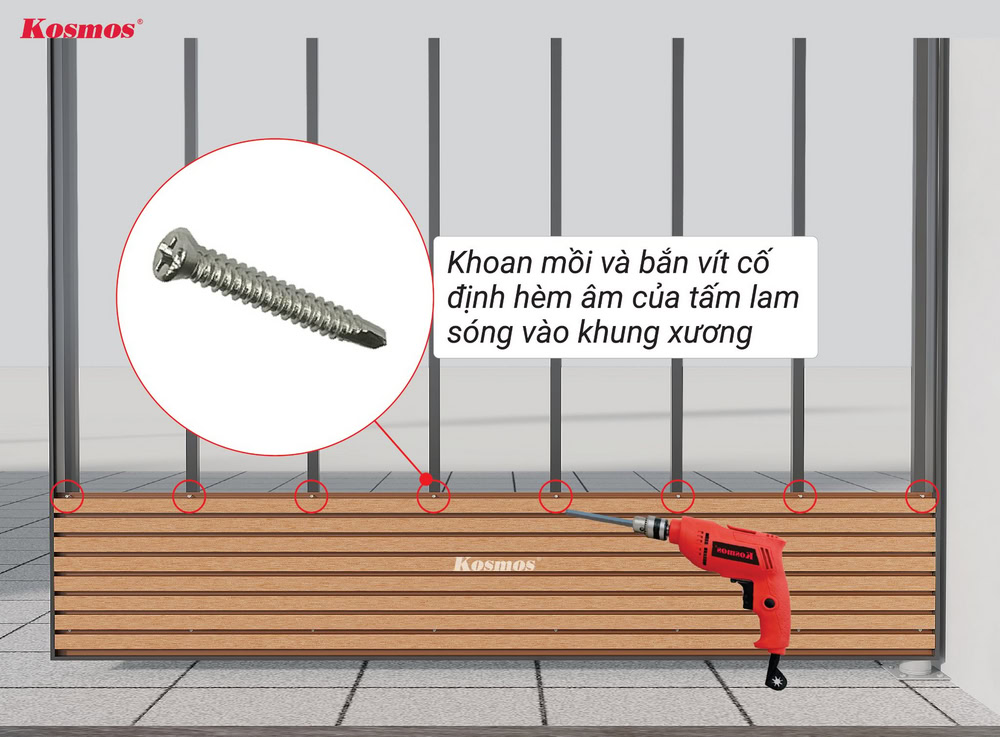

- Cố định tấm ốp thứ 2 lên thanh xương tại hèm âm (khoảng cách các lỗ vít bằng khoảng cách các thanh xương ≤25cm).

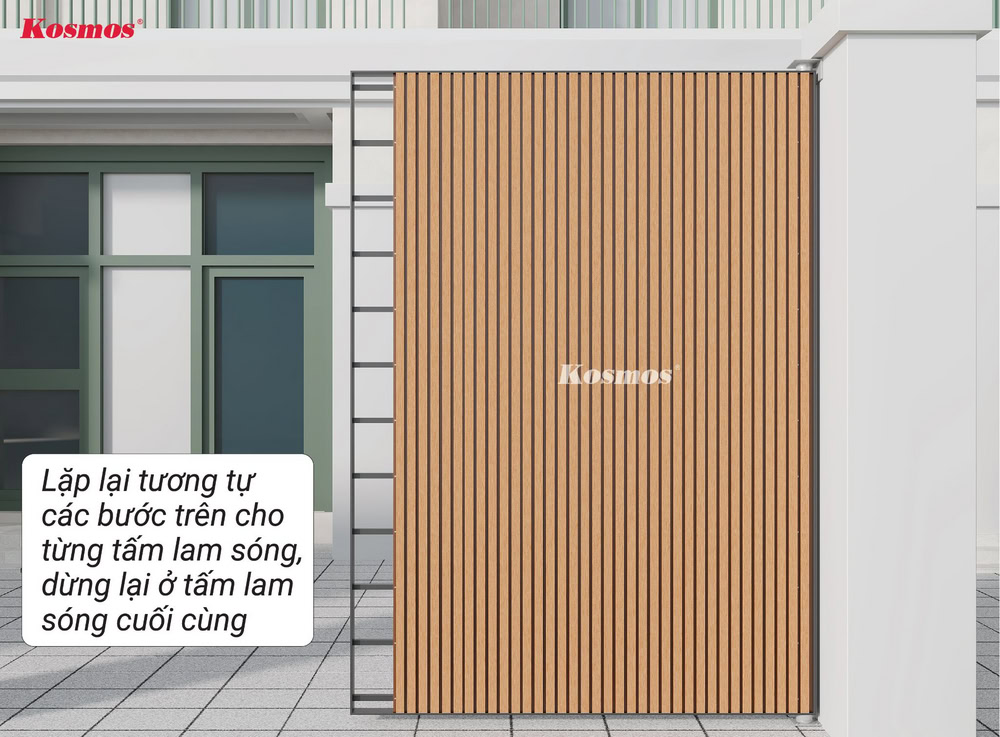

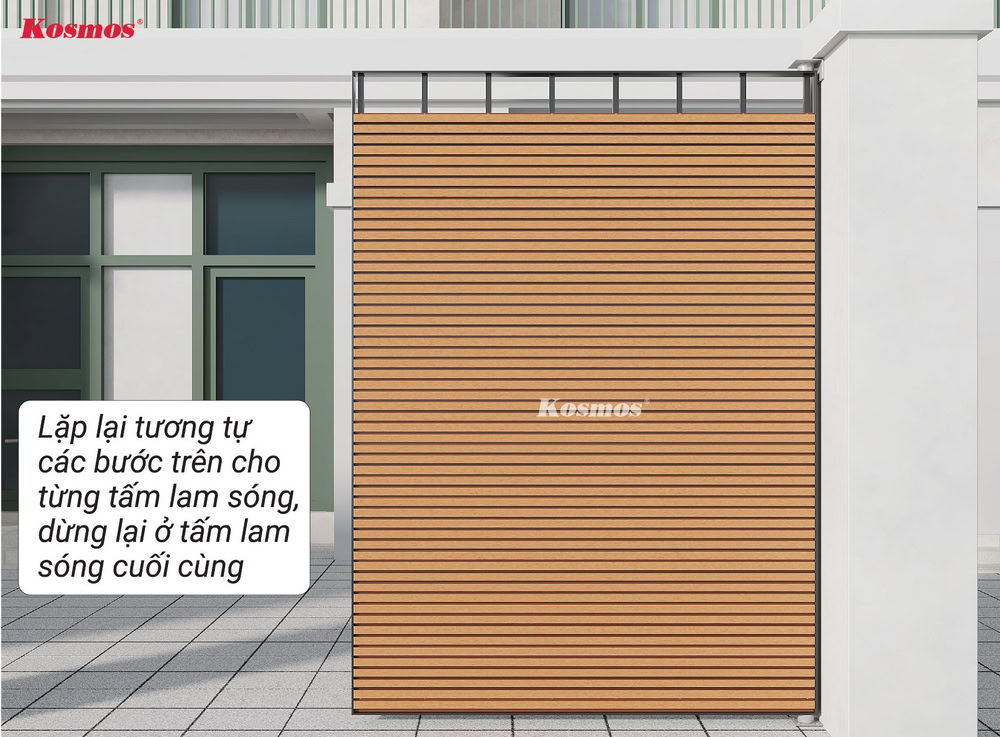

- Lặp lại tương tự bước 4,5 và bước 6 trên cho từng tấm ốp đến gần hết cổng.

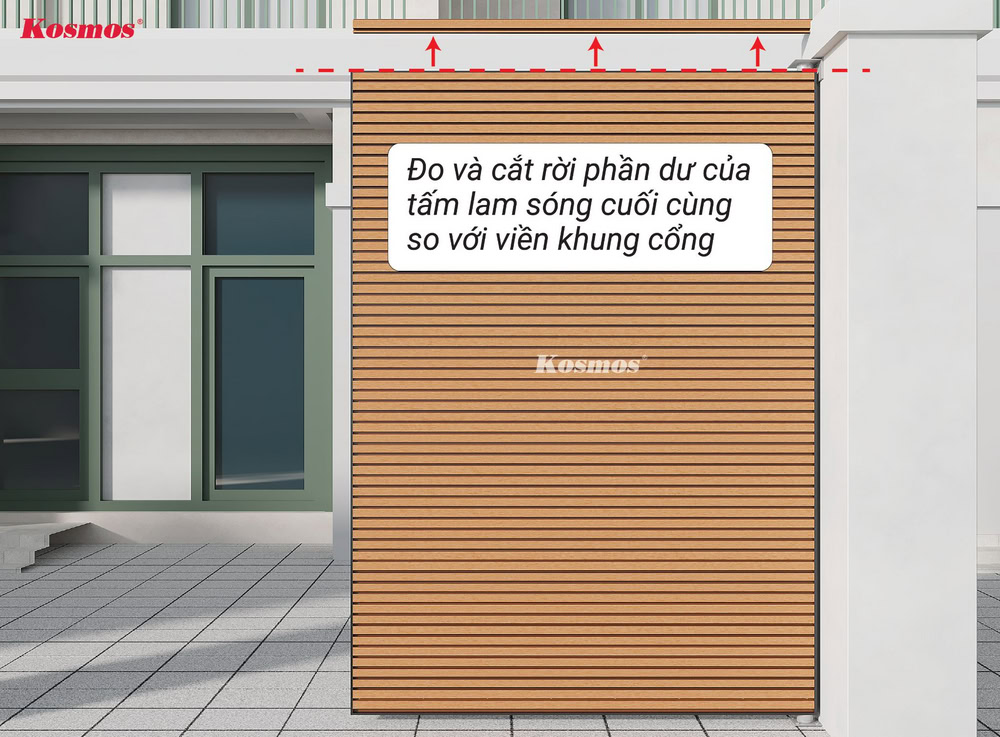

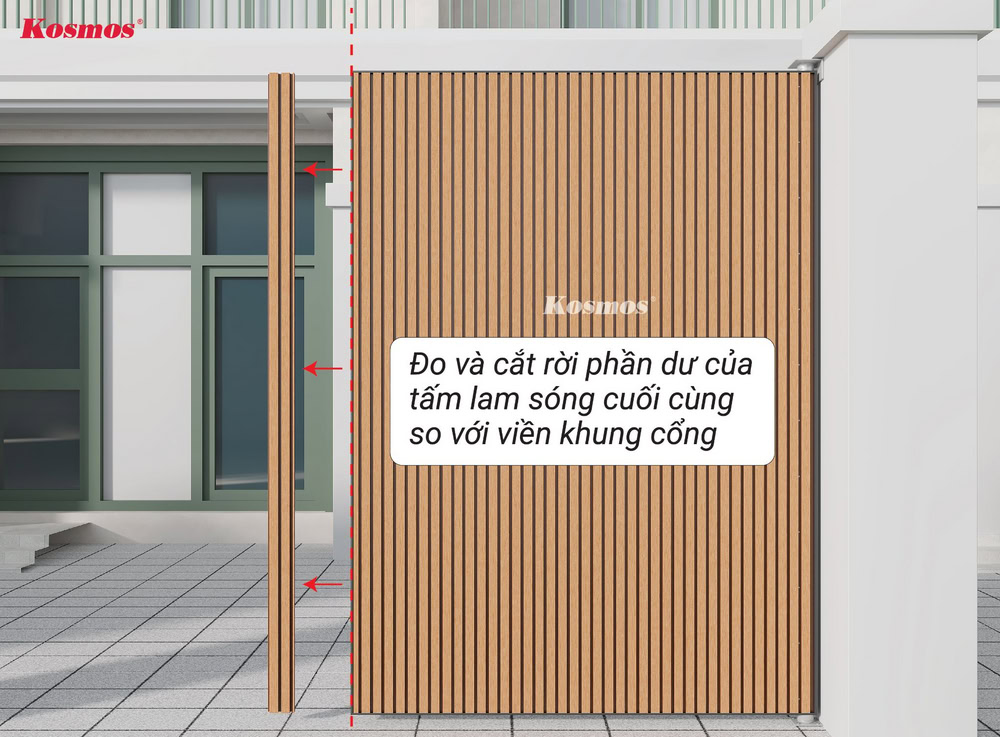

- Đo đạc và cắt tấm cuối cùng cho khớp với khung xương.

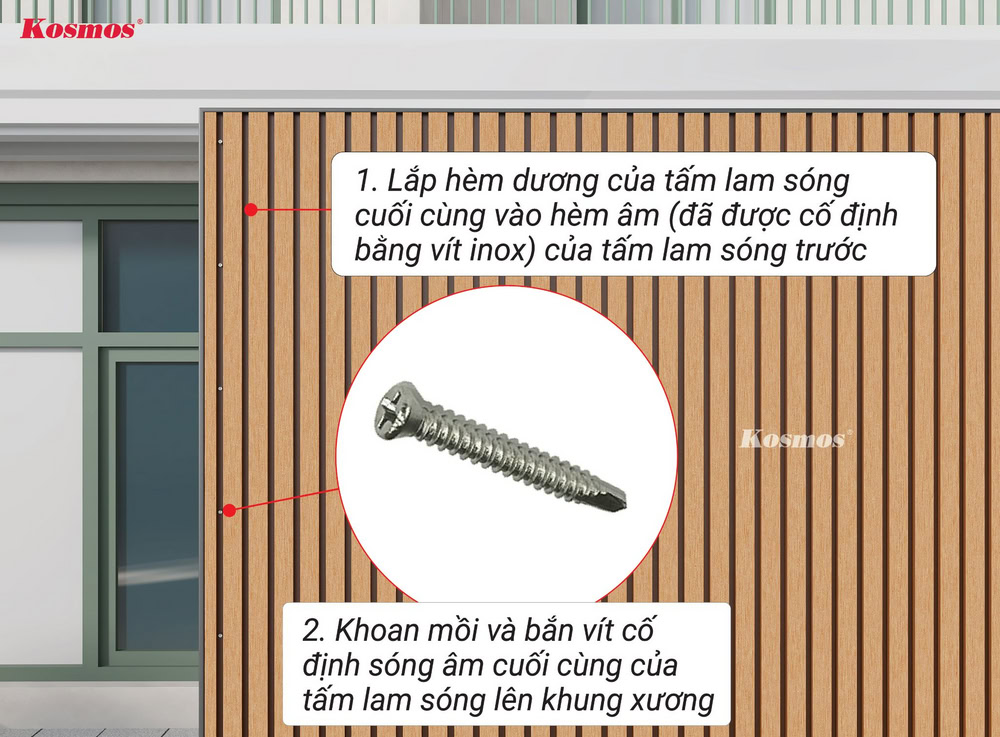

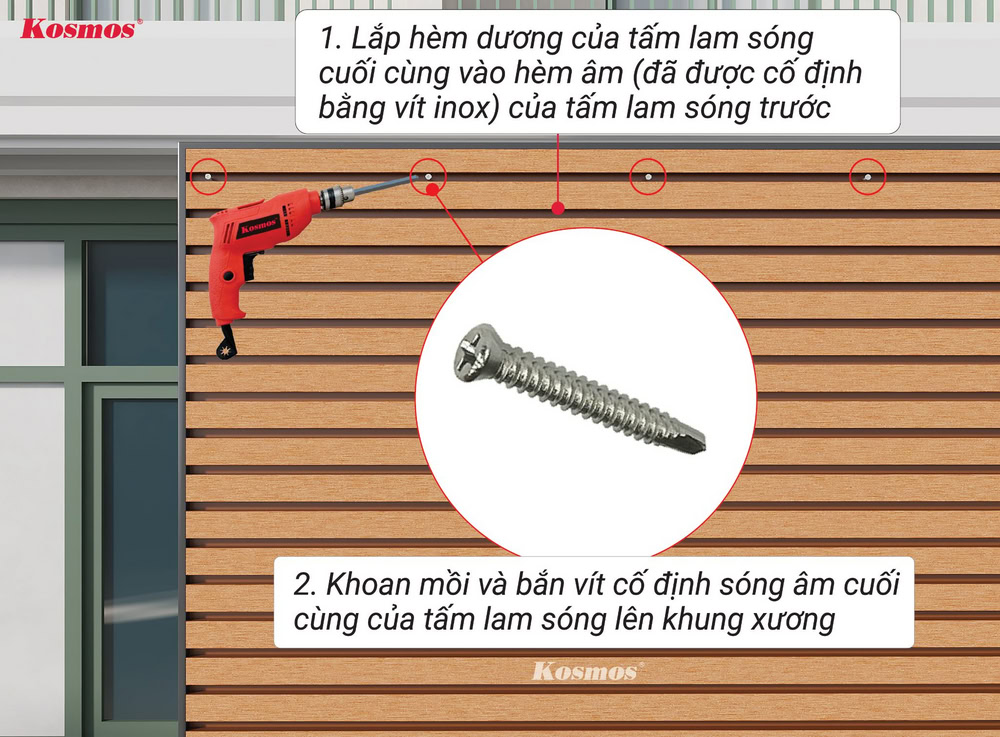

- Lắp hèm dương của tấm ốp lam sóng gỗ nhựa cuối cùng vào hèm âm đã bắn vít của tấm ốp trước đó. Khoan mồi và bắn vít cố định sóng âm cuối cùng của tấm lam sóng lên khung xương.

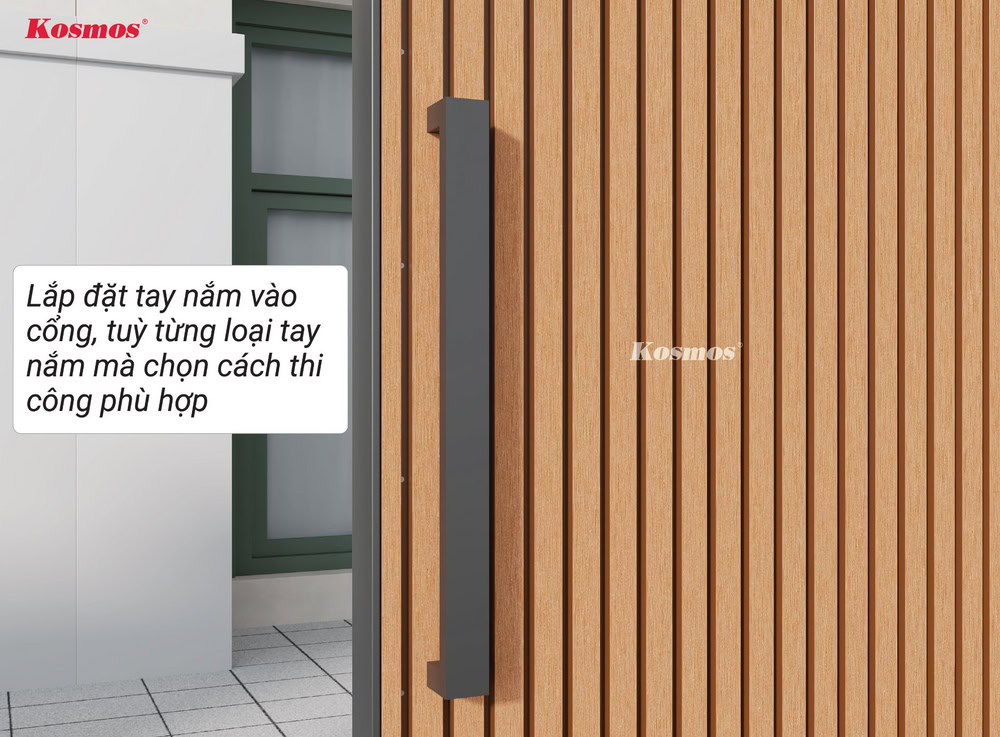

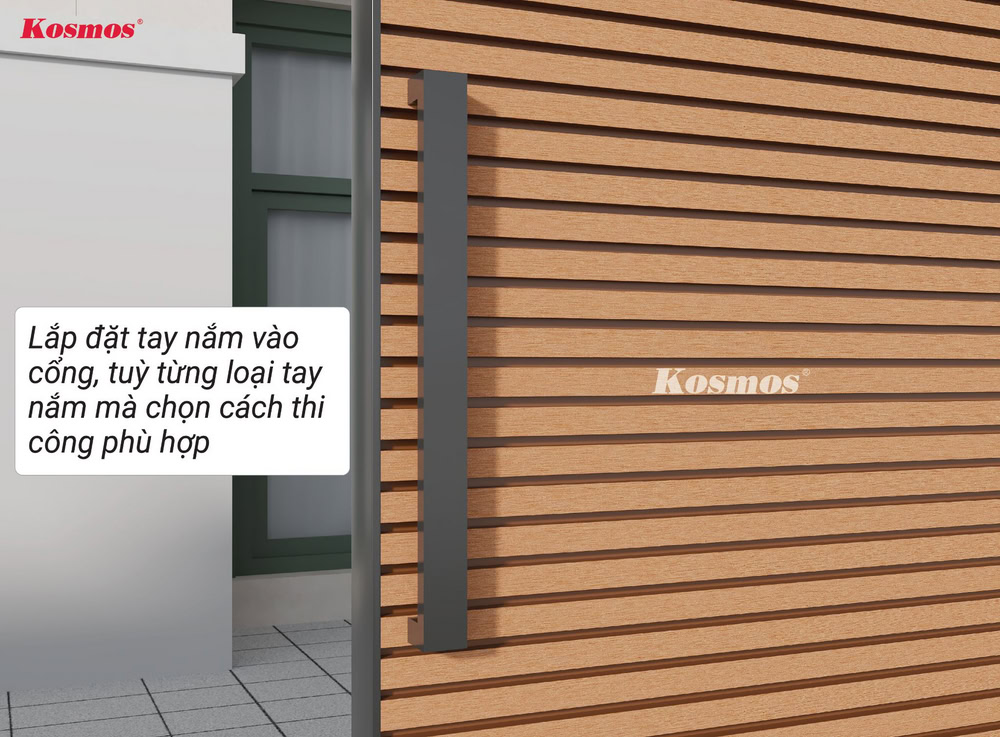

- Lắp đặt tay nắm vào cổng, tùy từng loại tay nắm mà chọn cách thi công phù hợp.
** Kosmos khuyến cáo: Cần khoan mồi trước khi bắn vít vào hèm âm của tấm ốp lam sóng gỗ nhựa 1 lớp.
Bước 6: Lắp đặt lam sóng gỗ nhựa 1 lớp lên khung xương cổng (Mặt sau của cổng)

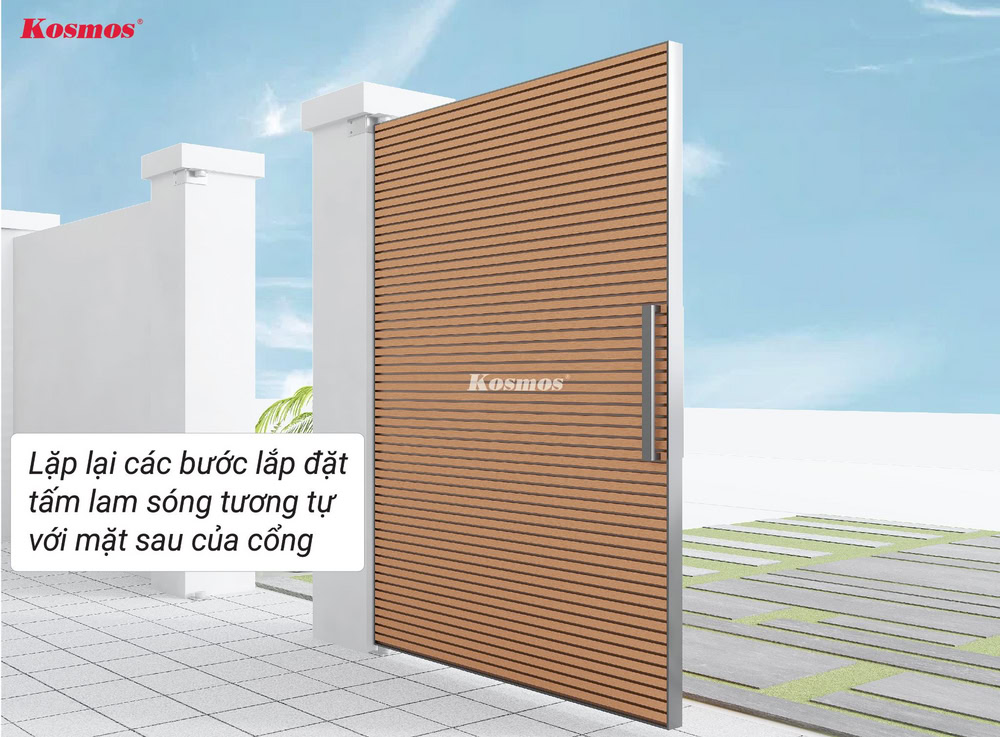

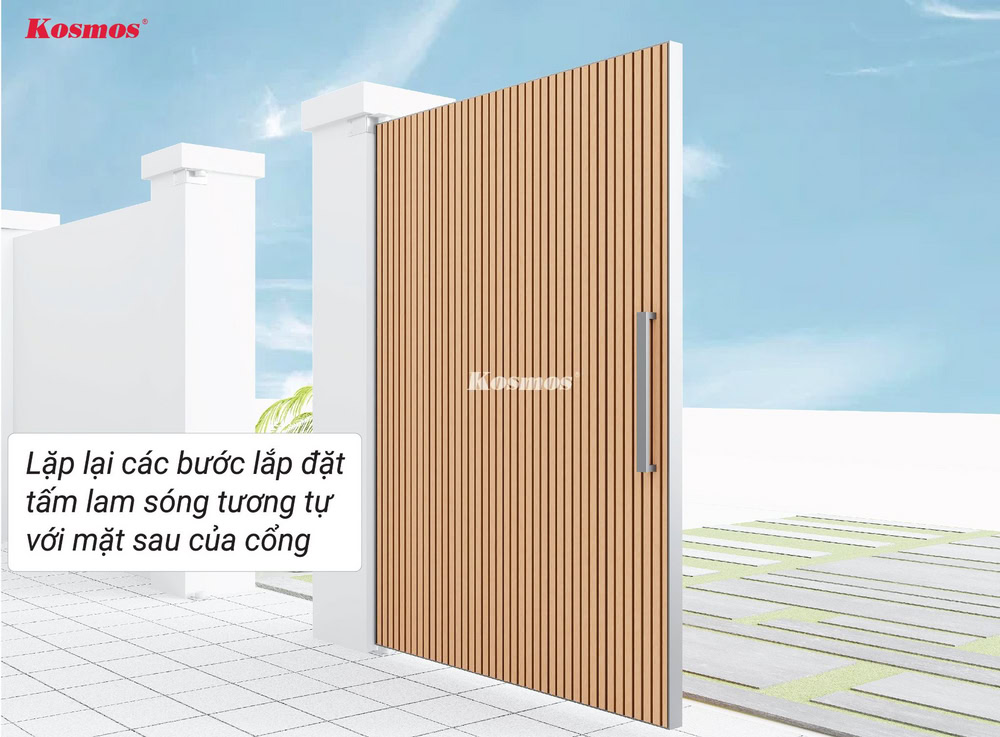

Mặt sau, chỉ cần lặp lại tương tự 10 bước của bước 5.

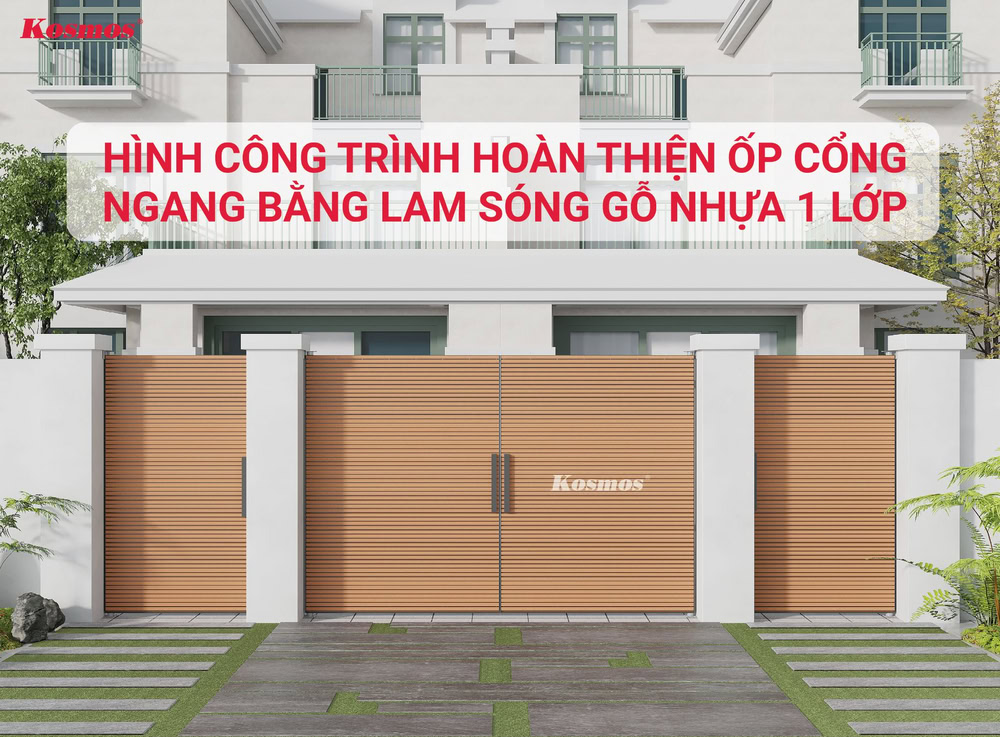

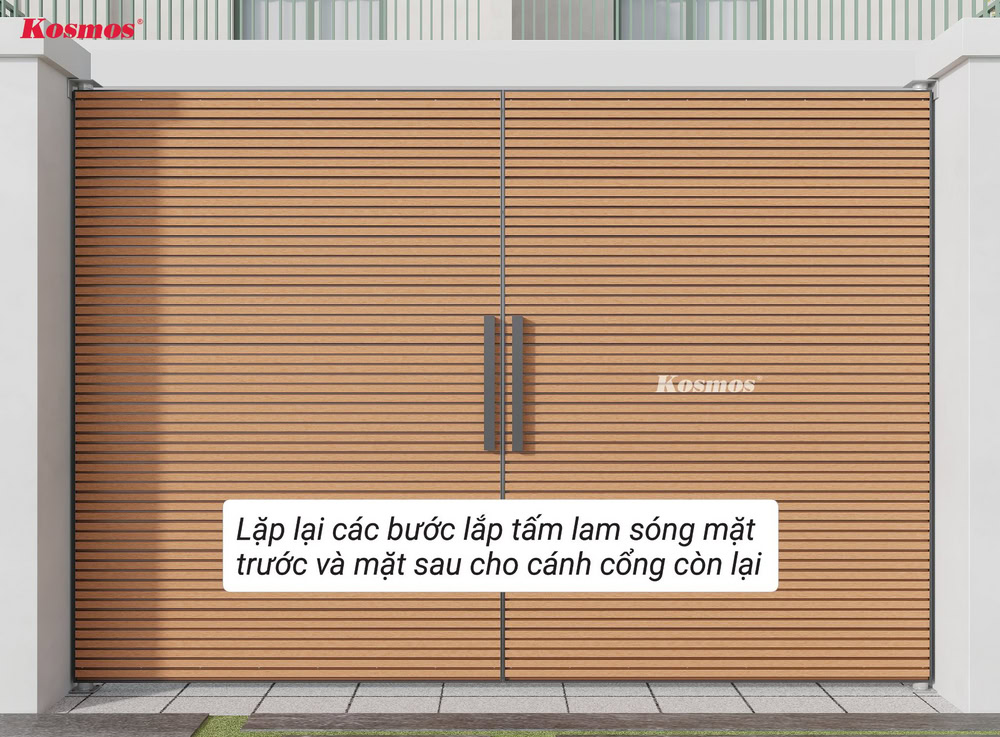

Ốp cổng ngang

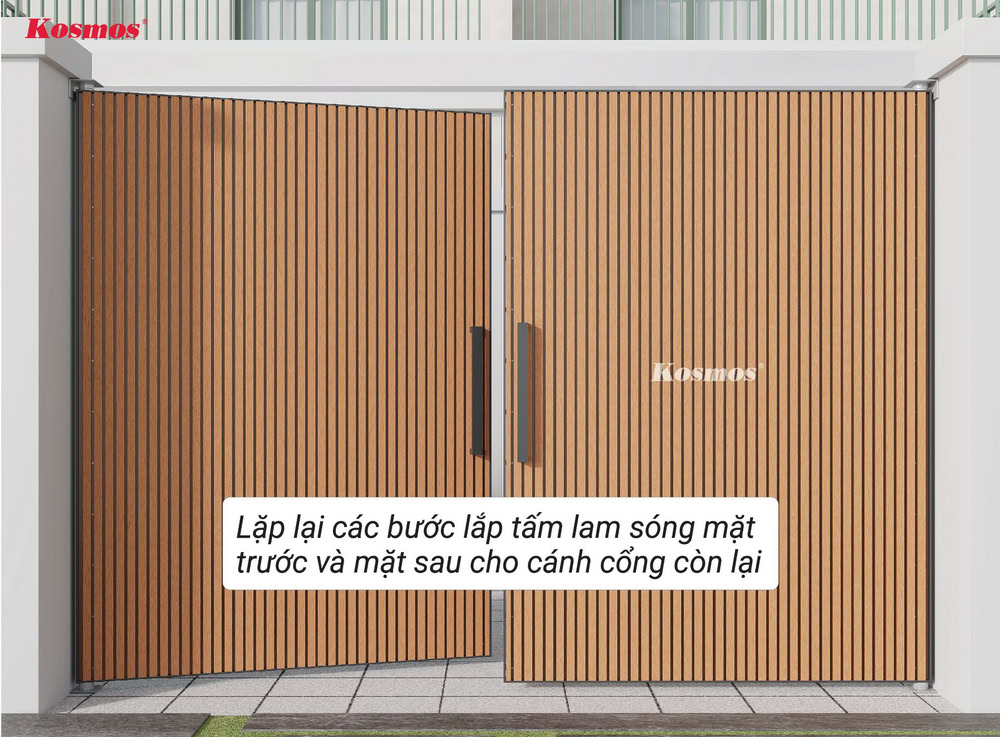

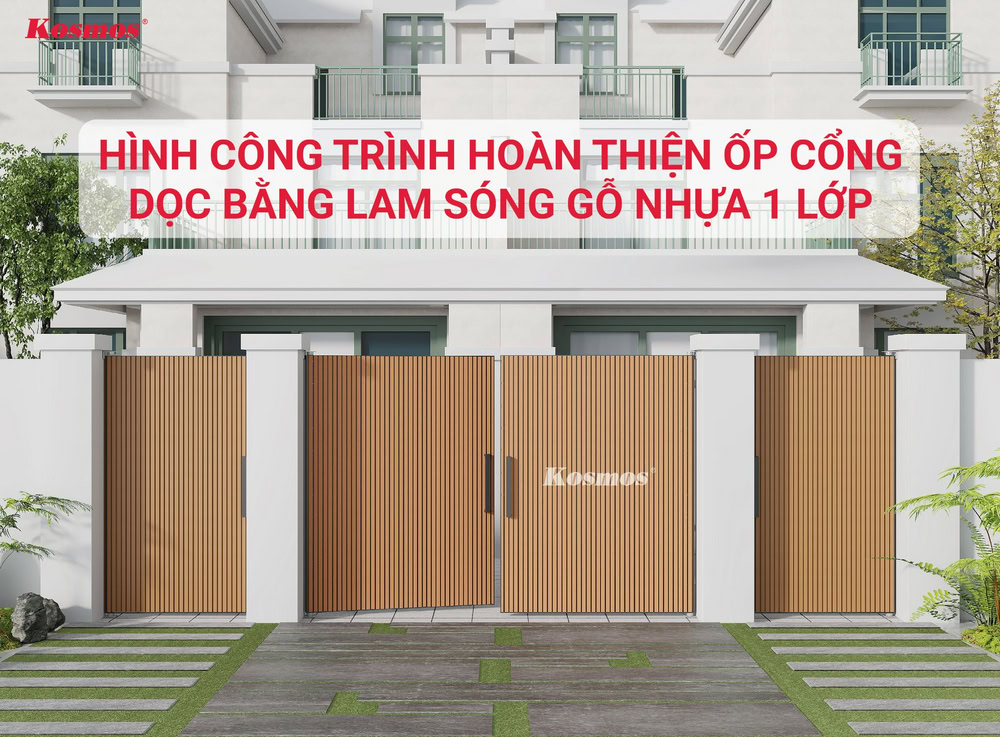

Ốp cổng dọc
Kosmos khuyến cáo về kích thước cổng thi công tấm lam sóng gỗ nhựa 1 lớp:
Kích thước cổng khi thi công lam sóng gỗ nhựa 1 lớp yêu cầu chiều ngang ≤6m và chiều cao ≤3m. Nếu diện tích của Quý khách lớn hơn kích thước đã khuyến cáo thì Quý khách vui lòng chuyển qua sử dụng lam sóng gỗ nhựa 2 lớp phủ ASA (4S184X28, 5S169X14, 8S169X14).
Tấm ốp lam sóng gỗ nhựa 1 lớp ngoài ốp cổng còn có thể thi công ốp vách tường trang trí.
Ngoài ốp cổng với bản lề xoay 360 độ, Khách hàng cũng có thể làm cổng lùa, cổng xếp lớp. Quá trình lắp tấm ốp lam sóng gỗ nhựa 1 lớp là giống nhau chỉ khác phần hệ khung xương khi lắp đặt vào cổng.
Lưu ý: Các bước hướng dẫn chỉ mang tính chất tham khảo. Để có phương án thi công phù hợp nhất, cần khảo sát công trình cụ thể và đưa ra giải pháp thi công tối ưu.
