Khung xương trần nhựa nano: Phân loại và cách thi công chuẩn kỹ thuật

Khung xương trần nhựa nano là hệ kết cấu đỡ lắp đặt giữa trần gốc và tấm ốp nhựa nano, đảm nhận vai trò nâng đỡ tấm ốp, phân bổ tải trọng đồng đều, ngăn ngừa võng trần do trọng lực và giãn nở nhiệt, đồng thời tạo khoảng trống kỹ thuật 5 – 15cm để đi dây điện và lắp đặt thiết bị điện.

Hiện có 3 loại khung xương phổ biến cho trần nhựa, mỗi loại phù hợp với điều kiện công trình khác nhau:

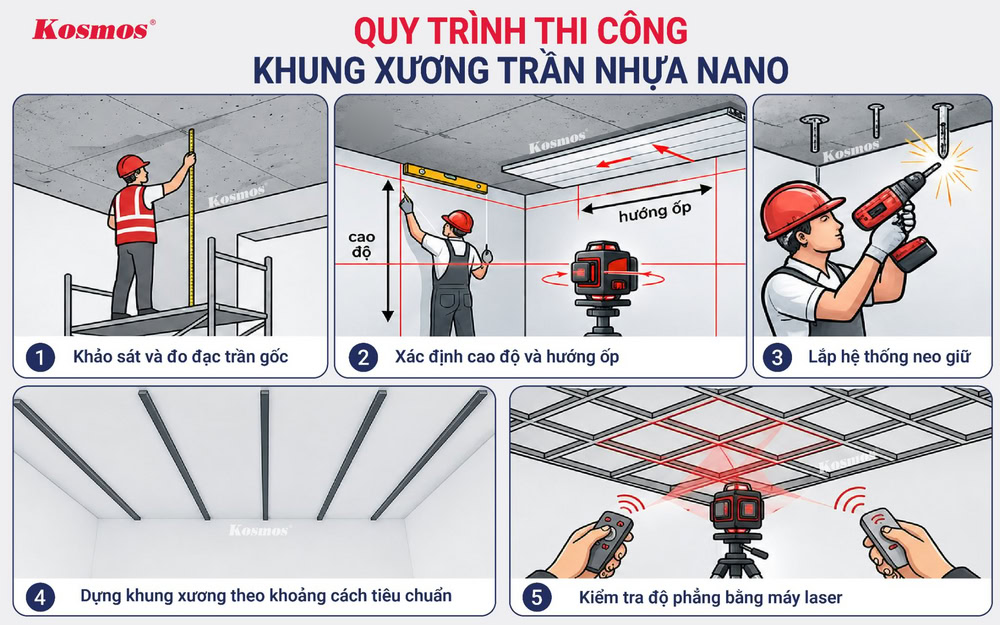

Quy trình thi công khung xương trần nhựa nano chung gồm:

1. Khảo sát và đo đạc trần gốc
2. Xác định cao độ và hướng ốp
3. Lắp hệ thống neo giữ
4. Dựng khung xương theo khoảng cách tiêu chuẩn
5. Kiểm tra độ phẳng bằng máy laser.

Khoảng cách giữa các thanh xương khuyến nghị từ 30 – 60cm tùy loại vật tư (tấm nano càng dày, khoảng cách càng hẹp), khoảng cách điểm treo duy trì khoảng 0,5m đến 1m để phân bổ lực đều trên toàn bộ hệ khung.

“Đối với các tấm trần nhựa trọng lượng nhẹ, khoảng cách tối đa giữa các thanh xương không được vượt quá 60cm. Đối với các tấm nặng hơn hoặc khu vực có tác động lớn, việc giảm khoảng cách xuống còn khoảng 40cm sẽ đảm bảo sự ổn định bề mặt phẳng trong dài hạn.” theo Hiệp hội Ngành tường và Trần (AWCI) năm 2024.

Khung xương có vai trò gì đối với trần nhựa nano?

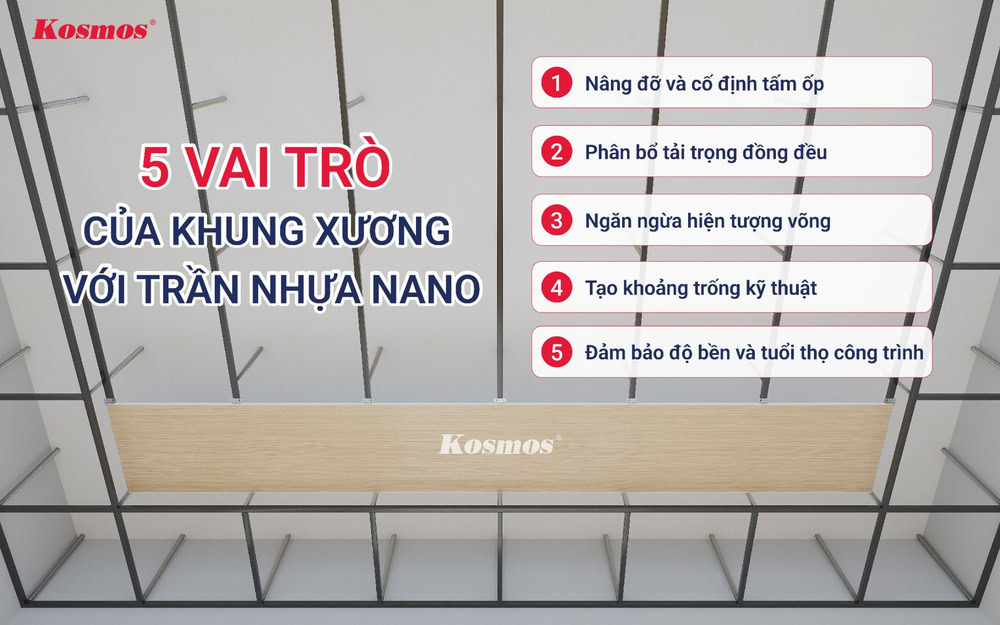

Khung xương có 5 vai trò quan trọng đối với hệ trần nhựa nano:

1. Nâng đỡ và cố định tấm ốp: Khung xương tạo nền tảng vững chắc để gắn kết các tấm nhựa nano vào đúng vị trí thiết kế. Tấm ốp sẽ được bắt vít lên các thanh xương từ đó được giữ cố định ở vị trí mong muốn.
2. Phân bổ tải trọng đồng đều: Khung xương phân tán trọng lượng của tấm ốp và thiết bị đi kèm (đèn âm trần, quạt trần) lên toàn bộ bề mặt trần gốc. Thay vì tập trung lực tại một vài điểm, hệ thống thanh xương chính, thanh phụ và ty treo sẽ truyền tải trọng đều đặn đến các điểm neo trên trần bê tông. Cơ chế này giúp giảm thiểu áp lực, bảo vệ cả trần gốc lẫn tấm nano khỏi hư hại.
3. Ngăn ngừa hiện tượng võng trần: Hệ khung xương được bố trí đúng khoảng cách tiêu chuẩn sẽ tạo ra các điểm tựa liên tục cho tấm ốp, ngăn chặn hiện tượng biến dạng do trọng lực và giãn nở nhiệt. Đây là yếu tố then chốt để duy trì bề mặt trần phẳng đều theo thời gian.
4. Tạo khoảng trống kỹ thuật: Khung xương tạo ra một khoảng không gian giữa trần gốc và mặt trần nano, thường dao động từ 5cm đến 15cm tùy thiết kế. Khoảng trống này cho phép đi dây điện, lắp đèn âm trần hoặc bố trí đường ống điều hòa mà không ảnh hưởng đến bề mặt trần.
5. Đảm bảo độ bền và tuổi thọ công trình: Chất lượng khung xương ảnh hưởng trực tiếp đến tuổi thọ của toàn bộ hệ trần. Hệ khung xương thi công đúng kỹ thuật với vật liệu phù hợp duy trì tuổi thọ từ 10 – 15 năm mà không cần thay thế.

Khung xương trần nhựa nano gồm những loại nào?

Có 3 loại khung xương phổ biến cho trần nhựa nano: Sắt hộp mạ kẽm, xương thạch cao và thanh xương treo bằng sắt sơn tĩnh điện.

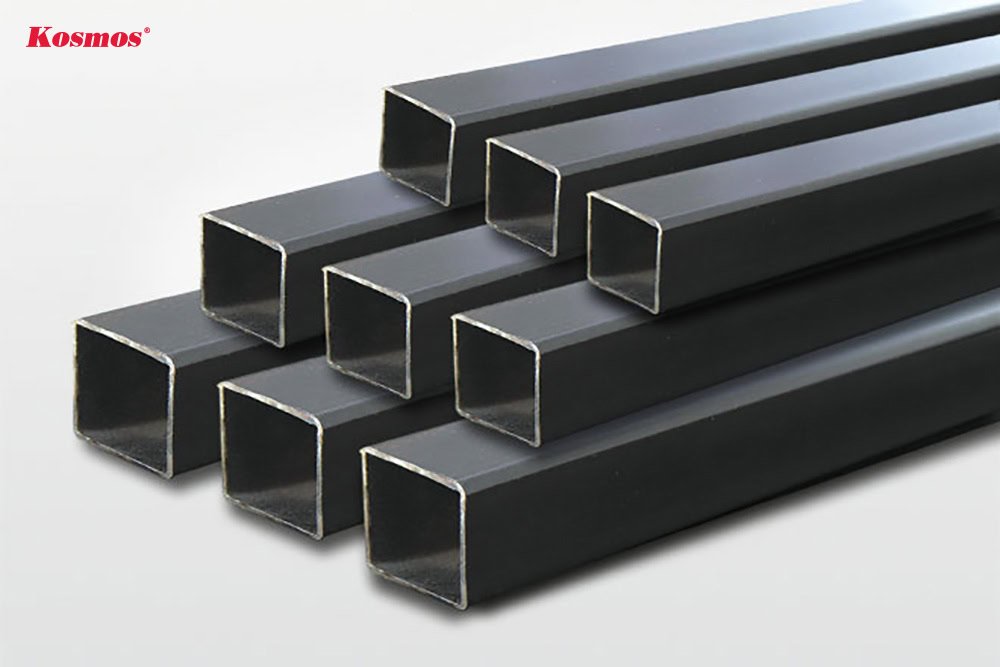

Khung xương sắt hộp

Khung xương sắt hộp sử dụng thép hộp mạ kẽm dày 0,5 – 5,2mm, dài tiêu chuẩn 6m, chịu lực cao và chống gỉ sét tốt trong khí hậu nóng ẩm. Loại khung xương này phù hợp với trần phẳng, trần giật cấp hoặc không gian diện tích lớn cần độ chắc chắn cao.

Cách thi công khung xương sắt hộp cho trần nhựa nano

1. Khảo sát và đo đạc: Tiến hành đo kích thước trần, xác định cao độ mong muốn và đánh dấu các vị trí lắp đặt khung xương chính. Cần kiểm tra độ phẳng của trần gốc và xử lý các vấn đề thấm dột (nếu có) trước khi thi công.

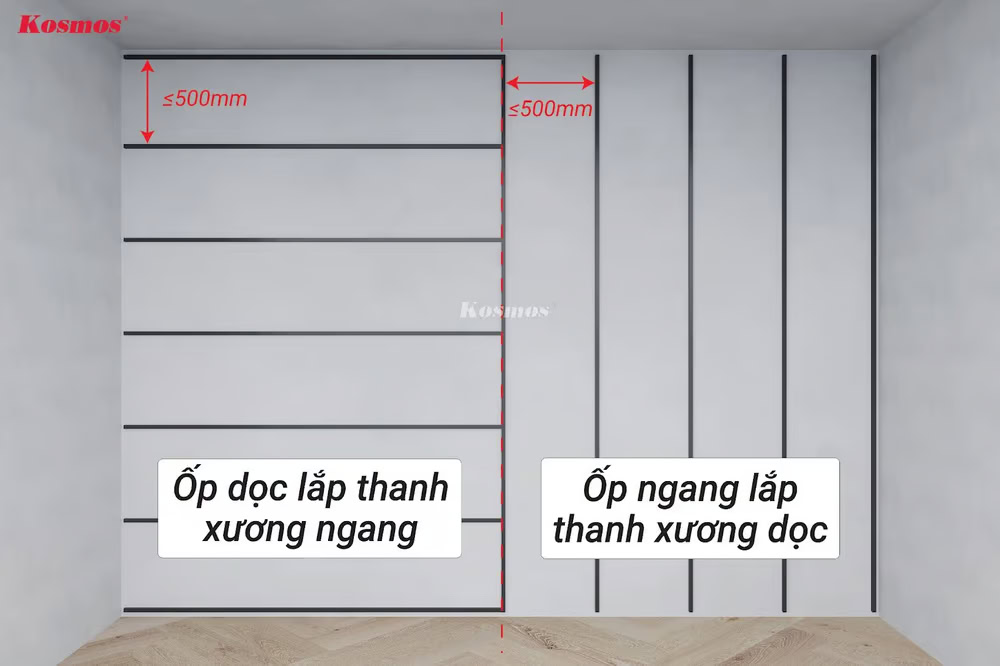

2. Xác định hướng ốp tấm nano: Tùy vào thiết kế để xác định hướng lắp xương phù hợp:

• Ốp tấm nano ngang tiến hành lắp hệ thanh xương dọc
• Ốp tấm nano dọc tiến hành lắp hệ thanh xương ngang.

3. Tạo mối nối giữa trần và khung xương bằng tắc kê sắt: Quy trình tạo mối nối giữa trần và khung xương bằng tắc kê sắt:

• Dùng máy khoan, khoan vào trần nhà, khoảng cách các lỗ khoan ≤500mm
• Đóng tắc kê sắt vào các lỗ khoan
• Siết chặt bu lông của tắc kê cho đến khi các liên kết chắc chắn và đảm bảo nhất.

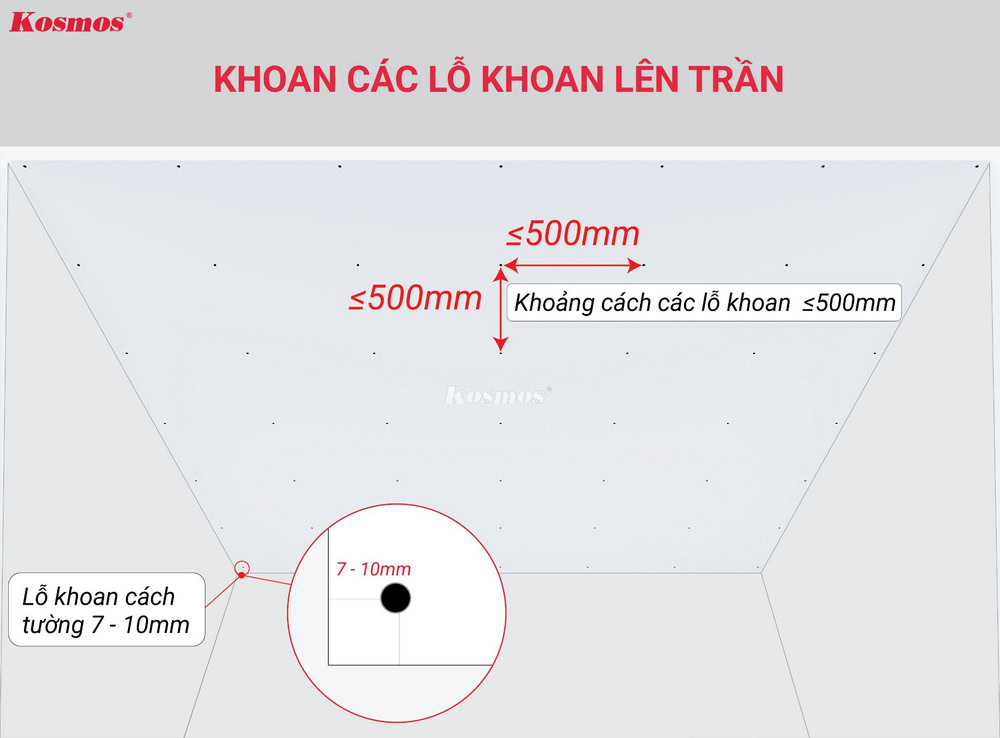

Dùng máy khoan, khoan vào trần nhà, khoảng cách các lỗ khoan ≤500mm

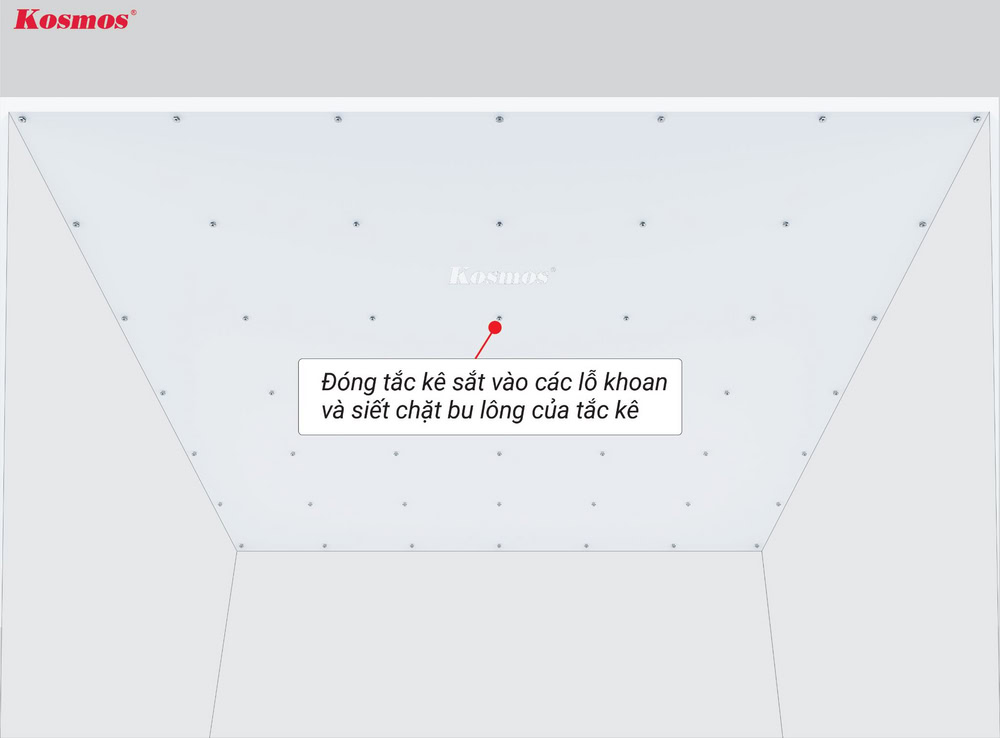

Đóng tắc kê sắt vào các lỗ khoan và siết chặt bu lông của tắc kê

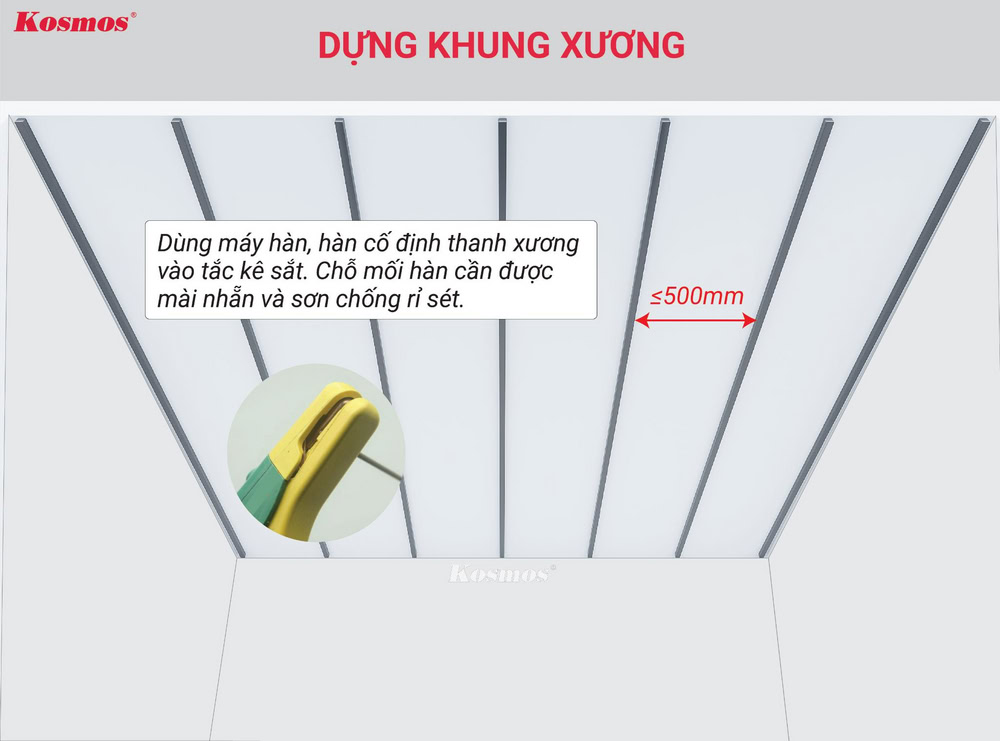

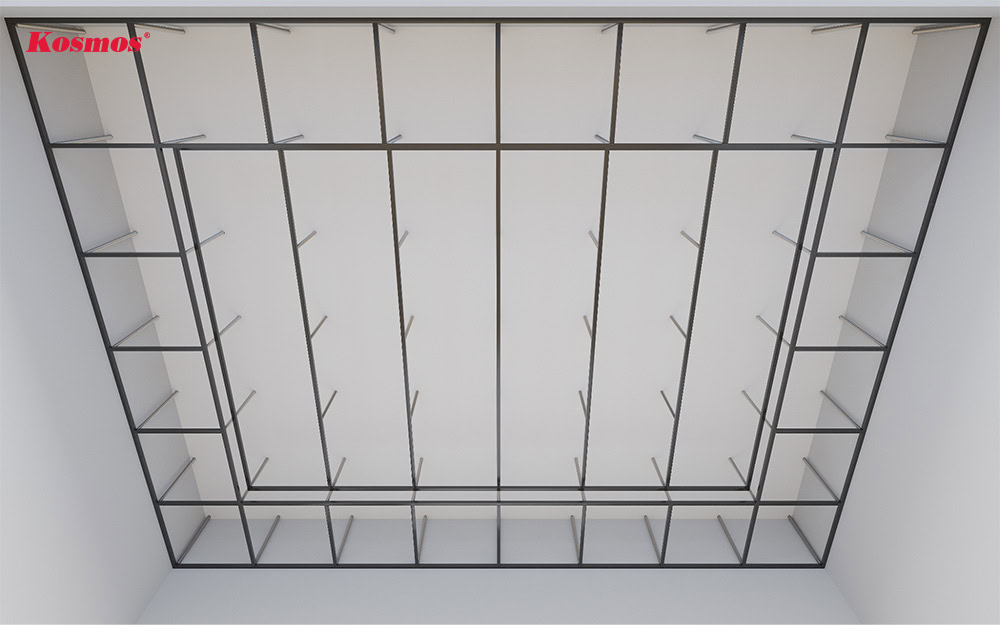

1. Dựng khung xương: Dùng máy hàn, hàn cố định thanh xương vào tắc kê sắt đang nằm sẵn trên trần, khoảng cách giữa các thanh xương ≤500mm (50cm). Chỗ mối nối cần được mài nhẵn và sơn chống gỉ sét.

5. Kiểm tra hoàn thiện khung xương: Kiểm tra toàn bộ bằng máy laser để đảm bảo mặt khung xương phẳng đều. Bề mặt phẳng giúp các mối nối tấm nano khít và thẩm mỹ sau khi lắp đặt.

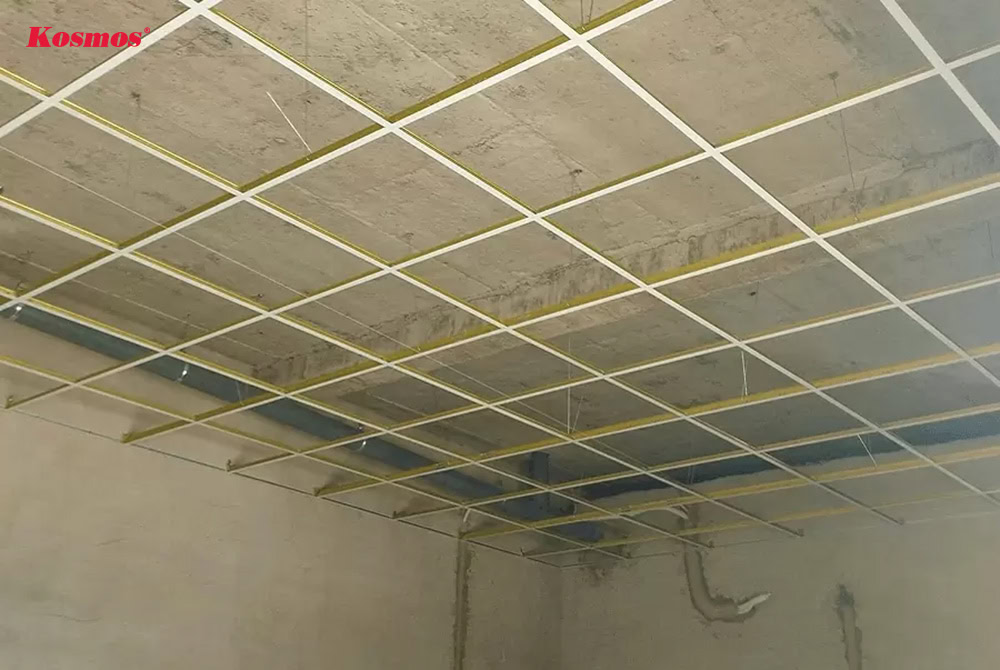

Khung xương thạch cao

Khung xương thạch cao dành cho trần thạch cao, nhưng cũng ứng dụng hiệu quả để lắp đặt trần nhựa nano trong nhiều công trình. Hệ khung này bao gồm ba thành phần chính: Thanh chính chịu lực dọc, thanh phụ liên kết ngang và hệ thống ty treo kết nối với trần gốc.

Xương thạch cao có trọng lượng nhẹ, giá thành hợp lý và lắp đặt nhanh nhờ hệ khớp nối có sẵn. Tuy nhiên, độ chịu lực thấp hơn sắt hộp. Do đó, loại này phù hợp với tấm nano mỏng (5 – 7mm) và không gian có diện tích vừa phải dưới 25m².

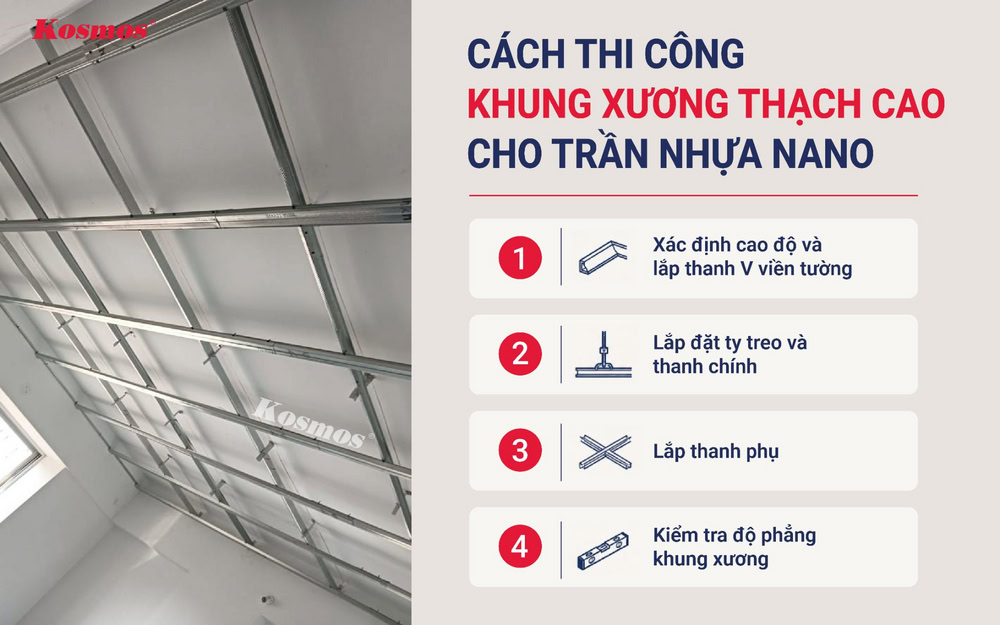

Cách thi công khung xương thạch cao cho trần nhựa nano:

1. Xác định cao độ và lắp thanh V viền tường: Sử dụng máy cân bằng laser để xác định cao độ trần. Đóng thanh V vào tường theo đường laser đã đánh dấu để làm điểm tựa cho hệ khung xương.
2. Lắp đặt ty treo và thanh xương cá (thanh chính): Khoan trần bê tông để lắp ty treo. Gắn thanh xương chính vào hệ thống ty treo. Khoảng cách giữa các thanh xương chính thường dao động từ 80cm – 100cm để đảm bảo độ chịu lực.
3. Lắp thanh U gai (thanh phụ): Cài thanh U gai vuông góc với thanh xương cá bằng các khớp nối có sẵn trên thanh xương cá. Khoảng cách giữa các thanh U gai nên chia ở mức 30cm – 35cm để phù hợp với việc bắn tấm nhựa nano, giúp trần phẳng và không bị võng.
4. Kiểm tra độ phẳng khung xương: Dùng máy laser và thước kiểm tra độ phẳng khung xương, đảm bảo khung xương không bị võng.

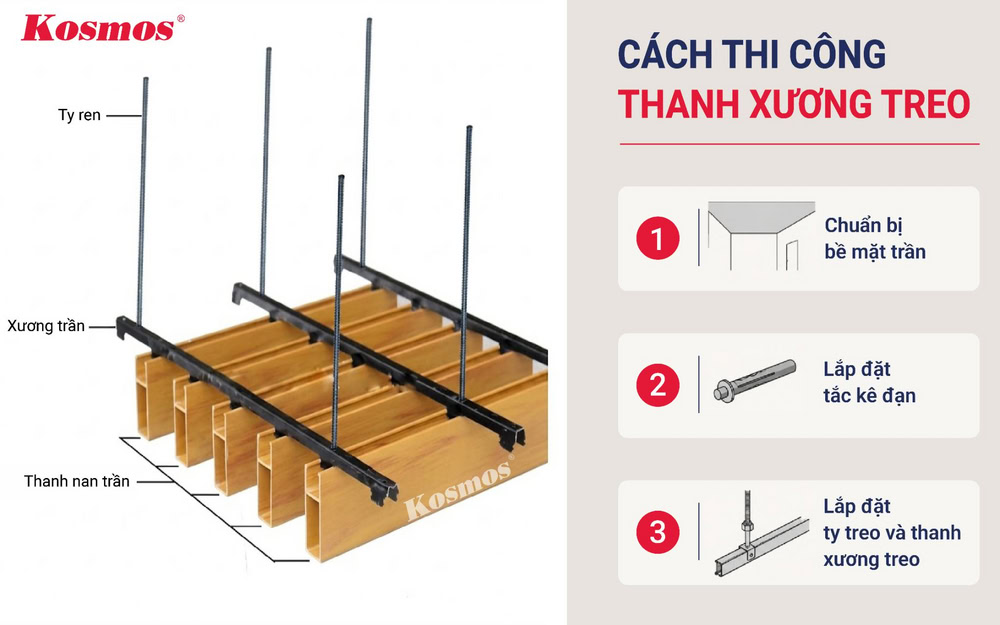

Thanh xương treo

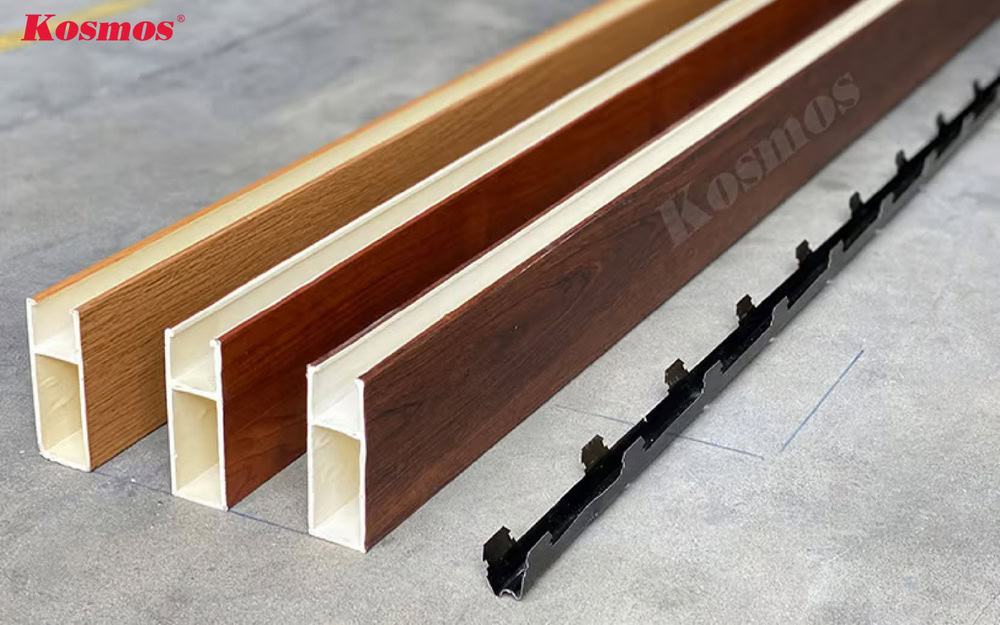

Thanh xương treo là phụ kiện chuyên dụng dành riêng cho hệ trần nan nhựa. Sản phẩm có cấu tạo là thanh sắt dài lên đến 3m, được phủ lớp sơn tĩnh điện màu đen giúp chống gỉ sét và tăng tính thẩm mỹ khi lắp đặt trên cao.

Dọc thân thanh xương treo có các lỗ tròn đục sẵn với khoảng cách đồng đều. Thiết kế này giúp thợ bắt vít treo trần nhanh chóng, đảm bảo khoảng cách chính xác mà không cần đo đạc thủ công. Thanh xương treo giữ hệ trần nan chắc chắn, thẳng hàng và duy trì kết cấu ổn định trong thời gian dài.

1. Chuẩn bị bề mặt trần: Tiến hành đo đạc và khoan lỗ trực tiếp lên trần bê tông tại các vị trí đã đánh dấu để chuẩn bị hệ thống treo.
2. Lắp đặt tắc kê đạn: Đóng sâu tắc kê đạn vào các lỗ bê tông vừa khoan. Lưu ý khoảng cách tiêu chuẩn giữa các lỗ khoan là 1m để đảm bảo độ chịu lực ổn định cho hệ xương.
3. Lắp đặt ty treo và thanh xương treo: Cấy ty treo vào tắc kê đạn trên trần bê tông. Sau đó, lắp thanh xương treo sắt (sơn tĩnh điện) vào hệ thống ty treo đã cấy. Khoảng cách giữa các ty treo là 1m, chiều dài của ty treo được cắt linh hoạt tùy theo cao độ mong muốn của hệ trần.

Khoảng cách khung xương trần nhựa nano bao nhiêu là đạt tiêu chuẩn?

Khoảng cách giữa các thanh xương nên dao động từ 30cm đến 60cm tùy loại vật tư và độ dày tấm ốp. Nguyên tắc chung là tấm nano càng dày thì khoảng cách thanh xương càng cần thu hẹp để tránh tình trạng võng trần.

Khoảng cách điểm treo (tức khoảng cách giữa các thanh xương treo) nên duy trì khoảng từ 0,5m đến 1m để phân bổ lực đều trên toàn bộ hệ khung xương.

Câu hỏi liên quan đến khung xương ốp trần nhựa

Những yếu tố nào ảnh hưởng đến chất lượng và độ bền khung xương?

Có 5 yếu tố ảnh hưởng đến chất lượng, độ bền của khung xương:

1. Kích thước tấm nhựa Nano: Tấm ốp có chiều dài và độ dày lớn sẽ tạo áp lực cao hơn lên khung xương.
2. Loại vật liệu làm khung xương: Sắt hộp mạ kẽm thường bền hơn các loại xương thạch cao mỏng.
3. Khoảng cách các thanh xương: Xương quá thưa là nguyên nhân hàng đầu dẫn đến võng trần.
4. Tải trọng và tác động ngoại lực: Trọng lượng của đèn chùm, quạt trần hoặc tác động từ gió (ở khu vực ban công) cần được tính toán kỹ.
5. Đặc điểm kết cấu trần thật: Trần bê tông chắc chắn giúp cố định điểm treo tốt hơn so với trần mái tôn.

Nên dùng xương thạch cao hay xương sắt hộp cho trần nano 9mm?

Với tấm nano dày 9mm, trọng lượng tấm khá nặng.

1. Xương sắt hộp: Là lựa chọn ưu tiên nếu bạn muốn sự chắc chắn và độ bền trên 10 năm. Sắt hộp mạ kẽm giúp liên kết tấm ốp thông qua ke inox và vít sắt rất chắc, không sợ bị xê dịch.
2. Xương thạch cao: Chỉ nên dùng nếu đó là loại xương dày, chất lượng cao (ví dụ xương Vĩnh Tường loại dày) và phải tăng cường thêm mật độ thanh xương phụ để tránh hiện tượng yếu khung.

Bên cạnh 3 loại khung xương chuyên dụng cho hệ trần kể trên, người dùng còn có thêm lựa chọn là thanh đà nhựa, tuy nhiên loại này chỉ được sử dụng làm khung xương cho hạng mục ốp tường.

Lựa chọn đúng loại khung xương quyết định độ bền và thẩm mỹ lâu dài cho trần nhựa nano. Để được tư vấn loại khung xương phù hợp với điều kiện công trình cụ thể, bạn có thể liên hệ các Đại lý Kosmos trên toàn quốc – nơi cung cấp vật tư tấm nano chất lượng nhập từ tổng kho Kosmos kèm đội ngũ thi công chuyên nghiệp.
